DTU配电终端屏

一、DTU配电终端屏介绍

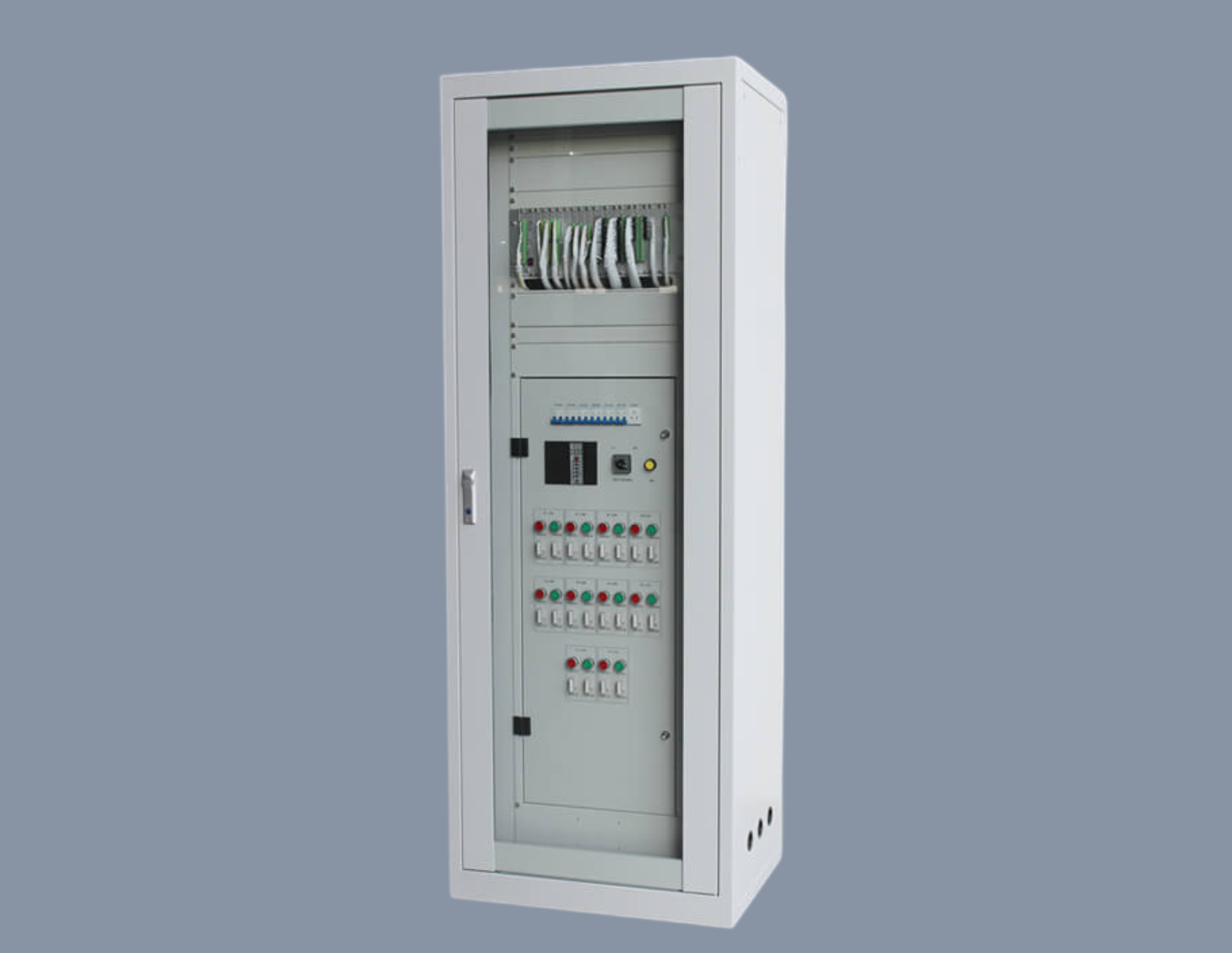

      DTU配电终端屏是配网自动化的关键设备，集成了测控、保护、通信、数据存储等模块，采用工业级硬件设计，防护等级达IP55。主体结构包含高强度钣金机箱、触摸屏人机界面、可扩展插槽及冗余电源，支持壁挂或屏柜安装。

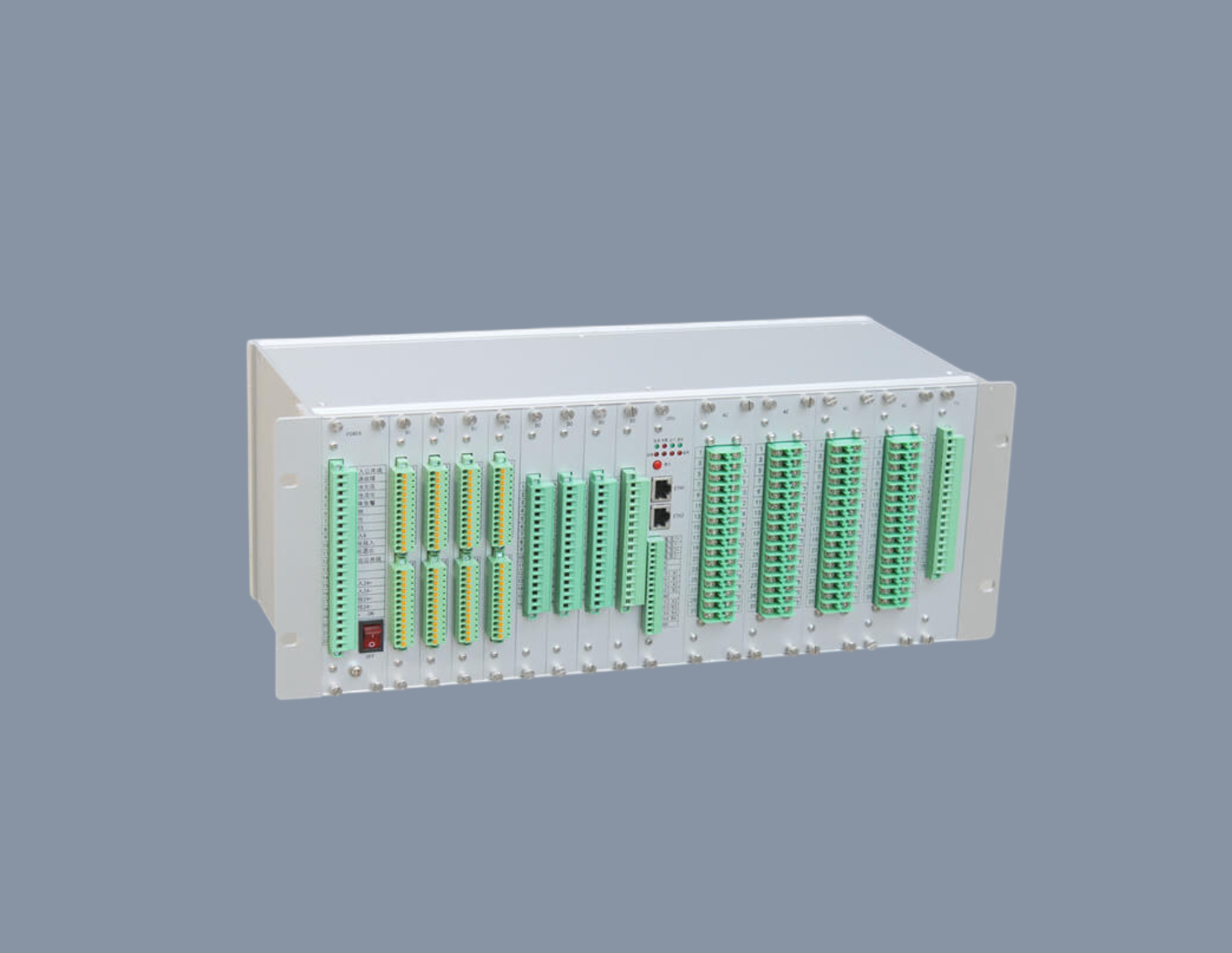

      核心组件包括高精度模拟量采集模块（精度0.5级）、可编程逻辑控制器（PLC）、支持IEC 60870-5-101/104、Modbus、DNP3.0等通信协议，内置128M存储空间记录故障波形与事件顺序记录（SOE）。适用于-40℃~+85℃严苛环境，通过电磁兼容四级认证，确保在雷击、谐波干扰下稳定运行。设备提供RS485/以太网/光纤接口，可无缝接入调度主站系统，实现配电网“三遥”（遥测、遥控、遥信）功能，为智能运维提供数据支撑。

二、DTU配电终端屏的工作原理

      DTU终端屏通过互感器实时采集环网柜的电压、电流、功率等模拟量信号，经ADC转换后传输至主CPU。主控单元基于嵌入式系统运行逻辑判断：

      数据监测：持续跟踪电气参数，超阈值时触发告警；

      故障处理：检测短路/接地故障后，在20ms内启动保护算法，结合过流判据与时序分析定位故障区段；

      策略执行：自动下发分闸指令隔离故障，并启动备用线路切换；

      通信交互：将事件信息及实时数据封装为标准协议报文，通过无线/有线通道上传至主站系统。

      设备采用双CPU架构（监控CPU+通信CPU），确保控制与数据转发独立运行。本地人机界面可显示拓扑图、负荷曲线及故障记录，运维人员可通过按键或触摸屏进行参数整定与手动控制。

三、DTU配电终端屏的主要功能

      实时监控

      三相电压/电流、有功/无功功率、功率因数、频率等全电量测量；

      开关位置、储能状态、柜温/湿度等状态量监测；

      越限告警（过压/欠压、过流、温度异常）。

      远程控制

      主站远程分合闸操作（需权限验证与返校确认）；

      保护软压板投退、定值区切换；

      支持就地/遥控/自动三种控制模式切换。

      故障保护与定位

      速断/过流/零序保护，动作时间≤30ms；

      故障录波（记录128周波波形）与SOE事件分辨率≤1ms；

      基于拓扑分析的故障区段定位，误差≤50米。

      数据分析与统计

      负荷曲线（15分钟/1小时/24小时粒度）；

      电压合格率、供电可靠性（SAIDI/SAIFI）计算；

      电能质量分析（谐波畸变率、电压波动）。

      通信与管理

      支持多通道冗余通信（4G+光纤/以太网双网互备）；

      协议转换：兼容IEC 61850、DL/T 634、MQTT等接口；

      远程固件升级、参数配置与诊断日志导出。
