故障录播屏的作用和应用场景

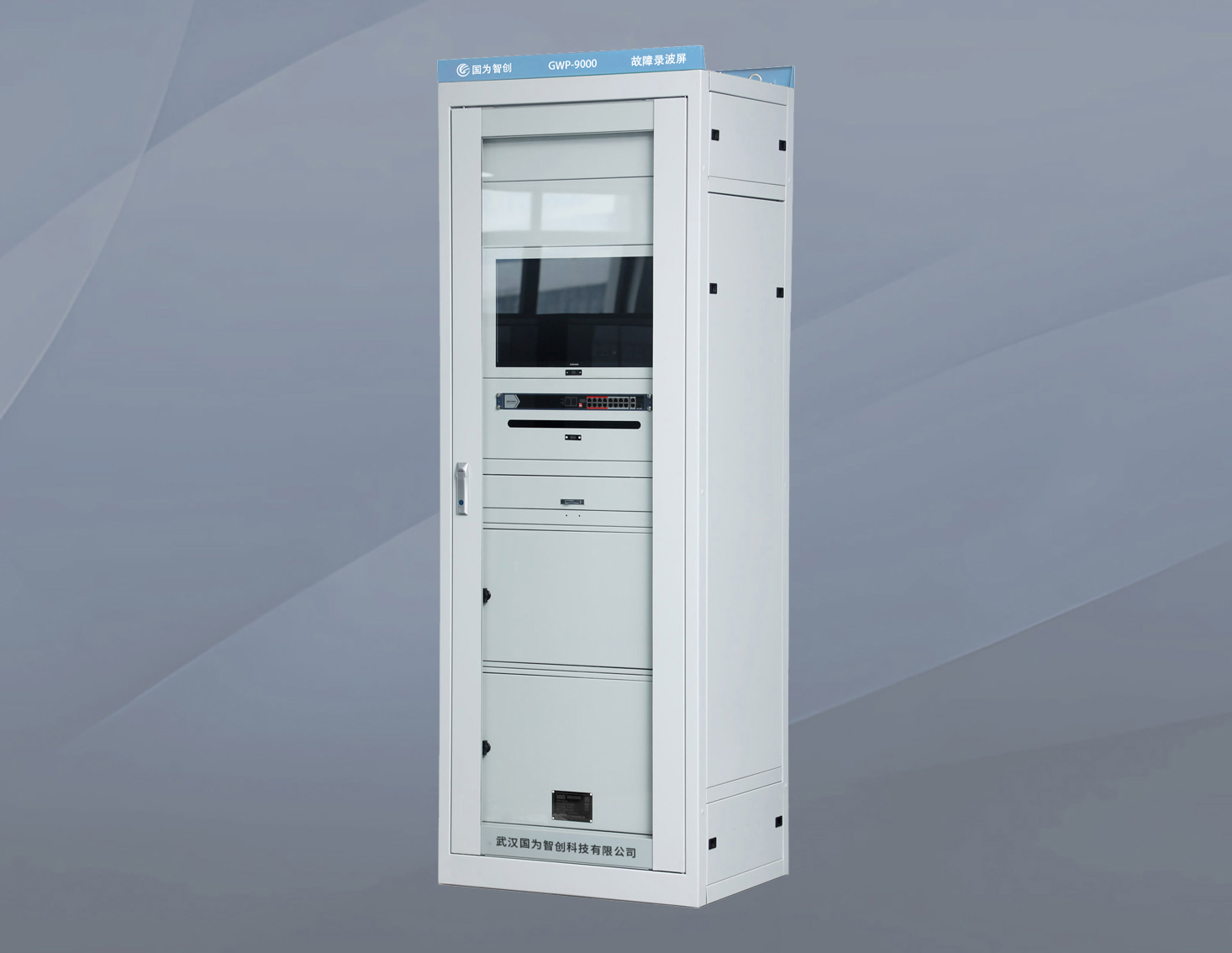

        故障录波屏在电力系统中扮演着至关重要的“事故数据记录仪”角色，它的核心作用是连续记录电力系统发生故障或扰动期间的电气量（电压、电流）波形和相关状态信号。它为后续的事故分析、诊断、保护动作评估和系统改进提供了不可替代的第一手、高精度数据。

一、故障录波屏的核心作用

       1.捕捉故障/扰动瞬间： 以高速采样率（通常几千Hz到几十kHz）连续记录电力系统故障（如短路、接地、断线）或扰动（如功率振荡、频率波动、电压暂降/骤升）发生前、发生时和发生后的电压、电流的瞬时值波形。

       2.记录状态信号： 同时记录保护装置、断路器、隔离开关等设备的状态变化（开关量），例如保护启动、保护出口跳闸、断路器分合闸位置等信号。这能将电气波形变化与保护控制系统的动作在时间轴上精准对应。

       3.提供完整数据包： 将上述记录到的电气波形数据和状态信号存储为一个时间序列的数据包，通常称为“故障录波文件”或“COMTRADE文件”。

二、故障录波屏的关键应用场景

       故障录波屏的应用极其广泛，贯穿电力生产、传输、分配和使用的全过程：

1.故障诊断与原因分析 (最重要且核心场景)：

       当系统发生跳闸或异常时，第一时间调取故障录波数据进行分析。

       确定故障性质： 是单相接地、两相短路、三相短路还是复杂故障？

       定位故障点： 利用电流电压的波形特征（相位、幅值、行波）计算故障距离（行波测距、阻抗测距），尤其在长距离输电线路上非常关键。

       分析故障过程： 故障如何发生、发展、演变？是否有发展性故障？故障持续时间？

       查找故障根源： 是绝缘击穿、设备老化、外力破坏还是操作过电压？数据是分析的基石。

2.评估继电保护及安全自动装置动作行为：

       验证保护是否正确动作： 保护装置是否在应该动作的时刻准确动作？它判断的故障类型和位置是否与录波数据一致？

       判断保护是否误动或拒动： 如果保护装置错误地跳闸（误动）或在应该跳闸时未跳闸（拒动），录波数据是分析装置逻辑、定值设置、二次回路接线是否存在问题的关键证据。

       评估重合闸动作是否合理： 对于线路保护，分析重合闸动作时间和重合是否成功。如果重合失败，是永久性故障还是重合闸策略问题？

       验证安自装置动作： 如低频减载、低压减载、切机切负荷等装置的动作是否及时、正确，是否避免了系统崩溃。

3.系统扰动分析：

       分析功率振荡： 研究振荡的起因、频率、幅度、阻尼情况。

       分析频率波动： 机组跳闸、大负荷投切引起的频率变化速率、波动范围。

       分析电压波动： 如大电机启动、无功补偿装置投切导致的电压暂降或骤升、电压闪变。

       分析铁磁谐振： 记录谐振时的异常波形。

4.事故复现与过程重现：

       故障录波文件能精准重现事故发生时的系统状态和行为，就像“黑匣子”一样。这在事故调查委员会审查、事故报告撰写、向监管机构汇报时至关重要。

5.电力系统参数校核与模型验证：

       利用故障/扰动期间的实测录波数据，可以反推或校核系统参数（如线路阻抗、变压器参数等）。

       验证电网运行仿真计算模型（如电磁暂态仿真、机电暂态仿真）的准确性。

6.设备性能评估：

       分析断路器开断故障电流的能力（开断时间、是否重燃、开断是否成功）。

       评估电流互感器在暂态过程中的传变特性（饱和情况）。

7.人员培训与技术研究：

       基于真实的故障录波文件进行案例分析，是培训调度员、继保人员、研究人员的宝贵素材。

       为研究新型保护原理、控制策略提供实际验证数据。

三、故障录波屏的主要安装位置

       变电站： 所有电压等级的变电站（尤其是枢纽站、重要变电站）是录波屏最集中的地方。它接入本站多条线路、变压器、母线的电压电流信号及重要开关状态。

       发电厂： 安装在升压站、发电机出口、厂用电系统等关键位置，记录机组相关的故障和扰动。

       高压/超高压输电线路： 作为线路故障测距系统的重要组成部分。

       大型工矿企业用户： 重要用户内部配电系统也可能安装录波装置，监测内部故障对系统和自身设备的影响。

四、结语

       故障录波屏是保障电力系统安全稳定运行的“幕后侦查专家”。它默默无闻地记录着每一次异常事件的全过程
