GWZC-9829 主变有载调压测控装置

适用范围:适用于主变调压器的档位实时采集与升降档控制,兼容多种开入电压等级(AC/DC220V、DC110V、DC48V)。

核心功能:档位精准测量(单节点/BCD码双模式)、就地/远方调档控制、闭锁保护及告警信号输出。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、 GWZC-9829主变有载调压测控装置产品介绍

        GWZC-9829主变有载调压测控装置是我公司研发的高性能主变有载调压测控装置,采用32位微控制器集成DSP和FPU,实现保护运算、事件记录、通信等核心功能。硬件采用模块化设计,配备独立16位AD采样,抗干扰能力强。装置结构为全封闭机箱,强弱电严格隔离,通过电磁兼容严苛测试(如±15kV静电放电、100A/m阻尼振荡磁场)。

       背部由交流插件(B1)、电源插件(B2)、开出插件(B3)、开入插件(B4)、CPU及人机对话插件组成,支持双以太网、2路RS-485及B码对时接口。面板集成液晶屏、按键及状态指示灯,便于现场操作。


二、GWZC-9829主变有载调压测控装置工作原理

1. 档位测量

        单节点模式:开入量B411~B419直接对应档位1~9,多信号输入时无效。

        BCD编码模式:开入量按权重计算(B411=1、B412=2、B413=4等),求和得当前档位。

2. 调档控制

        升档:收到开入升档信号或遥控3J命令后,检测档位未超最大值(定值设定)则驱动3J继电器;异常或达上限时闭锁并触发告警(13J)。

        降档:逻辑同升档,档位需大于1。

        停止调档:开入停止信号或遥控5J命令触发5J继电器,复位升/降档动作。


三、GWZC-9829主变有载调压测控装置主要功能

1. 保护功能

        档位测量:支持单节点/BCD码两种模式,异常信号自动闭锁调档。

        调档控制:本地开入或远程命令驱动升、降、停三继电器,具备档位越限保护及告警。

2. 测控功能

        开入量:21路有源开入(可选AC/DC220V、DC110V、DC48V),采集调档命令及档位信号。

        开出量:11路保护出口(含升档3J、降档4J、停档5J)、2路信号出口、1路失电告警出口,接点容量8A@250VAC。

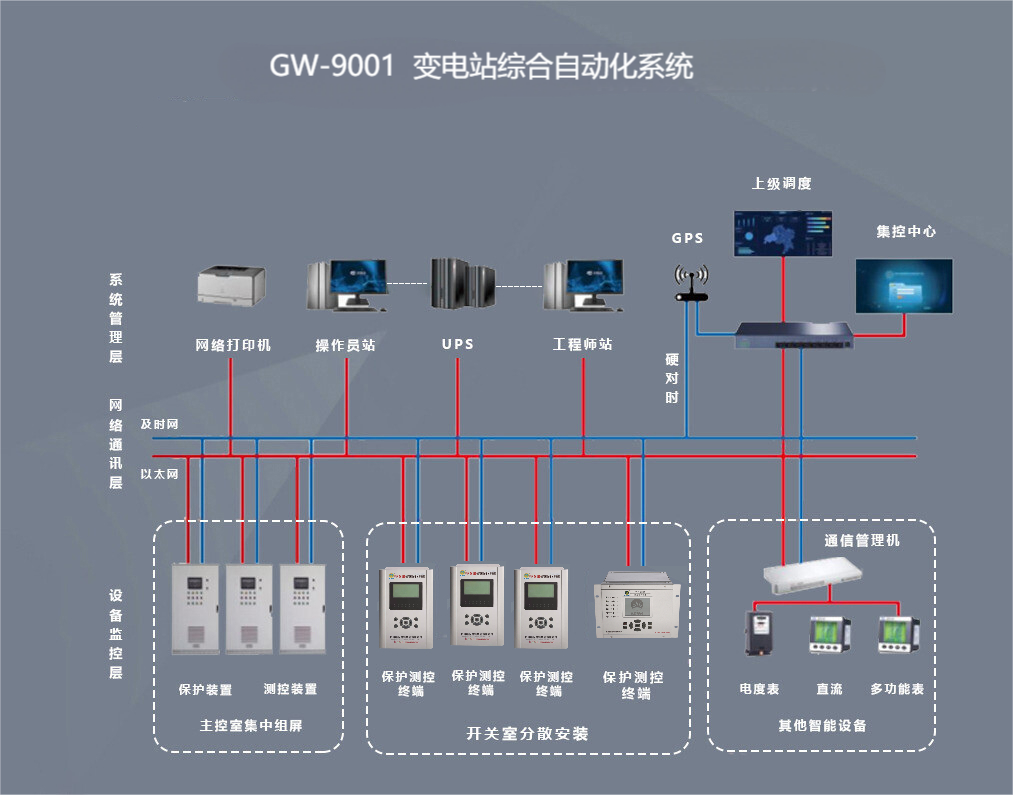

3. 通信与对时

        接口:双以太网、双RS-485(第二路复用B码对时)。

        规约:支持IEC 103(南自/内部版)、MODBUS RTU。

        对时方式:IRIG-B、SNTP、通信报文对时,精度达毫秒级。

4. 辅助功能

        打印:支持串口打印机输出定值、事件记录及录波数据。

        远程管理:可远方查看/修改定值、软压板投退、复归信号、监测装置状态。

        事件记录:循环存储128次动作报告、128次操作记录、32次自检信息。

5. 安全与维护

        硬件保护:严禁带电插拔插件,开入/开出采用光电隔离。

        本地调试:密码保护下的出口传动测试、事件模拟及系统复归功能。

        抗干扰设计:通过GB/T 14598.26标准严苛测试(如±4kV快速瞬变、10V/m辐射抗扰)。

6. 定制化配置

        订货需注明电源电压(AC/DC220V、DC110V、DC48V)、开入电压等级及通信需求,支持软压板灵活配置保护功能投退。
