微机保护装置整定是怎么算出来的？

引言：

         继电保护装置是电力系统的"安全卫士"，通过监测电流、电压、功率等电气量变化，在设备故障时快速发出警报或直接切断电路。其核心功能包括：

         故障预警：检测短路、过载等异常情况

         自动隔离：通过断路器切除故障设备

         系统保护：防止故障扩散影响整体运行

一、微机保护装置的基本计算原则

 合规性要求

     必须符合GB 50062—92等国家标准，确保设计的合法性与规范性。

 四性保障

     可靠性：保证在故障时正确动作

     选择性：仅切除故障部分，不影响正常设备

     灵敏性：能检测最小故障电流

     速动性：快速切除故障缩短停电时间

 运行方式影响

     最大运行方式：系统阻抗最小，短路电流最大（用于设备稳定性校验）

     最小运行方式：系统阻抗最大，短路电流最小（用于灵敏度校验）

二、微机保护装置核心保护类型及计算

1. 电流速断保护

     动作原理：仅反应电流增大，瞬时动作

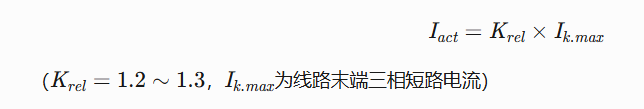

     整定公式：

2. 限时速断/过流保护

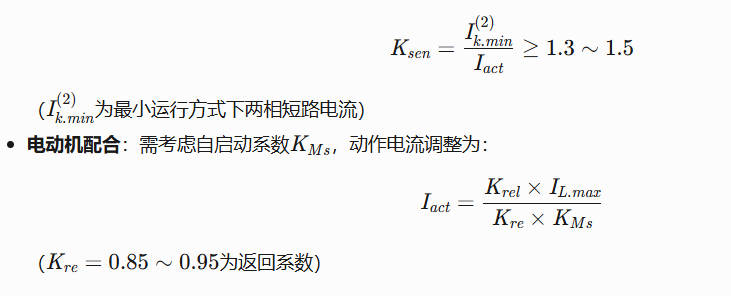

   灵敏度校验：

3. 反时限过流保护

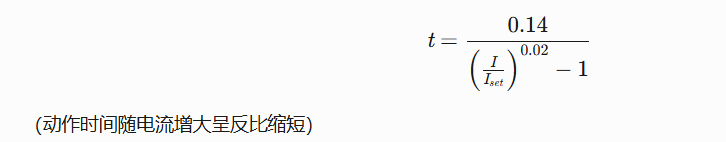

    特性方程：

    实现方式：硬件RC电路或微机软件算法

4. 变压器差动保护

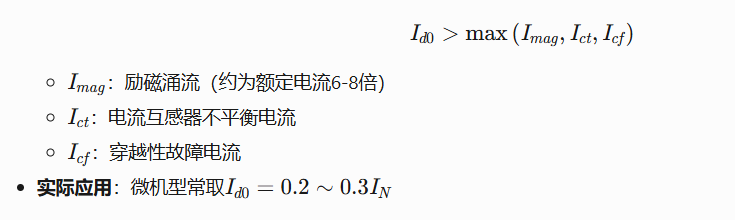

    整定原则：

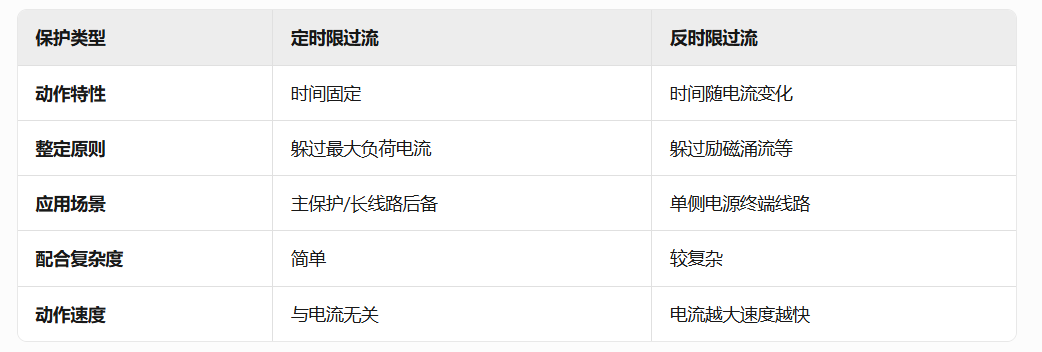

三、技术对比与适用场景

四、关键设计要素

      1.电流互感器匹配：需保证10%误差曲线要求

      2.时间级差配合：上下级保护动作时间差通常取0.5-0.7s

      3.通信要求：数字化保护需满足IEC 61850通信规约

      4.抗干扰设计：采取软硬件滤波措施，防止误动作

五、发展趋势

      智能化：基于AI的故障预测与自适应整定

      数字化：微机保护占比超90%

      集成化：多功能保护装置整合多种保护功能

      云边协同：边缘计算与云端分析相结合

      该技术文档系统阐述了继电保护的核心原理与工程实践，为电力系统安全运行提供了重要的技术支撑。随着智能电网的发展，微机保护装置技术正朝着更高精度、更强适应性的方向发展。
