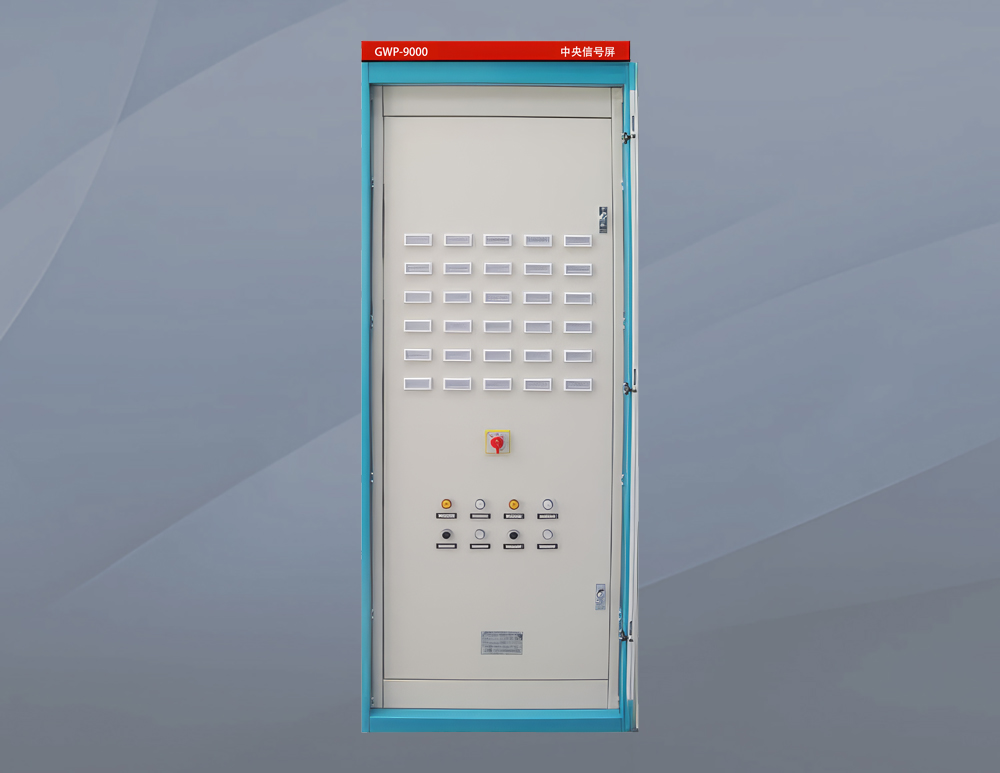

GWP-9000 中央信号屏

适用范围: 35kV及以下变电站、开闭所、配电房的开关状态监控与事故报警系统,实现运行异常快速定位。

核心功能: 实时采集断路器跳闸/保护动作信号,触发声光报警装置,支持就地手动与远程通信复归,同步上传事件信息至监控后台。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWP-9000 中央信号屏的介绍

       中央信号屏采用模块化钢结构设计,标准屏体尺寸为2260mm高×800mm宽×600mm深,防护等级IP42。核心组成包括:

       信号采集模块:32路独立通道,兼容干接点(无源触点)与RS485通信输入,信号输入与内部电路采用光电隔离(隔离电压2500Vrms)。

       报警输出单元:集成110dB蜂鸣器(事故音响)及高亮LED闪光灯(预告信号),提供DC220V/AC110V可调电源输出接口。

       人机交互界面:7英寸触摸屏实时显示断路器分合状态、保护动作事件、接地告警等信息,分辨率1024×600。

       通信网关:支持IEC61850 MMS协议转换,事件上传延迟≤200ms。

       机械性能:按钮/旋钮操作部件机械寿命超过10万次,继电器输出触点容量5A@250V AC。

二、GWP-9000 中央信号屏的、工作原理

       系统运行流程分为三级处理机制:

       信号采集层

       持续监测断路器辅助触点、保护装置出口继电器等信号源,经过光耦隔离消除电磁干扰。

       逻辑判断层

       事故信号(如断路器跳闸)触发时:启动蜂鸣器持续鸣响与红色闪光灯(频率1Hz±0.2Hz)

       预告信号(如过负荷告警)触发时:启动黄色闪光灯。

       事故信号具有最高优先级,触发时自动闭锁预告信号通道。

       防误触发设计:信号持续≥80ms才被确认为有效事件。

       执行与反馈层

       声光报警输出后,通过屏面“音响复归”按钮或远程GOOSE报文可关闭蜂鸣器。

       闪光信号需待故障信号消失后自动停止。

       同步生成带时标事件记录(时间分辨率≤1ms)并上传至监控系统。

三、GWP-9000 中央信号屏的主要功能

       多级信号分类处理

       一级信号(事故跳闸):红色闪光+持续蜂鸣,需人工确认复归。

       二级信号(保护告警):黄色闪光,未确认时持续2分钟后自动停止。

       三级信号(设备异常):白色指示灯常亮,信号消失后自动熄灭。

       智能复归管理

       就地复归:按压“音响复归”按钮关闭蜂鸣器。

       远程复归:接收SCADA系统下发的复归指令。

       未复归事件本地存储(容量≥5000条)。

       通信与自诊断

       支持Modbus TCP(端口502)及IEC61850 Ed2.0协议。

       每日自动检测蜂鸣器/指示灯电路(测试时长3秒)。

       通信中断期间本地缓存事件,恢复后自动补传。

       扩展功能选项

       短信报警模块:插入SIM卡后自动发送告警信息至预设手机号。

       环境监测接口:支持4路4-20mA信号输入(用于接入温湿度传感器)。

       安全防护机制

       关键操作防护:复归按钮需长按3秒生效。

       权限分级管理:工程师级密码可修改参数,运维级仅操作复归。


相关产品
相关问答咨询 更多
逆功率保护装置

Q:什么是逆功率,应该如何解决逆功率问题

逆功率指防止电力系统中电流方向与常规供电方向相反的现象。在光伏、储能等分布式能源系统中,当发电量超过本地负载需求时,多余电能可能反向流入电网,称为逆功率或逆向

2025-08-19
电能质量在线监测装置

Q:什么是谐波?谐波产生的原因?如何治理?

当现场电气设备发生故障烧毁时,谐波常被怀疑为诱因,这是十分正常的,在理解谐波产生的根本原因之前,需要先了解一些问题:谐波究竟是什么?它如何产生?与设备故障烧毁有何关联?1

2025-08-08
公用测控屏

Q:公用测控屏和公用测控装置有什么联系

一、公用测控屏的构成: 公用测控屏指公用测控装置组屏安装,主要适用于110KV、66KV、35KV及以下电压等级的电力二次系统中。主要由公用测控装置、3P空气开关、2P空气开关

2025-08-07
相关技术文章 更多
微机保护装置

光伏电站高压并网与低压并网的核心区别与选择

在规划和建设光伏电站时,并网方式的选择至关重要,它直接关系到项目的投资成本、技术路线、审批流程和长期运营效益。高压并网与低压并网是两种主流的接入方式,它们之间存在本质

2025-09-04

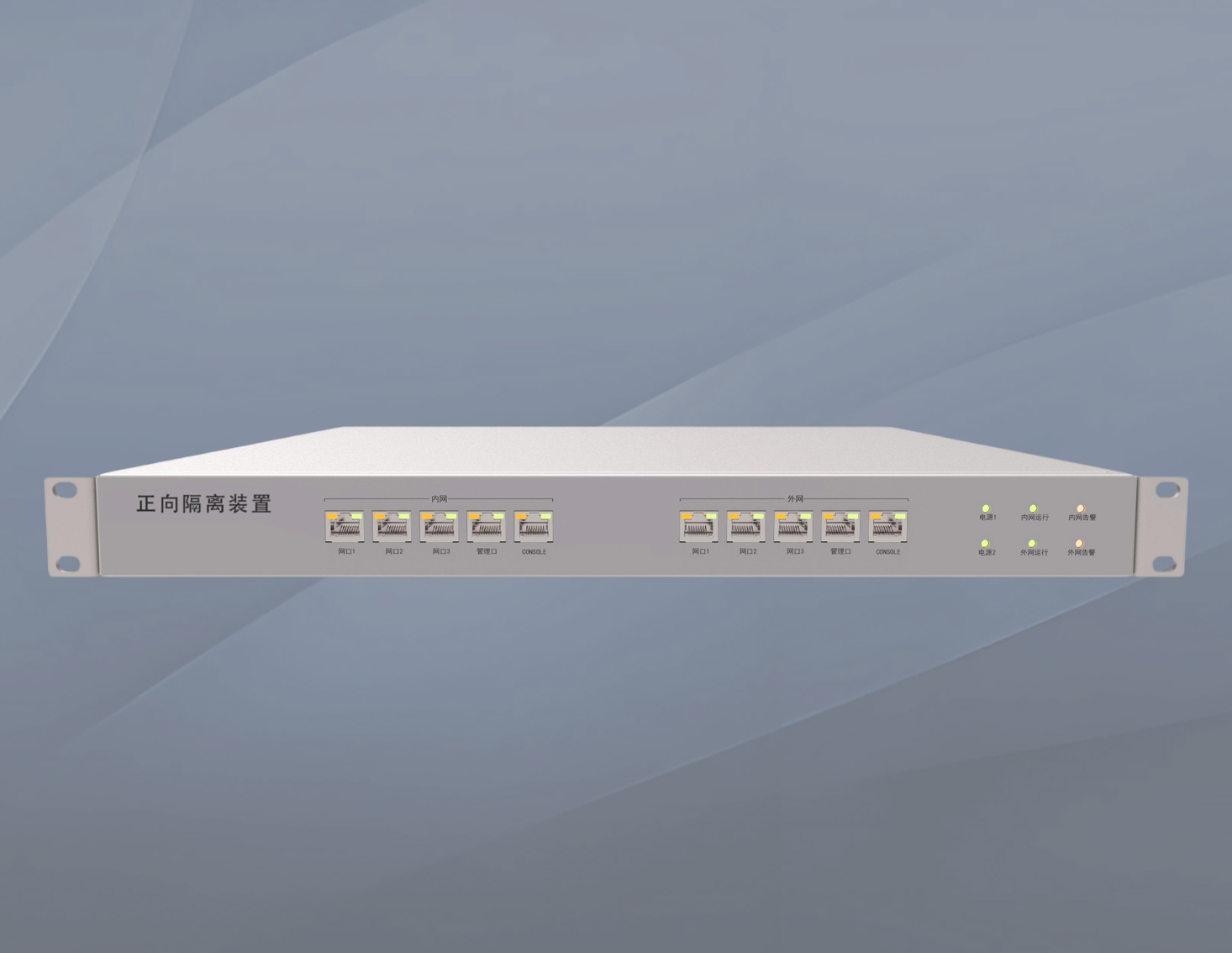

正向隔离装置

正向隔离装置与防火墙的区别与联系

防火墙是网络安全的第一道防线,负责在复杂的网络环境中进行精细化的访问控制和威胁过滤,保护内部网络免受来自外部的广泛攻击。 正向隔离装置则是在最关键的核心区

2025-09-02

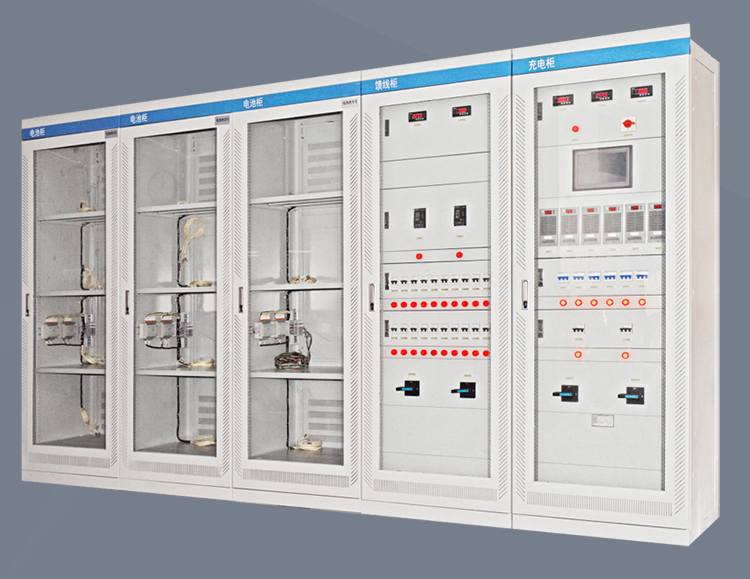

直流屏
