GWP-9000 交流屏

适用范围:变配电系统,光伏、风电厂站、水利系统配电、小区配电、工商业配电、轨道交通电力监控、数据中心、工业厂房

主要功能:三路市电自动切换(ATS)、16路负载智能分配、实时电气参数监测(电压/电流/频率)、过欠压/缺相保护、声光告警及数据远传。

系统构成:三路市电输入→双电源ATS切换→塑壳断路器分配→霍尔传感网络→ARM处理器监控→7寸人机交互界面→MODBUS通信接口


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWP-9000交流屏介绍

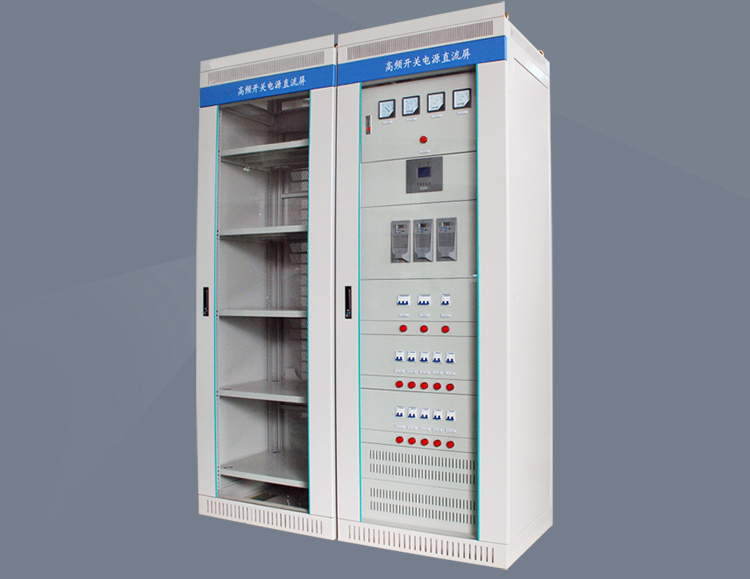

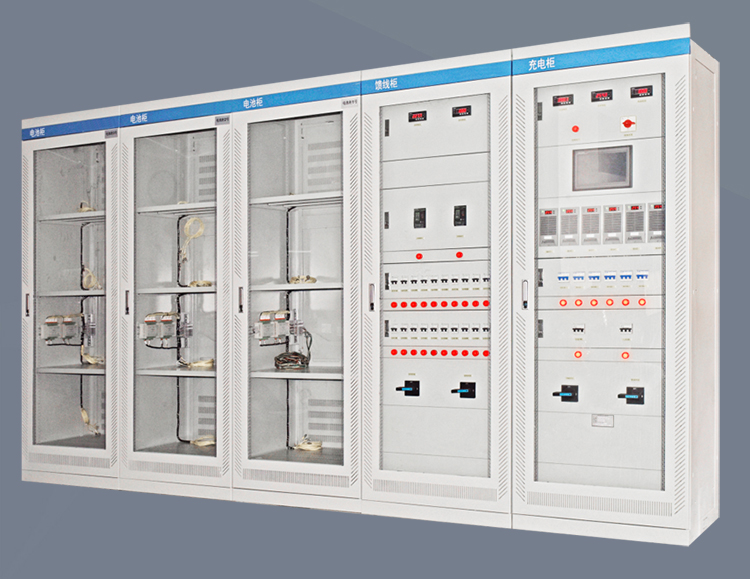

    交直流屏系统构成配电室核心供电体系。交流屏采用智能ATS开关实现三路市电自动切换(切换时间≤100ms),通过塑壳断路器分配16路交流负载(单路32-100A),实时监测三相电压/电流/频率参数(精度±0.5%),具备过压(>440V)、欠压(<340V)、缺相保护功能,异常时触发声光报警并生成事件记录。直流屏配置高频开关电源(转换效率≥92%)和胶体蓄电池组(标配200Ah),在市电中断时实现0ms切换备电,为继电保护、控制回路等关键设备提供DC220V/110V电源。双系统通过MODBUS协议与SCADA系统联动,支持远程参数设置和状态查询,符合GB/T 19862电力监控标准,适用于变电站操作电源、数据中心UPS系统、轨道交通电力监控等场景


二、GWP-9000交流屏技术功能

1. 电源管理

   输入规格:380V±15%三相五线制,125A额定电流,输入容量覆盖16A~3200A(可定制),输出回路按需扩展(4~32路)。

   输入规格:支持单相/三相混合输出,兼容照明、电机、UPS等多种负载。

   切换逻辑:市电优先自动切换(≤100ms),支持手动强制干预。支持双电源自动切换(ATS),无缝衔接主备电路,保障供电连续性。

   防雷等级:40kA 8/20μS浪涌防护(三级复合结构)

2. 负载分配

    16路塑壳断路器(单路32-100A),用断路器+熔断器双重保护,短路或过载时0.1秒内切断故障电路。

    分断能力:10kA(符合IEC 60947-2)

    状态指示:LED灯组实时显示分合闸状态

3. 监测系统

    测量精度:电压±0.5%(0-500V)、电流±1%(0-200A)

    告警阈值:过压>440V、欠压<340V、缺相检测<50V

    事件记录:存储1000条故障事件(含时间戳),实时监测电压、电流、功率参数,异常状态(过压/欠压/缺相)自动报警。

4. 人机交互

    7寸触摸屏:动态展示三相电压波形、负载电流分布

    控制权限:三级密码保护(操作员/工程师/管理员)

    通讯分配:配备电能计量模块,支持能耗分析与远程数据上传(RS485/Modbus协议)。

三、GWP-9000交流屏结构设计

    柜体尺寸:800×600×2200mm(镀锌钢板,厚度≥1.5mm)柜体防护等级达IP42/IP54,防尘防潮,适应-25℃~60℃严苛环境。

    母排规格:TMY-60×6铜排(镀锡处理,温升<55K)

    线缆标识:黄/绿/红/蓝四色热缩管(符合GB 7947)

    散热方案:顶部轴流风机(温控启停,噪音<55dB)


四、GWP-9000交流屏技术参数

     1. 环境适应性

      运行温度:-25℃~+55℃(带加热器可扩展至-40℃)

      防护等级:IP42(室内标准型)/IP54(防尘防水型)

      相对湿度:≤95%RH(无凝露)

2. 安全防护

      绝缘耐压:2500VAC/1min(输入-地)

      短路保护:全分断时间≤20ms

      机械寿命:ATS开关>10,000次操作

3. 通信接口

     协议支持:MODBUS RTU/TCP(默认)、IEC 61850(选配)

     数据传输:实时上传38项参数(1s刷新周期)

4. 认证标准

     型式试验:通过国家电科院KEMA认证

     EMC等级:CLASS A(GB/T 17626-2017)

     防火标准:UL94 V0级阻燃材料
