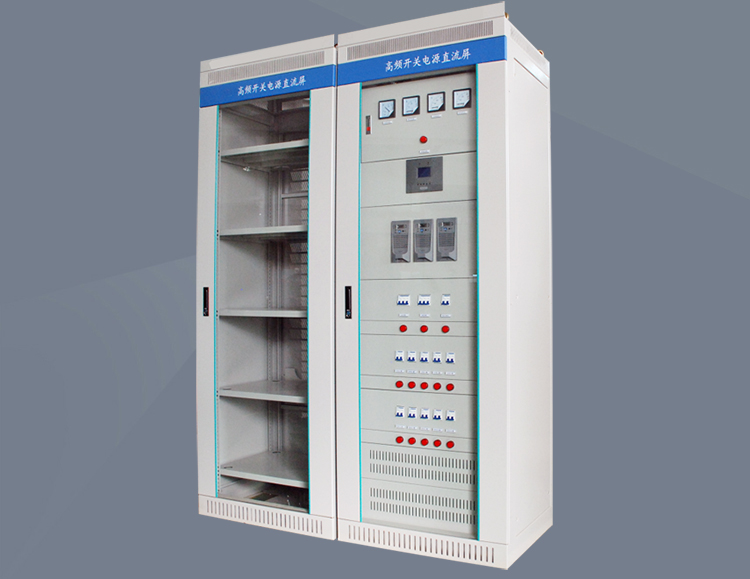

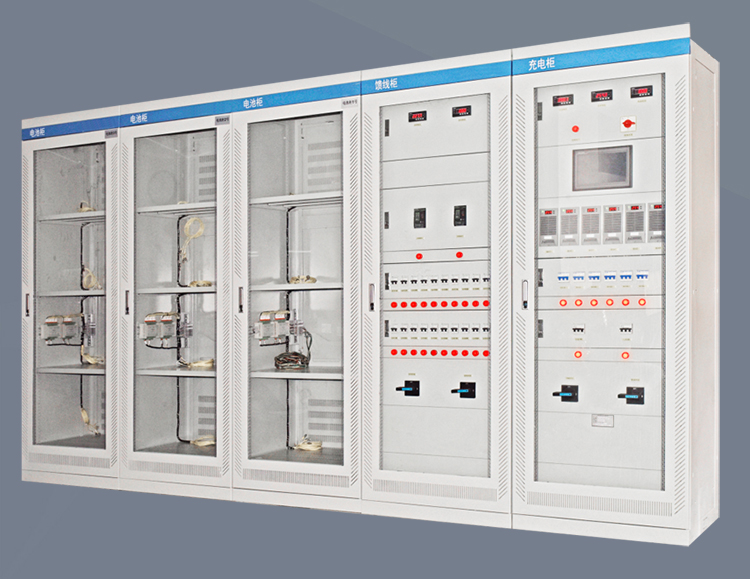

GWP-9000 直流屏

适用范围:适用于各类发电厂、变电站及工业领域,提供DC220V/110V/48V/24V直流电源。

核心功能:提供稳定直流电源,保障电力设备控制、保护及应急供电,支持远程监控与电池智能管理。

主要构成:由交流配电、整流模块、直流馈电、降压硅链、蓄电池组及智能监控系统构成,实现交直流转换与多级电源管理。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWP-9000直流屏的介绍

      直流屏(GZDW型智能电源屏)是电力系统的核心直流电源设备,通过交直流转换技术为继电保护、断路器操作、应急照明等关键负荷提供可靠电力保障。该系统采用模块化设计,集成交流输入切换、智能充电、蓄电池管理及多级配电功能,满足发电厂、变电站及工业场景的严苛用电需求。区别于传统电源设备,直流屏具备数字化监控能力,通过触摸屏人机界面实时显示电压、电流、绝缘状态等40余项参数,支持RS485/以太网通讯接入电站自动化系统。其独特价值在于构建了"市电-充电-电池"三位一体的不间断供电体系,即使在电网全黑状态下,仍可通过蓄电池组维持2小时以上关键设备供电,成为保障电力系统安全运行的"最后防线"。


二、GWP-9000直流屏系统构成

1、直流屏由五大功能模块协同运作

(1)交配电单元:双路电源自动切换装置(ATS)确保供电连续性,配置防雷保护与滤波电路;

(2)整流模块组:采用IGBT高频开关技术,将380VAC转换为220VDC,N+1冗余设计提升可靠性;

(3)蓄电池系统:2V/12V阀控式铅酸电池组,容量配置遵循"0.1C10"充电准则,配备电池巡检仪实时监测单体电压;

(4)直流分配网络:包含降压硅链(实现母线电压±5%精密调节)、绝缘监测装置(检测接地故障≤25kΩ)及多级断路器分路;

(5)智能监控中心:集成DSP处理器,实现"四遥"功能(遥控、遥调、遥测、遥信),具备电池活化、接地选线等高级功能。


三、GWP-9000直流屏技术功能

1、基础供电保障

   (1)交直流稳定转换:采用三相全桥整流拓扑结构,输入电压范围宽达320-460VAC,输出纹波系数≤0.1%。当市电正常时,整流模块以"恒流-恒压"模式运行,既满足负载需求,又以0.1C速率对蓄电池进行智能充电。

   (2)不间断电源切换:配置0ms切换时间的静态开关,当检测到交流失电时,系统在3ms内无缝切换至蓄电池供电模式。蓄电池组采用"两组并联+单体监控"设计,确保任意单节电池故障不影响系统整体续航能力。

2、智能控制体系

   (1)数字化管理系统:监控主机集成ARM Cortex-M7处理器,每200ms刷新一次系统参数。通过MODBUS TCP协议上传数据,支持同时连接8个上级调度终端。特有的电池健康度算法(SOH)可提前3个月预测电池失效风险。

   (2)保护控制功能:过压保护:输出超过242VDC时,0.5s内切断主回路

   (3)绝缘监测:采用直流叠加法,检测灵敏度达5kΩ

   (4)环网通信:通过GOOSE协议实现与继保装置的毫秒级联动

三、特殊工况应对

   (1)大电流冲击管理:在断路器分合闸操作时(峰值电流可达300A/0.2s),系统启动"蓄电池-整流器"并联供电模式。配置超级电容缓冲模块,有效抑制母线电压波动(≤±5%)。

   (2)低温环境适应:内置电池加热系统,当环境温度低于5℃时自动启动PTC陶瓷加热,维持电解液活性。整流模块具备-25℃冷启动能力,确保高寒地区可靠运行。

四、运维管理创新

   (1)预测性维护系统:通过分析历史充放电曲线,智能判断电池容量衰减趋势。当检测到容量低于80%额定值时,自动触发报警并生成维护工单。

   (2)能效优化模式:ECO运行状态下,系统根据负载率动态调整整流模块工作数量,使设备始终运行在85%-90%高效区间,较传统模式节能15%-20%。

五、安全防护体系

   (1)三级防雷设计:前级采用35kA浪涌保护器,中间级配置隔离变压器,末级设置TVS瞬态抑制二极管,形成完备的过电压防护链。

   (2)故障电弧检测:基于高频电流特征分析技术(3MHz采样率),可在5ms内识别直流电弧故障,配合快速断路器实现故障点隔离。
