GWP-9000 交直流一体化电源屏

一、GWP-9000  交直流一体化电源屏产品介绍

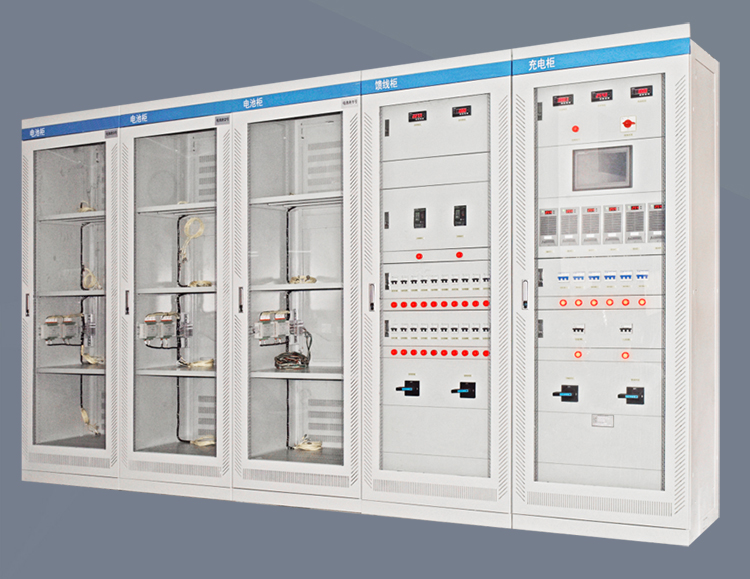

        交直流一体化电源屏是一款融合交流配电、整流、直流配电及智能监控的综合性电源系统，采用模块化设计理念，打破传统交直流电源分设的局限，实现“一站式”电力供应。其核心由交流输入单元、整流模块、直流配电单元、监控主机及电池组构成，支持AC 380V/220V双路输入，经整流模块转换为稳定的DC 220V/110V/48V等直流电压，同时兼容交流220V直接输出，满足多样化负载需求。产品通过智能化监控单元实时监测各模块状态、电池性能及环境参数，支持远程运维；模块化设计支持热插拔更换，大幅降低维护难度；冗余架构（如N+1整流模块）确保单点故障不影响整体供电，广泛应用于对供电可靠性要求高的场景，如铁路信号系统、5G通信基站、电力调度中心等，是新一代高效、智能、集约化电源解决方案。

二、GWP-9000  交直流一体化电源屏的产品参数

       1. 输入参数：交流输入电压AC 380V/220V±15%（可选），频率50Hz±5%；支持双路交流输入自动切换（ATS）。

       2. 输出参数：直流输出电压DC 220V/110V/48V（可选），额定电流10A~1000A（按容量配置）；交流输出220V±10%，频率50Hz±1%。

       3. 效率与功率：整流模块效率≥92%（满载），系统综合效率≥90%；额定容量覆盖10kVA~200kVA（按需定制）。

       4. 电池管理：支持铅酸电池/磷酸铁锂电池，电池容量100Ah~3000Ah（可选）；充电模式含浮充（均充电压2.25V~2.35V/节）、均充（均充电流0.1C10）、涓流补电，支持温度补偿（-5mV/℃·节）。

       5. 环境适应性：工作温度-20℃~+40℃，存储温度-40℃~+70℃；相对湿度≤95%（无凝露）；海拔≤3000m（超过需降容）。

       6. 防护与接口：防护等级IP30（室内型）/IP54（户外型）；监控接口支持RS485/CAN/以太网，兼容Modbus、IEC 61850协议，支持遥测（电压/电流/功率）、遥信（开关状态/故障告警）、遥控（模块启停/参数设置）。

三、GWP-9000  交直流一体化电源屏的主要功能

       1. 交直流供电一体化设计：集成交流配电（双路输入切换、防雷浪涌保护）、整流模块（AC转DC高效转换）、直流配电（多路输出、熔断器保护）及监控单元，替代传统分离式电源系统，节省空间与布线成本，简化运维管理。

       2. 不间断供电保障：支持双路交流输入自动切换（切换时间≤100ms），配合电池组（均充/浮充智能切换），在交流失电时无缝接入电池供电，确保负载持续运行；电池欠压时触发低压告警并自动切断输出，防止过放损坏。

       3. 智能化监控管理：通过监控主机实时采集各模块电压、电流、温度及电池剩余容量（SOC）、内阻等数据，通过显示屏或上位机可视化呈现；内置故障诊断算法，可识别整流模块异常、母线过压/欠压、电池失效等问题，主动上报告警（声光/短信/远程平台），支持远程修改参数（如均充电压、充电电流）。

       4. 模块化冗余设计：整流模块、监控单元等关键部件采用热插拔设计，故障时可直接更换，无需断电；系统默认N+1冗余配置（如3个模块带1个备用），单模块故障时剩余模块自动均流，保障输出稳定，提升系统可靠性。

       5.  电池智能维护：根据环境温度自动调整充电参数（温度补偿），延长电池寿命；支持定期均充（如每月1次）、手动强制均充，避免电池硫化；监测电池温度，超温时触发告警并降低充电电流，防止热失控。

       6. 安全保护功能：具备过压/欠压保护（输出电压超出阈值±5%自动切断）、过流保护（负载电流超110%限时跳闸）、短路保护（输出短路0.1s内熔断）；整流模块内置过温保护（≥85℃停机散热），确保设备与负载安全。

       7. 节能高效运行：整流模块采用软开关技术（效率≥92%），降低自身损耗；空载时自动进入休眠模式（功耗≤10W），减少待机能耗；支持功率因数校正（PF≥0.95），符合国家一级能效标准，降低运行成本。
