GWZC-9826 主变差动保护测控装置

产品介绍

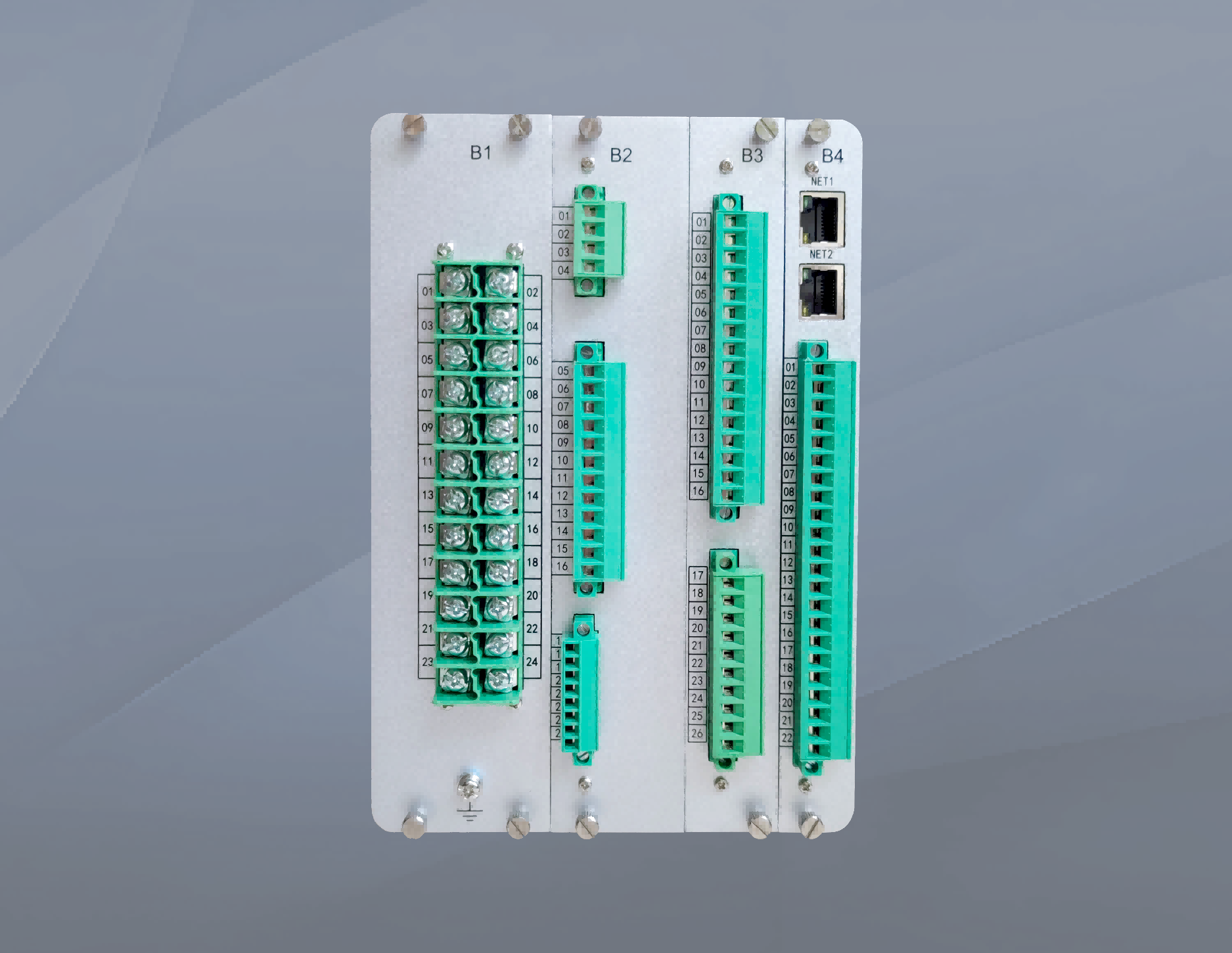

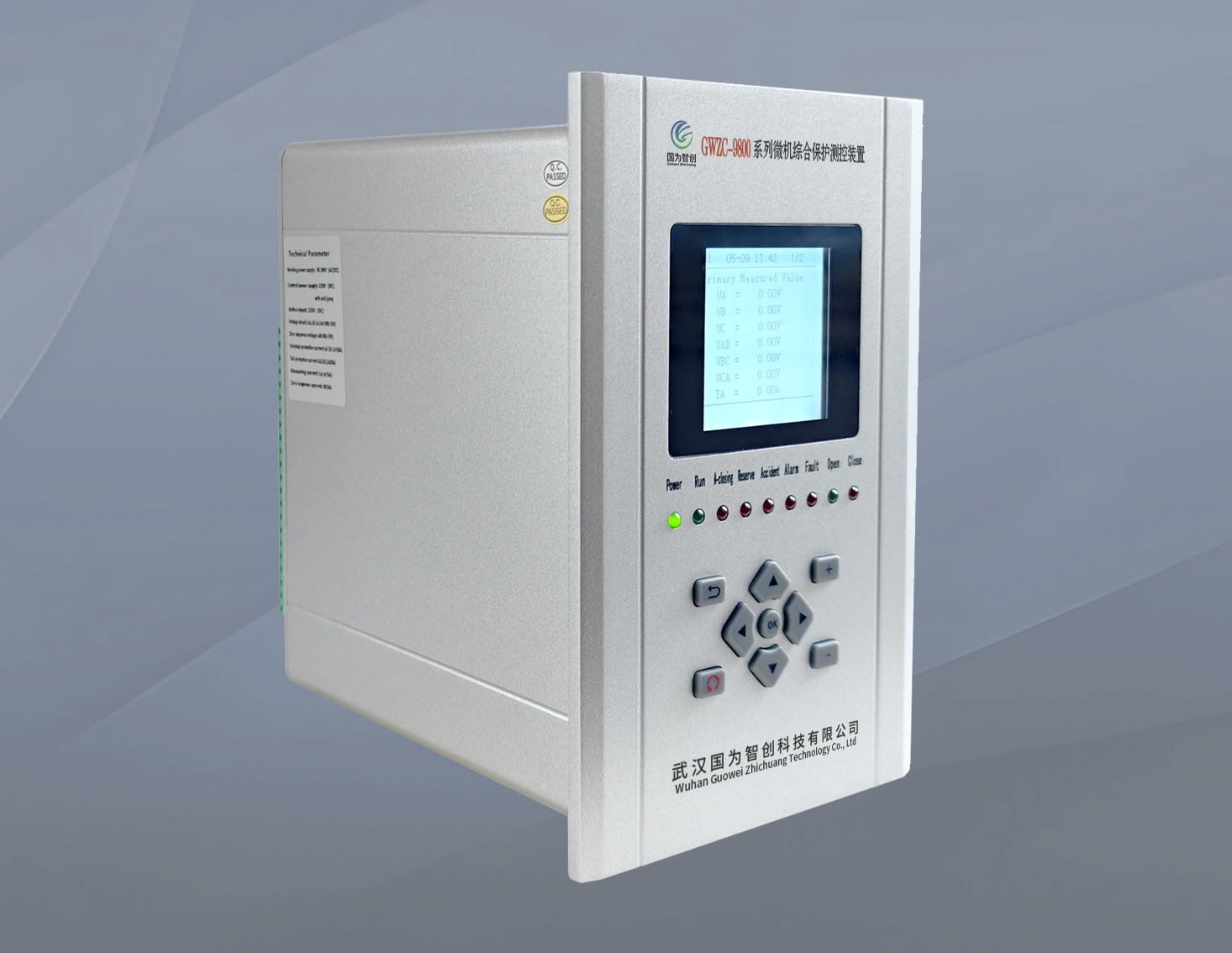

     GWZC-9826 主变差动保护测控装置是我公司研发的高性能变压器保护设备，采用32位微控制器集成DSP和FPU，具备实时采样计算能力。装置硬件配置灵活，包含交流插件、电源插件、开出插件、开入插件及CPU插件，支持9路电流输入和21路开入量，具备双以太网、RS-485通信接口及B码对时功能。其整体面板设计采用全封闭机箱，强弱电隔离，抗干扰性能优异，符合GB/T 14598.26等电磁兼容标准。

     装置支持差动速断、比率差动（带谐波闭锁）、CT断线闭锁等保护功能，同时集成测控模块，可采集保护电流、频率等模拟量，并支持远程定值修改、软压板投退等高级功能。通信规约兼容内部103、南自103及MODBUS RTU，适用于智能变电站自动化系统。典型应用场景包括110kV及以下变电站的主变保护，尤其适合需要高精度差动保护的场合。

一、GWZC-9826 主变差动保护测控装置工作原理

       装置基于差动电流原理工作，通过软件自动完成变压器各侧电流的相位补偿和平衡系数折算。高压侧CT采用星型接线，通过Y-△转换公式（如Y12型：Ia'=K(Ia-Ib)）消除相位差，计算差动电流Id=∣İh+İm+İl∣和制动电流Iz=max(∣İh∣,∣İm∣,∣İl∣)。比率差动保护采用多段式判据：当差流Idx>启动值且满足Iz≤拐点或(Idx-Icdqd)≥(Iz-Igd)*Kb1时动作，二次谐波制动可防止励磁涌流误动。

       CT断线检测通过瞬时启动条件（差流≥启动值/2）和电流不平衡判据（一相<0.04In且其他相>0.04In）实现，闭锁逻辑与告警分离。差流越限则通过持续3秒的差流超阈值触发告警。装置采用16位独立AD采样，配合坏点滤除算法提升抗干扰性，故障录波可记录32次事件，动作时间误差≤1%+35ms。

二、GWZC-9826 主变差动保护测控装置主要功能

保护功能

       差动速断：差流超定值（0.1-100A可调）时瞬时跳闸，动作时间<35ms。

       比率差动：具备二次谐波制动（系数0.05-0.5可调），拐点定值（0.1-100A）和制动系数（0.1-0.9）可灵活配置。

       CT断线处理：闭锁比率差动（可选）并延时10秒告警，避免误动。

       差流越限：差流持续超50%启动值3秒触发告警，辅助运维监测。

测控功能

       采集9路保护电流（ia1-ic3）及频率，支持AC/DC220V、DC110V或DC48V有源开入。

       提供11路保护出口（如3J-5J跳闸）、2路信号出口（12J事故、13J告警）及失电报警触点。

       直流变送功能（选配）：支持4-20mA输出，用于外接仪表。

通信与对时

       双以太网（支持SNTP）和双485接口，通信规约兼容IEC103、MODBUS RTU。

       支持IRIG-B、报文对时，对时精度≤2ms，满足同步采样需求。

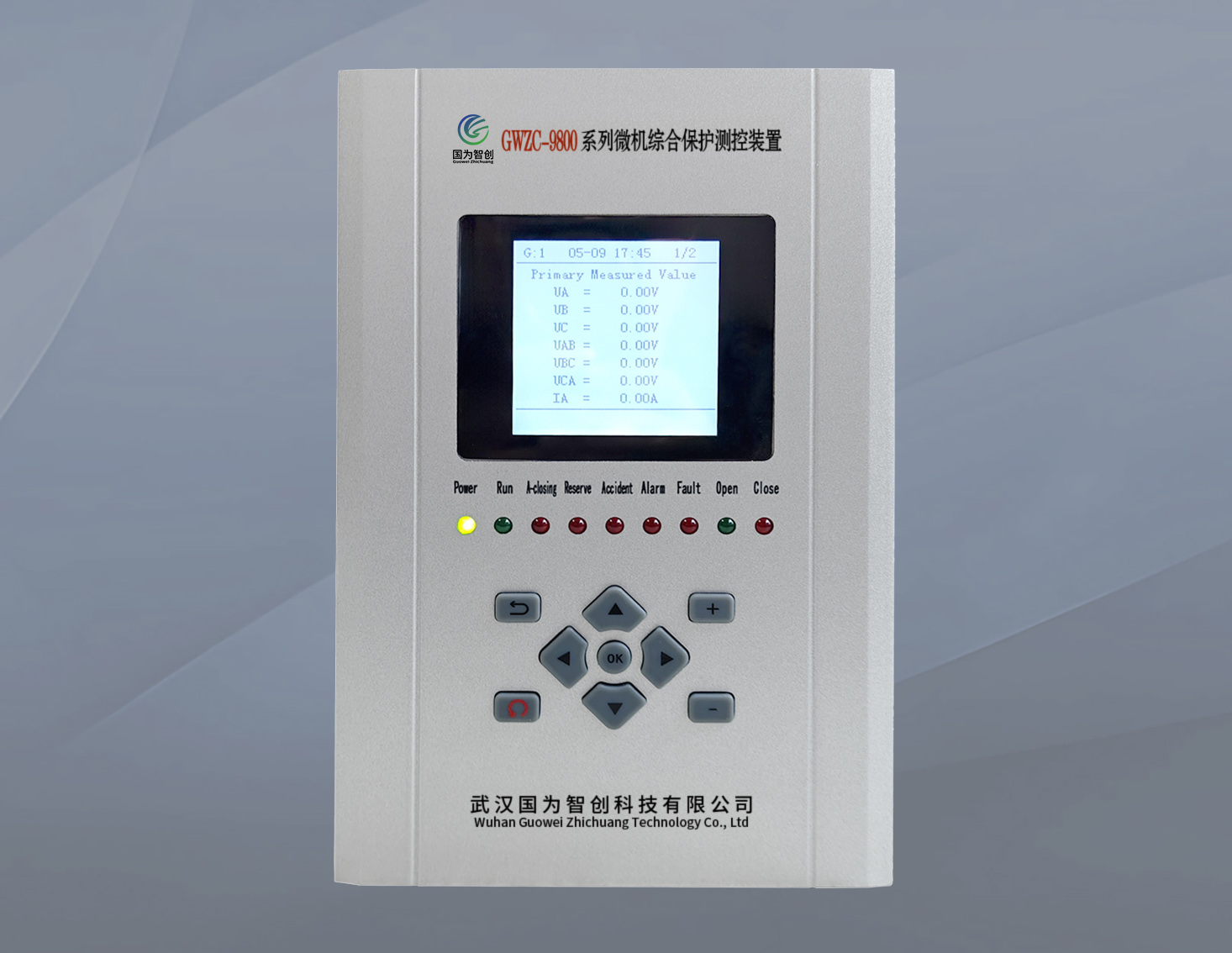

人机交互

       液晶屏显示实时数据、事件记录（128次动作报告）及故障录波（32次）。

       本地按键可设置定值区、投退软压板，支持密码保护（默认1000）。

       面板指示灯明确显示运行、事故、告警等状态。

高级特性

       定值管理：8组定值区在线切换，支持远方修改和校验。

       故障录波：记录动作前后波形，辅助故障分析。

       电磁兼容：通过±8kV静电放电、4kV快速瞬变等严苛测试。

       装置通过出口矩阵灵活配置保护动作逻辑，典型应用如差动速断驱动3J-5J跳闸继电器，同时触发事故信号12J。其机械结构满足100,000次操作寿命，适应-40℃~70℃极端环境，是智能化变电站保护的可靠选择。
