一、GWZC-9828 主变非电量保护装置产品介绍
GWZC-9828 主变非电量保护装置是我公司的专业变压器保护设备,采用32位高性能微控制器集成DSP和FPU,能够高效完成保护运算、出口逻辑、事件记录等核心功能。装置采用模块化设计,各保护元件相互独立可灵活配置,整体面板采用全封闭机箱设计,强弱电严格分离,满足严苛的电磁环境要求。

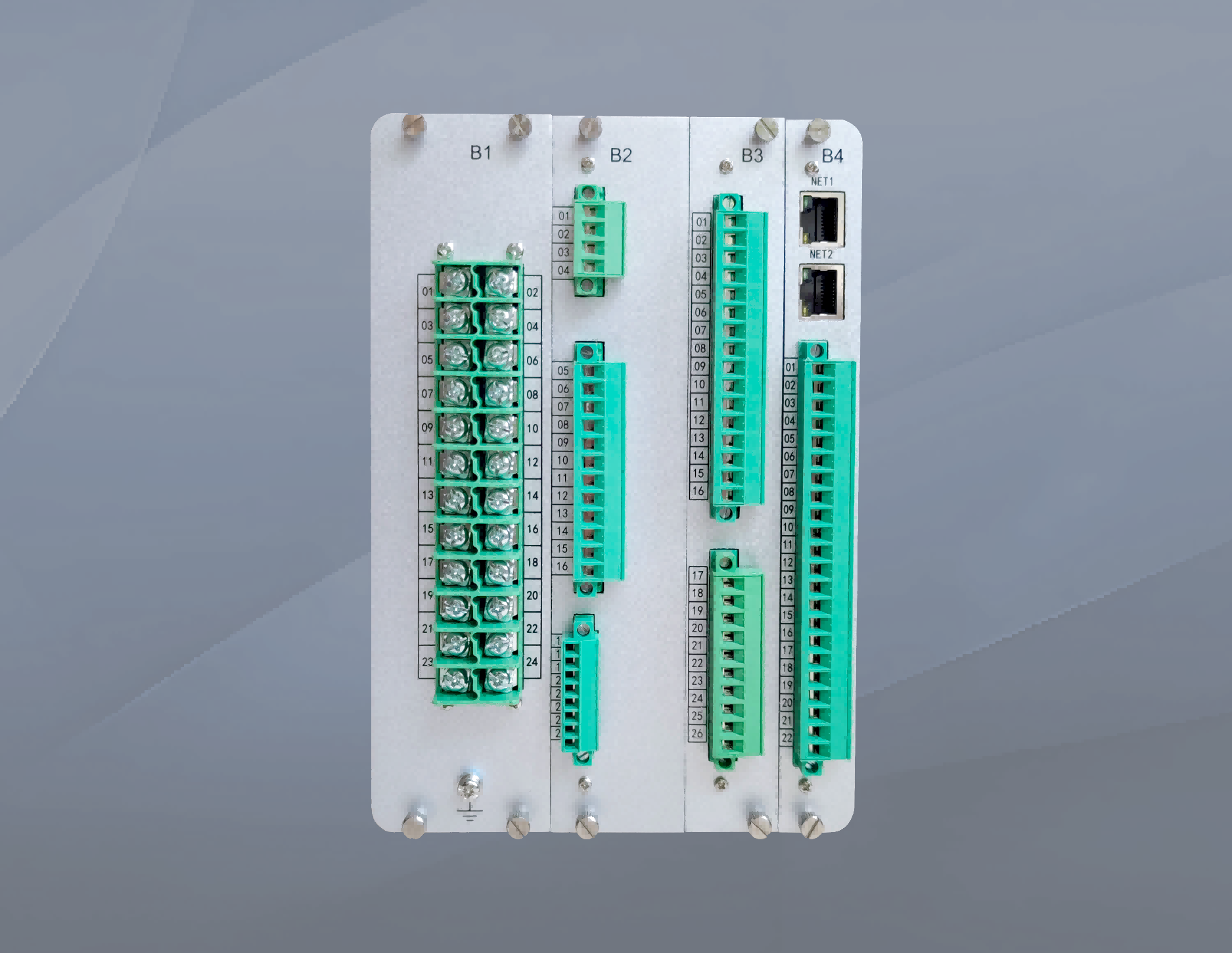

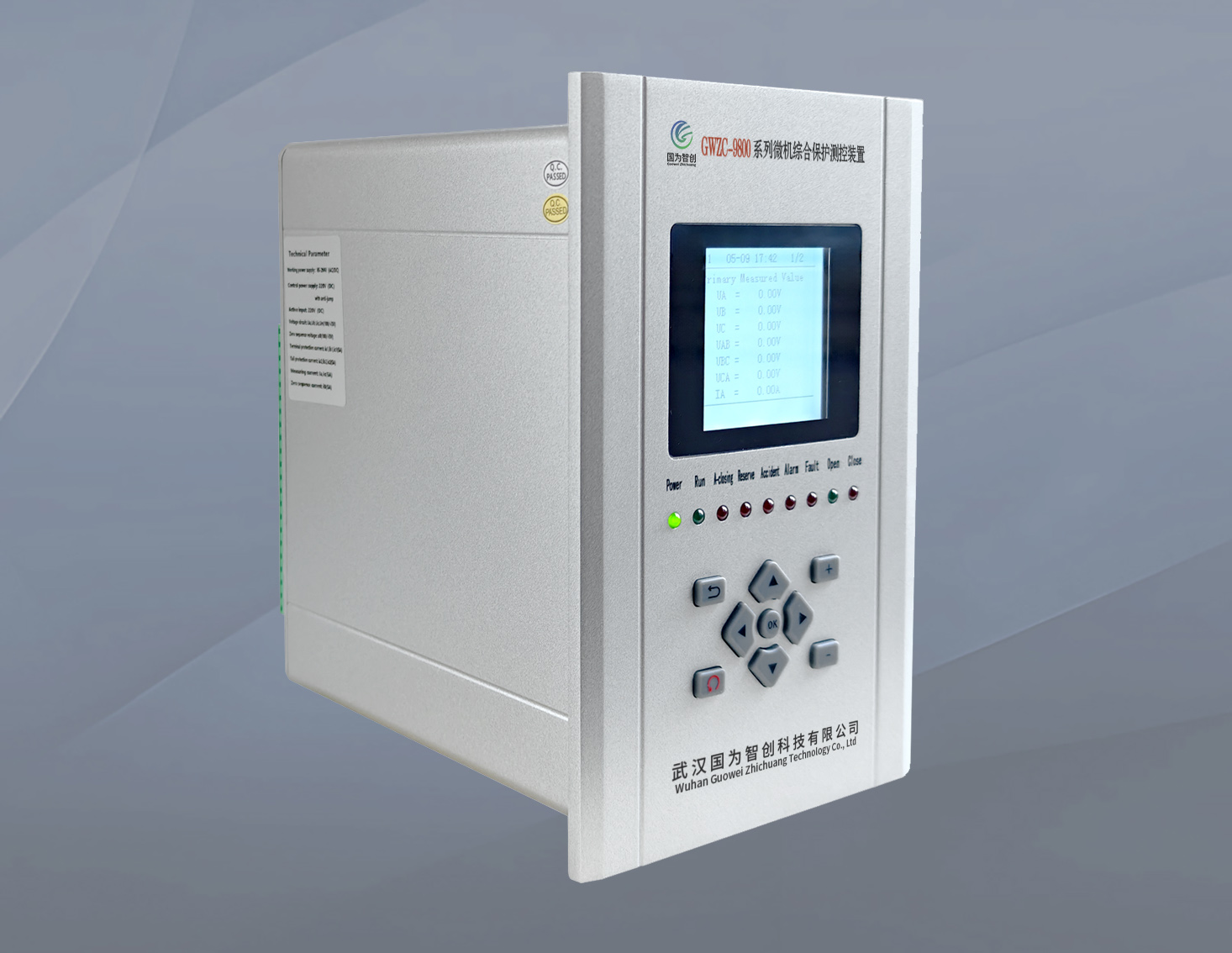

该装置硬件配置包含电源插件、开出插件、开入插件及CPU插件,支持21路有源开入和11路保护出口。通信方面配备双以太网接口、RS-485串行通信接口以及B码对时接口,支持IEC61850、MODBUS等多种通信规约,满足变电站自动化系统的集成需求。
装置工作温度范围-10℃~55℃,通过GB/T14598.26等多项电磁兼容标准测试,确保在复杂电磁环境下的可靠运行。记录容量方面可存储128次保护动作报告和32次装置自检信息,为故障分析和设备维护提供完整数据支持。装置还支持本地打印功能,可打印装置信息、定值、事件记录等内容,便于现场调试和维护。
二、GWZC-9828 主变非电量保护装置工作原理
GWZC-9828 主变非电量保护装置基于非电量保护原理,通过监测变压器本体及有载分接开关的各种非电气量信号实现保护功能。装置内置10路非电量保护通道,每路均可独立设置为告警或跳闸类型,并具有可配置的延时时间。
当非电量信号输入时,装置首先进行信号调理和滤波处理,消除干扰信号的影响。然后根据预设的保护定值和逻辑进行判断:若信号持续超过设定的延时时间,则根据配置的类型执行相应动作。对于跳闸类型的非电量(如本体重瓦斯、有载重瓦斯等),装置将驱动3J-5J跳闸继电器和12J事故信号继电器;对于告警类型的非电量(如本体轻瓦斯、温度升高等),则驱动13J告警继电器。
装置采用双重化设计理念,在硬件和软件层面均采取抗干扰措施。开入量采用光电隔离技术,确保信号采集的可靠性;保护逻辑采用定时器累积方式,避免瞬时干扰导致的误动作。所有非电量保护功能均可通过软压板远程投退,满足智能变电站的运行要求。装置还支持"远方"信号开入,当接收到远方信号时可开放继电器遥控功能,实现远程操作。
三、GWZC-9828 主变非电量保护装置主要功能
1. 非电量保护功能
装置提供10路可配置的非电量保护通道,包括:
瓦斯保护:本体轻瓦斯(告警)、本体重瓦斯(跳闸)、有载轻瓦斯(告警)、有载重瓦斯(跳闸)
温度保护:温度升高(告警)、温度过高(跳闸)、油温异常(跳闸/告警可选)
其他保护:风冷故障(跳闸)、压力释放(跳闸)、油位异常(告警)
每路保护均可独立设置延时时间(0-100s)和动作类型(退出/跳闸/告警)。
2. 信号采集与处理
支持21路有源开入量采集,输入电压可选AC/DC220V、DC110V或DC48V
开入量采用光电隔离技术,输入阻抗>20kΩ
具备开入量防抖功能,可设置遥信开入延时(0-50000ms)
非电量信号输入后,经过硬件滤波和软件算法处理,确保信号可靠性
3. 出口控制功能
11路保护出口继电器,接点容量8A@250VAC/30VDC
2路信号出口继电器(事故信号、告警信号)
1路装置失电信号出口
继电器动作时间典型值5ms,最大值8ms
可设置继电器出口展宽时间(0-50000ms)
4. 通信与对时
通信接口:2路以太网、2路RS485(其中1路与对时复用)
通信规约:支持IEC61850、MODBUS RTU等
对时方式:IRIG-B、SNTP、通信报文对时,对时精度≤2ms
支持双网冗余通信,提高通信可靠性

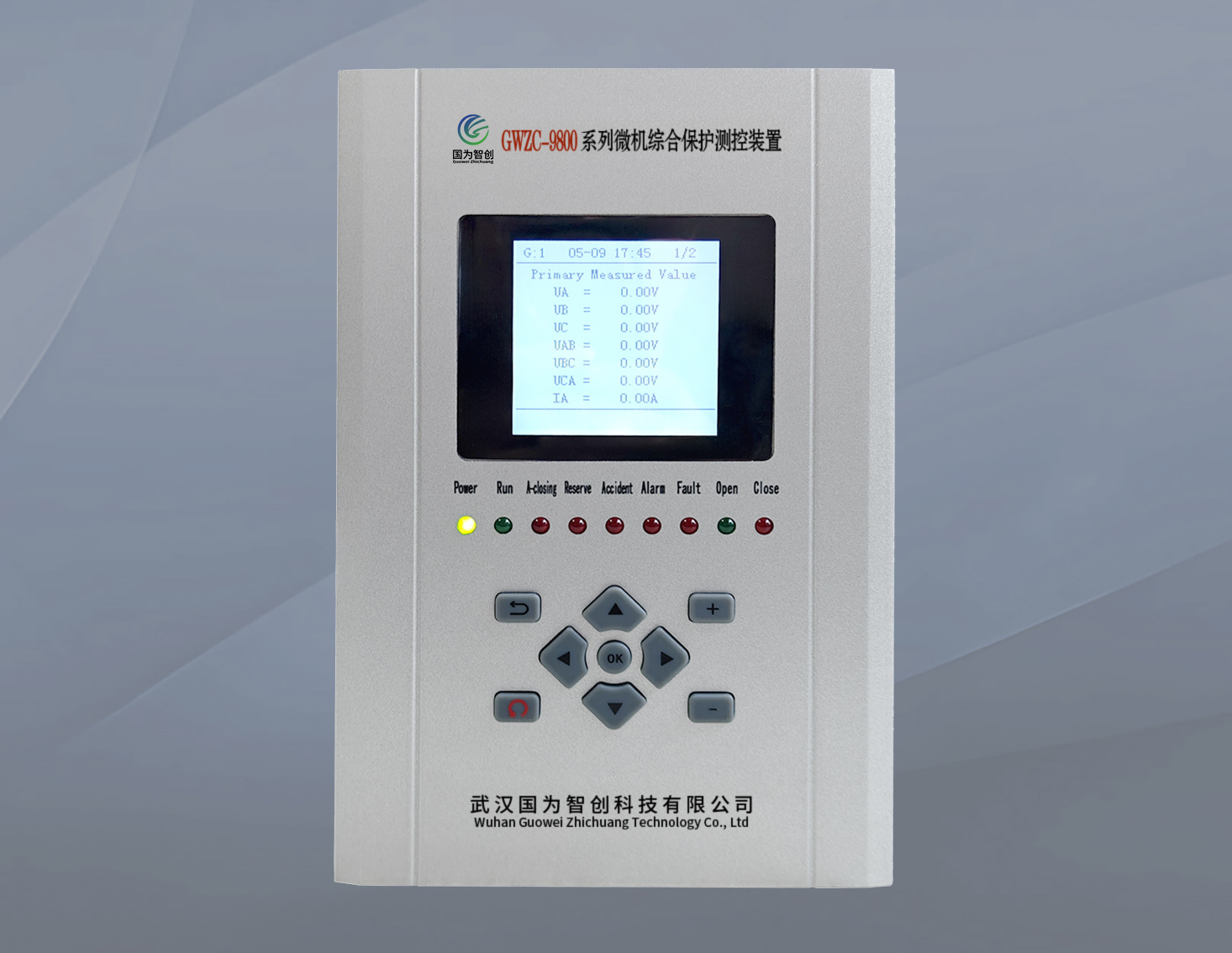

5. 人机交互功能
128×64图形液晶显示屏,支持中文显示
9个状态指示灯,显示电源、运行、事故、告警等状态
6个功能按键,支持菜单导航和参数设置
支持定值区切换(最多4组定值区)
具备本地调试功能,可进行出口传动测试
6. 事件记录与自诊断
循环记录128次保护动作报告
记录128次操作事件和32次自检信息
故障录波功能,记录故障前后的状态信息
完善的自检功能,实时监测装置健康状况
支持本地打印和远方调阅事件记录
7. 远程管理功能
支持远方查看和修改保护定值
可远程切换定值区和投退软压板
支持保护开入状态的远方监视
具备远方复归信号功能
通过"远方"开入量实现遥控功能闭锁/开放
装置通过上述功能的有机组合,为变压器提供全面的非电量保护解决方案,确保变压器在各种异常工况下都能得到及时有效的保护,保障电力系统的安全稳定运行。
