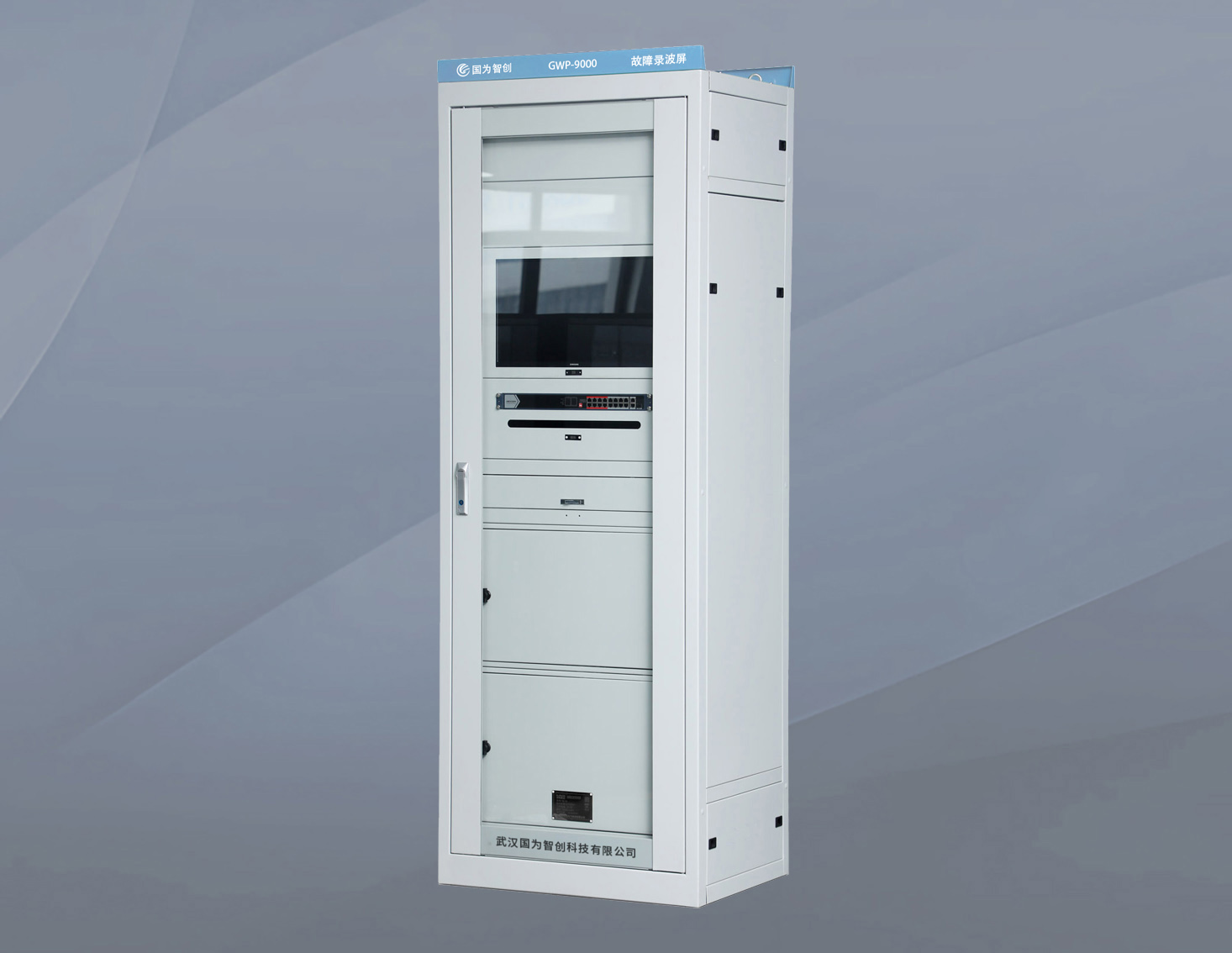

GWP-9000 故障录波屏

一、GWP-9000  故障录波屏的产品功能

     故障录波屏是电力系统监测设备的核心显示单元，主要用于实时记录和分析电网故障期间的电气参数变化。其核心功能包括：

     1. 高速数据采集：以≥4kHz采样率捕捉电压、电流瞬态波形，精确记录故障发生瞬间的暂态过程；

     2. 多通道监测：支持同时接入12-64路模拟量/开关量信号，全面覆盖线路、母线、变压器等关键节点；

     3. 智能触发机制：具备突变量启动、过限值启动等8种触发模式，准确捕捉各类短路、振荡等故障；

     4. 可视化回放：提供波形冻结、缩放比对、谐波分析等工具，支持故障前200ms至故障后2s全过程回放；

     5. 事件关联分析：自动关联SCADA信号与保护动作信息，生成包含相量图、序分量、阻抗轨迹的完整故障报告。

二、GWP-9000  故障录波屏的产品性能指标

 混合故障录波及分析装置

     1.暂态录波数据采用A-B-C段方式记录；

     2.暂态录波AB段采样率可整定,最高为10kHz，采样时长可设定不小于0.1s；

     3.C段为延长段，采样频率固定和AB段一致，采样时长固定0.1秒；

     4.AB段采样率为10kHz时，暂态录波谐波分辨率为100次；

     5.AB段采样率为10kHz时，暂态录波开关量分辨率为1ms；

     6. 25℃时，额定值下的各路电压、电流的有效值测量相对误差小于±0.5％；

     7. 有功功率、无功功率测量误差不超过±1.5%的视在功率；

     8. 装置的各路交流电压、交流电流相互之间的相位测量误差≤2°；

     9. 温度在-10℃～+55℃范围内变化引起装置的变差不大于2.5%；

     10.数据包时标分辨率不大于1μs；

     11.模拟量和GOOSE数据同步精度不大于1ms；

     12.光纤发送功率：-20dBm～-14dBm；

     13.光接收灵敏度：-31dBm～-14dBm；

     14.GOOSE采集4个百兆光口或2个百兆、2个千兆口；

     15.接入的GOOSE链路最大96个，经挑选的GOOSE信号最大512路；

     16.接入的常规开关量通道最大32路。

 混合故障录波及分析装置

     1.模拟量通道：≤96个；

     2.开关量通道：≤192个；

     3.数据记录格式：COMTRADE；

     4.数据记录方式：暂态记录+连续记录；

     5.暂态记录数据：≥3000次(可设)；

     6.连续记录数据：≥7天；

     7. 25℃时，额定值下的各路电压、电流的有效值测量相对误差小于±0.5％；

     8. 有功功率、无功功率测量误差不超过±1.5%的视在功率
