GWZC-9000 系列 防孤岛保护测控装置

一、GWZC-9000防孤岛保护测控装置适用范围

       本装置适用于高压/低压分布式发电系统并网点的防孤岛保护测控装置，可组屏安装，也可在开关柜就地安装。装置含有保护、测量、通信等多种功能

二、GWZC-9000防孤岛保护测控装置的产品特点

       1.采用32位高性能微控制器，集成DSP和FPU，高效完成保护运算、出口逻辑、事件记录、故障录波、后台通信等功能。高性能的硬件保证了装置在每一个采样间隔对所有模拟量以及开入量进行实时计算。装置硬件配置灵活，采用内部高速总线，具有易于扩展、易于维护的特点。

       2.采用16位独立AD实现高精度采样，配合采样坏点滤除算法，提高交流信号采集的抗干扰能力；

       3.具有友好的人机接口，具备方便的现场装置测试功能；

       4.装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置；

       5.整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射等均满足相关标准；

       6.具有丰富的外部接口，配备双以太网接口、RS-485串行通信接口以及B码对时接口等；

三、GWZC-9000防孤岛保护测控装置的核心功能

1、保护功能

      频率保护：过频I/II段、低频I/II段、频率突变保护。

      电压保护：过压I/II段、低压I/II段（PT断线闭锁）。

      电流保护：三段式过流（带方向闭锁）、零序过流/过压保护。

      其他：逆功率保护、外部联跳、PT断线检测、谐波检测、系统失电保护。

      特殊功能：有压自动合闸（含闭锁逻辑和合闸次数限制）。

2、测控功能

      采集量：三相电压/电流、线电压、零序电压/电流、有功/无功功率、功率因数、电度量。

      开入量：21路有源开入（支持AC/DC 220V、DC 110V/48V）。

      出口量：11路保护出口、2路信号出口、1路装置失电出口。

3、通信与对时

      通信接口：双以太网（支持103规约）、双RS-485（第二路与对时复用）。

      对时方式：IRIG-B、SNTP、通信报文对时，精度≤2ms。

4、高级功能

      远程管理：定值查看/修改、软压板投退、运行状态监视、信号复归。

      本地打印：支持定值、事件记录、故障录波打印。

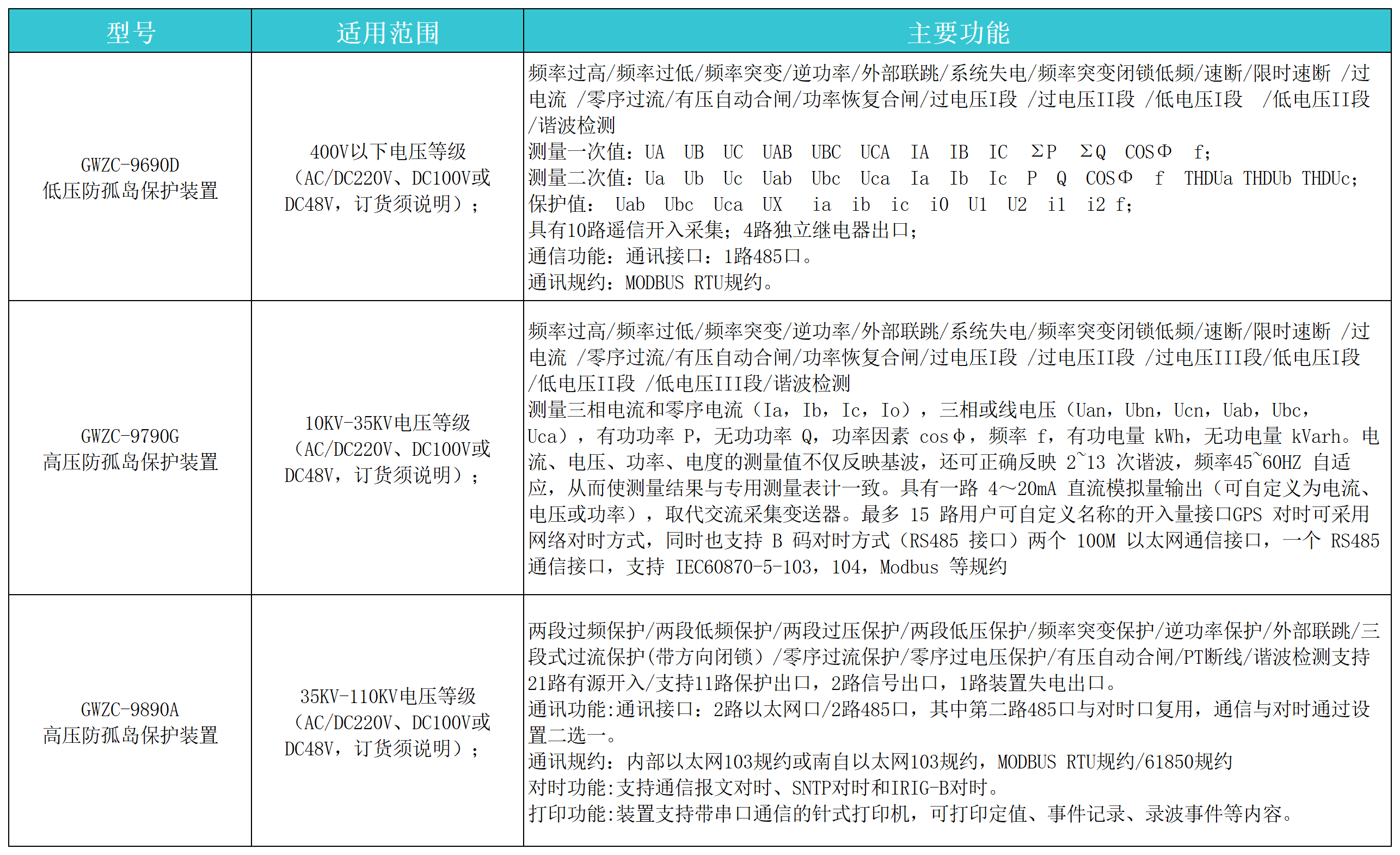

四、GWZC-9000防孤岛保护测控装置的选型和主要功能
