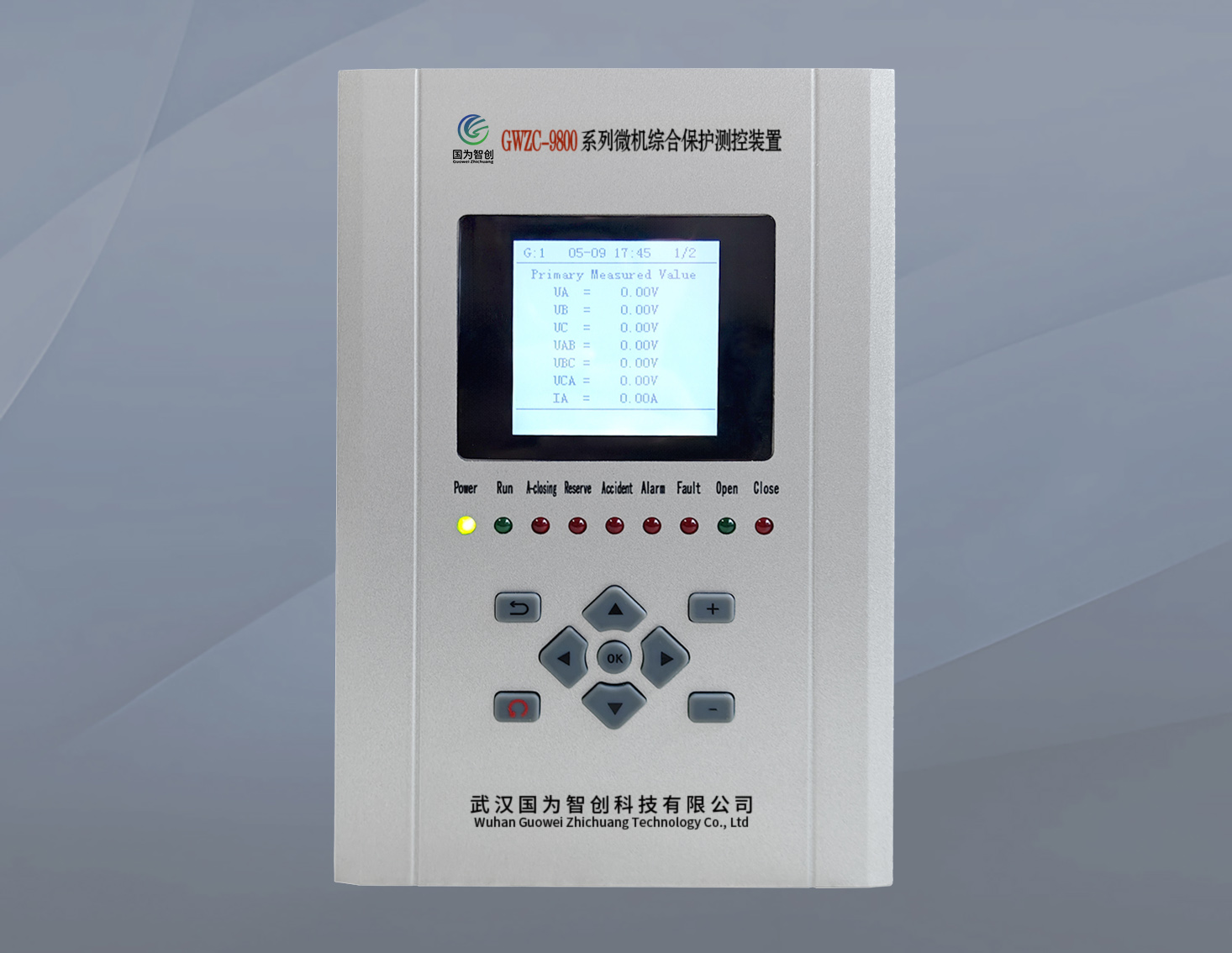

GWZC-9000 系列 故障解列保护装置

一、GWZC-9000 故障解列装置介绍

       频率电压解列装置适用于110kV及以下电压等级和以电光伏电站、风电站的小电源并网供电系统，具有低频、低压、高频、高压、外部联跳等保护功能。

二、GWZC-9000 故障解列装置的核心功能

      低频解列保护，可投入欠流闭锁和滑差闭锁（二段时限的低频解列保护）

      高频解列保护，可投入滑差闭锁（二段时限的高频解列保护）

      低压解列保护（二段定值的低压解列保护）

      过压保护保护（二段定值的过压保护保护）

      线路失压保护

      零序过压保护（跳闸、告警，二段定值的零序过压保护）

      外部联跳

      测控功能：

      多路遥信开入采集、装置内部遥信、事故遥信（可扩展到40路遥信和3组温湿度测量）

      故障录波（可最多存储16条动作记录）

      开关遥控跳、合闸

      多路中央信号输出

      遥测量：三相电压，三相电流

      多路可编程备用出口

      通讯功能：

      高速RS485现场总线，标准Modbus规约，通讯速率最高可达19.2kbps

      可选配单路或双路以太网进行组网，标准IEC103通讯协议，订货时需注明

      RS485接口也可复用为对时接口，支持IRIG-B对时方式

三、GWZC-9000 故障解列装置特点

      1. 采用32位高性能双核微控制器，主MCU集成DSP和FPU，完成保护运算、出口逻辑、事件记录、故障录波、后台通信等功能，从MCU完成人机交互功能。高性能的硬件保证了装置在每一个采样间隔对所有模拟量以及开入量进行实时计算。装置硬件配置灵活，具有易于扩展、易于维护的特点。

      2. 采用16位独立AD实现高精度采样，配合采样坏点滤除算法，提高交流信号采集的抗干扰能力；

      3. 具有友好的人机接口，具备方便的现场装置测试功能；

      4. 装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置；

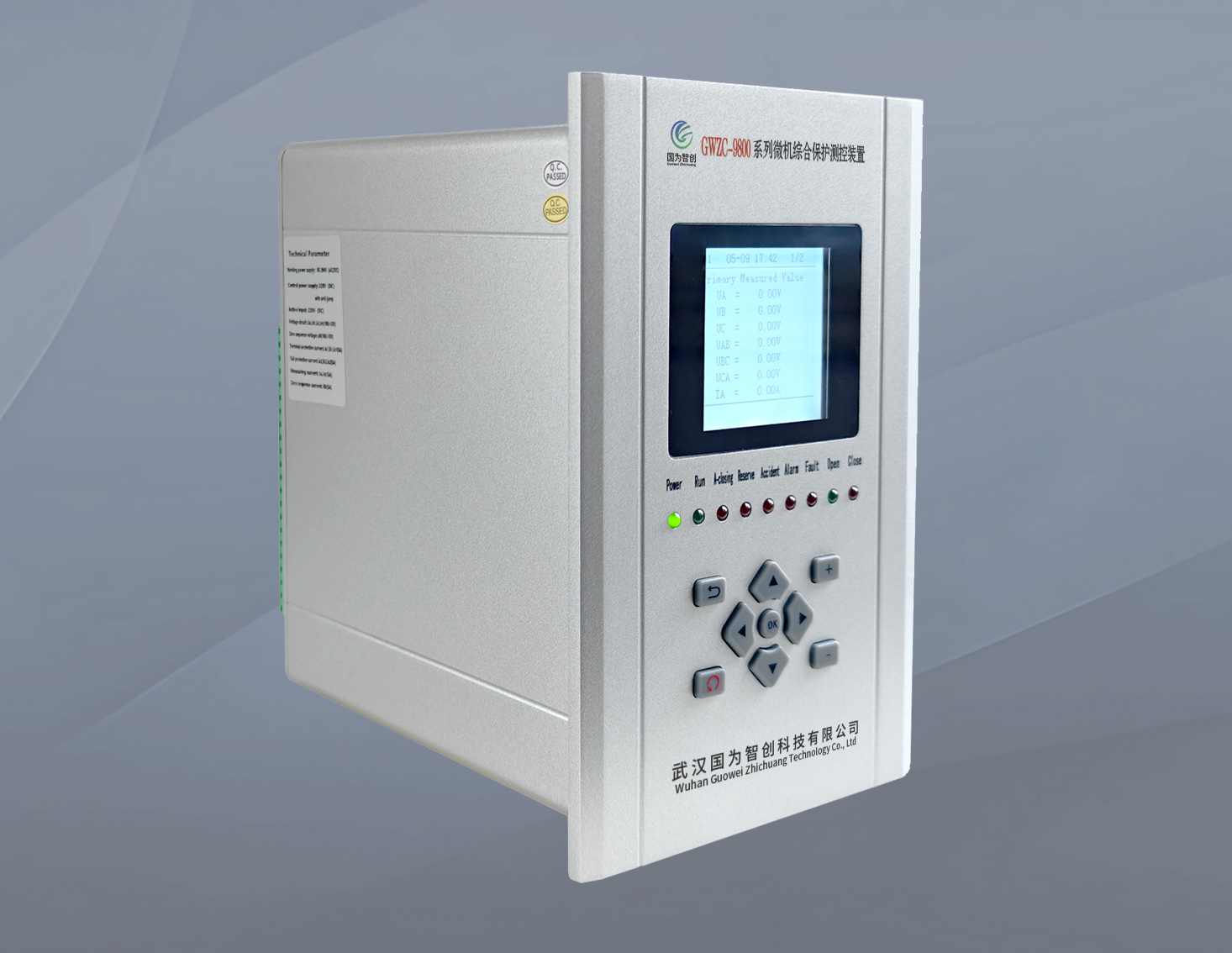

      5. 整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射等均满足相关标准；

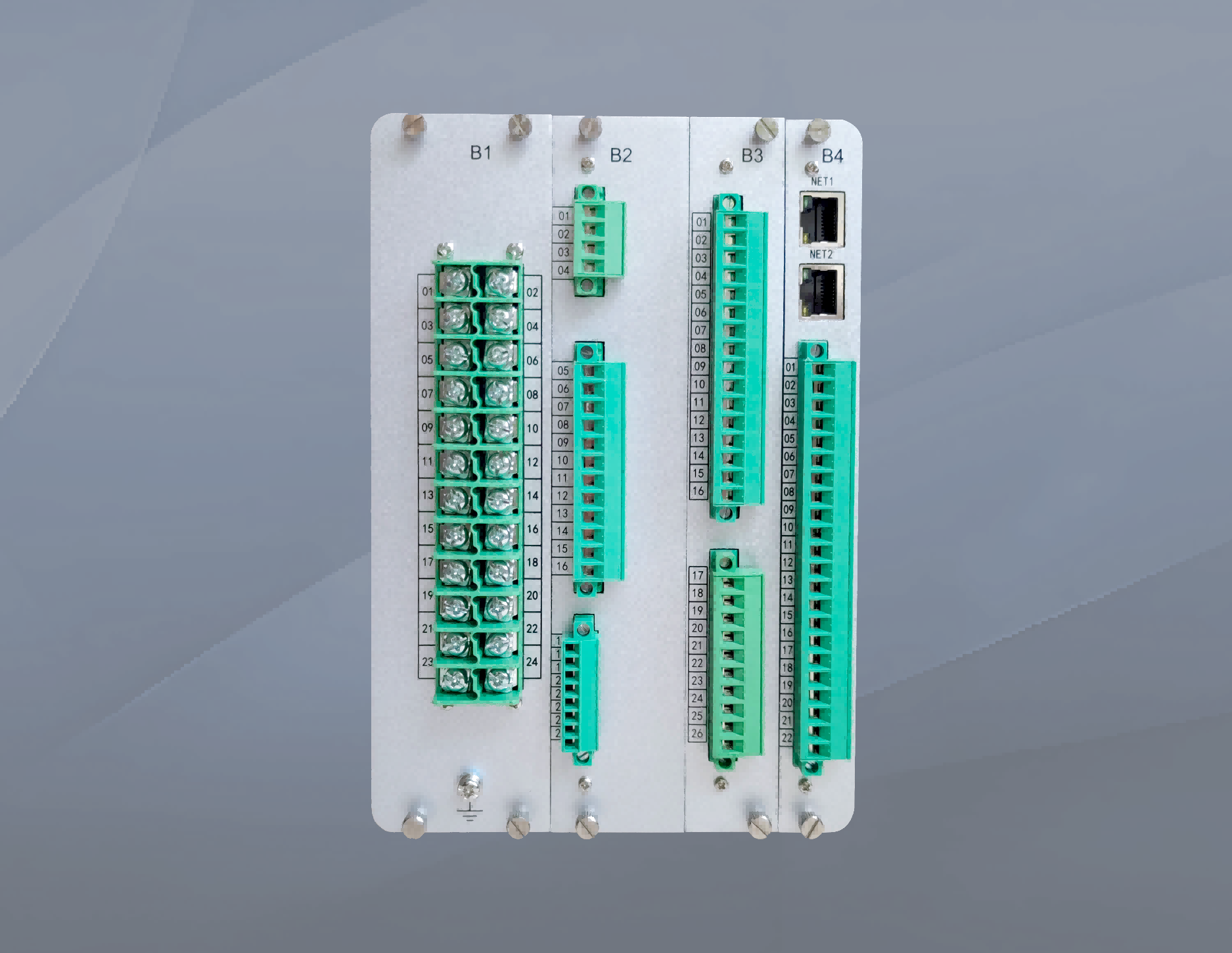

      6. 具有灵活的通信方式，配有双以太网接口、双RS-485接口以及独立的对时接口；

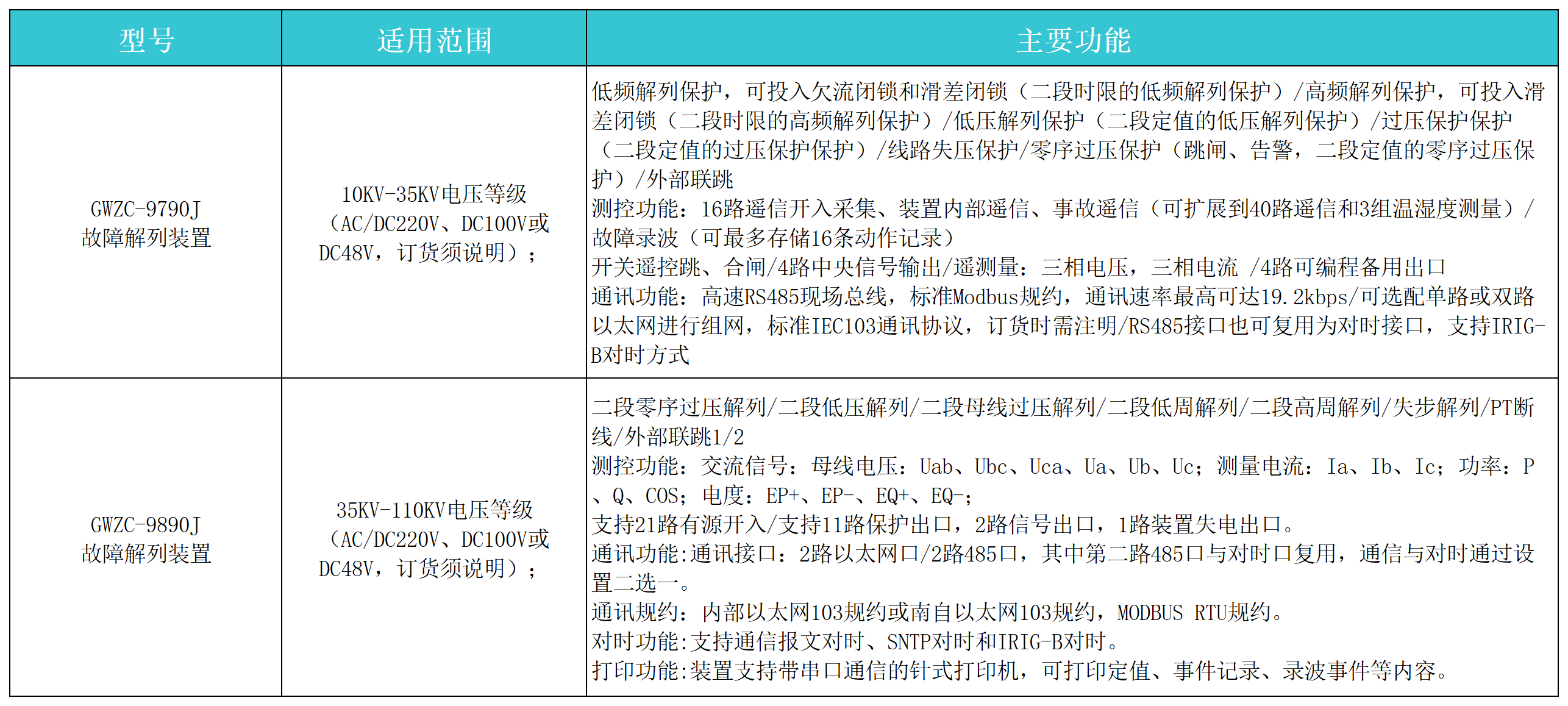

四、GWZC-9000 故障解列装置特点的选型和主要功能
