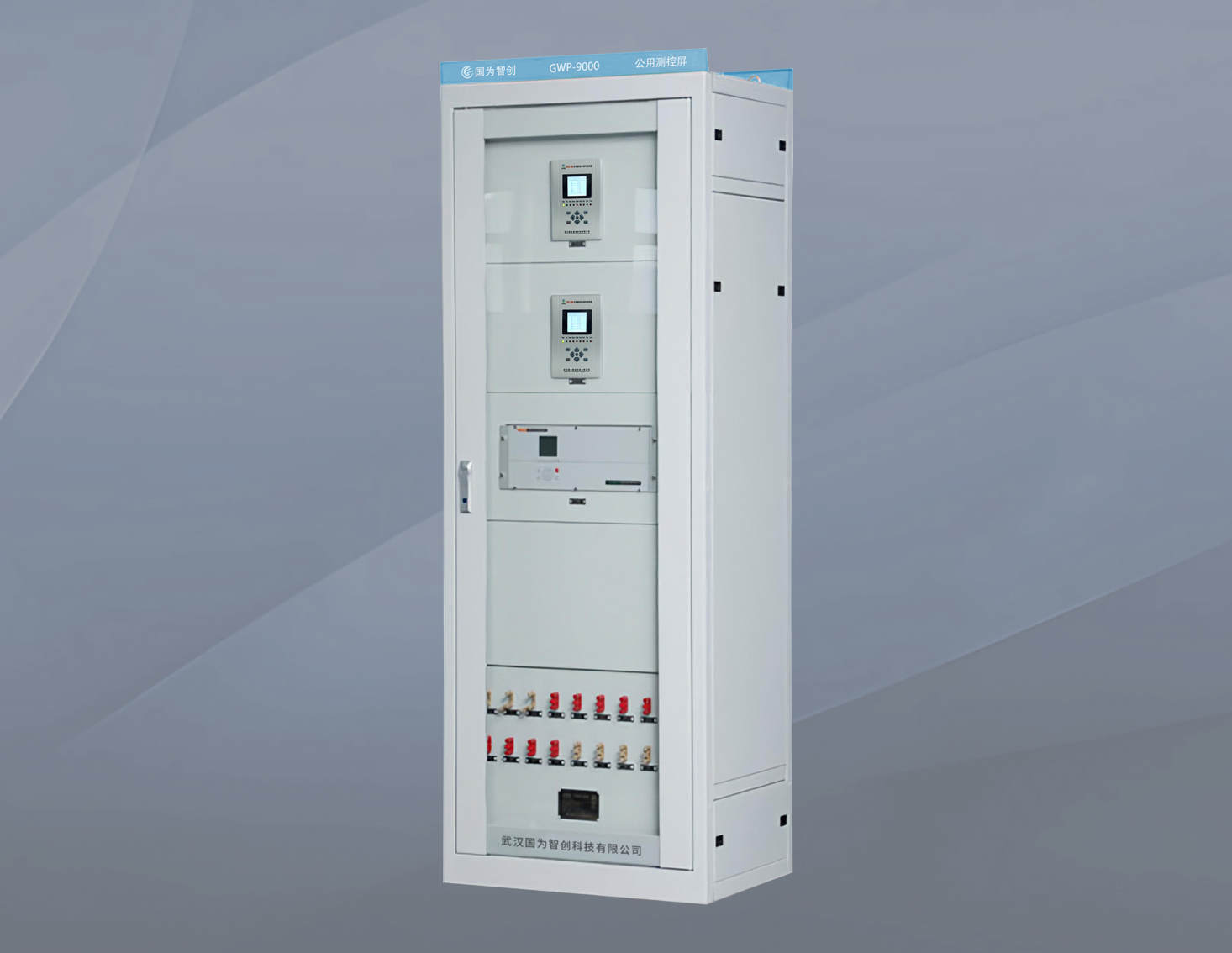

GWP-9000 公用测控屏

适用范围:  变电站、分布式光伏电站、大型地面电站、光储一体化、智能电网

主要功能:  集成数据采集、设备控制、通信管理三大模块。在变电站或光伏电站中,它负责采集非专用间隔的模拟量(如母线电压、电流)和开关量(如GPS信号、刀闸位置),并将数据上传至后台监控系统,实现全站设备的集中监控。

系统组成:  2260*800*600屏体、公用测控装置、空开、压板、导轨条、光纤配线架。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWP--9000  公用测控屏的介绍

       公用测控屏集中监视升压站母线电压、站用电状态,同时接收箱变上传的各箱变运行数据(如光伏阵列箱变温度、风机箱变功率)。变电站自动化控制10kV母线设备,采集直流系统绝缘状态;当二次保护设备告警时,公用测控屏触发声光报警并推送给运维人员。


二、GWP--9000  公用测控屏的核心功能

       全站公共信号采集

         电气量监测:母线电压、频率、站用变电流、直流系统电压等。

         非电量监测:环境温湿度、火灾报警、安防信号、照明状态等。

         开关状态:隔离开关、接地刀闸位置信号。

       远程控制与调节

         断路器/隔离开关的遥控分合闸。

         站用电源切换、无功补偿装置投切。

         空调、风机等辅助设备的启停控制。

       数据转发与通信管理

         汇总各间隔层设备(如TY8663)数据,上传至调度主站。

         支持IEC 61850、104、Modbus等协议,实现多系统互联。

       事件记录与告警

         记录全站SOE事件(如开关变位、保护动作)。

         异常状态实时告警(PT断线、母线接地等)。


三、GWP--9000  公用测控屏的技术参数

       遥测采集

         支持6路电流(5A/1A)、6路电压(100V或100/√3 V)输入,采用两表法/三表法计算:

         基波+2~13次谐波测量,精度达0.2级(电流/电压)和0.5级(功率)。

         计算量:三相电压/电流、线电压、有功/无功功率、功率因数、频率、电度量。

         直流测量:标配3路4-20mA(温度)、3路直流信号;可选3路0-5V输入。

       遥信处理

         126路开关量输入(可扩展至168路),光电隔离(220V),分辨率<2ms。

         支持软件去抖动,可自定义每路信号类型(普通/动作/告警遥信)。

       遥控输出

         24路继电器输出,接点容量:5A(DC220V),支持跳闸/信号接点模式。

         硬件闭锁设计,防止误出口。

       保护与告警功能

         母线电压保护(四段母线独立配置):

         零序过压、过电压、低电压保护(动作值、时间可整定)。

         PT断线检测(四段独立投退)。

         非电量信号处理:通过DI通道配置,支持动作跳闸或告警(如轻瓦斯、温度异常)。

       通信与对时

         双以太网接口:支持IEC 60870-5-103协议,10M/100M自适应。

         RS485接口:支持Modbus协议,可复用为IRIG-B对时接口(GPS同步)。

         支持网络对时和B码对时,确保全站时钟统一。

       高级特性

         故障录波:16条录波记录,14路模拟量(1ms间隔),Comtrade格式。

       硬件可靠性

         宽温工作(-25℃~+70℃),功耗≤10W(静态)/20W(动作)。

         通过10项EMC认证(IV级抗扰度),抗震抗冲击。
