GWZC-8100 系列 新能源箱变保护测控装置

一、GWZC-8100 系列新能源箱变保护测控装置介绍

       新能源箱变保护测控装置，以解决其中存在的问题。该装置能够对箱变进行保护和远程监控，全面实现对风电箱变的“遥信、遥测、遥控、遥调”四遥功能；对光伏阵列中的汇流箱、直流柜、逆变器也实现“遥信、遥测、遥控、遥调”四遥功能；可以通过光纤环网接入升压站综合监控管理系统，实现升压站对光伏发电单元和风电场的远程管理，满足光伏电站以及风电场数字智能化“少人值班” 的运行管理模式要求

       核心功能：交流测量：三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度非电量保护：轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相，网门跳闸、烟雾报警、门开报警、非电量1~4、常规保护：差速断保护，比率差动保护、三段式电流保护、零序电流保护、过电压保护、欠电压保护

二、GWZC-8100 系列新能源箱变保护测控装置的特点

      传统的风电或光伏电站中一般采用分散设备如PT、电流变送器、电压变送器、PLC、防雷模块等设备来完成对箱变变压器的保护、测控和信息上传等功能，但是由于采用了多种辅助设备，使得整个系统接线故障率高，调试、运行、维护难度大，同时涉及多个厂家设备，以致系统在投运、调试和维护过程中协调难度大、效率低、成本高。

新能源箱变保护测控装置采用一体化设计，集中了多种保护测控、非电量保护、通信管理机、光纤交换机、远程/就地控制等功能，单一设备即可完成多个设备才能完成的任务，减少故障率，降低了产品使用难度和运行维护成本。

      集中监控

本装置将多种分散装置和仪表的功能组合集中，对风电或光伏箱变变压器实时监控其电流、电压、油位及油温等电量和非电量，并通过装置双光纤组件组成光纤环网，将数据上传至主站。

      增强对变压器的保护功能

本装置集成了变压器继电保护的功能：差动保护，非电量保护，三段式过流保护、零序电流保护、过电压及低电压保护等，其保护功能可以通过定值控制字投退，方便用户选择使用。

      事故记录及存储功能

本装置记录变压器的运行状况，对于变压器的保护跳闸事件、遥控事件、开关变位、非电量变位等SOE事件按时间顺序记录，方便用户调阅和检查。

      就地操作

本装置配置了显示器、键盘和指示灯，方便维护巡检人员就地调阅变压器的监控、保护、开关变位、历史记录及装置通信情况等信息。

      光纤以太网通讯

本装置采用自愈式环形光纤以太网，从根本上解决了风电场及光伏场各箱变之间过于分散，距离远等通讯上困难。自愈式环形光纤以太网特点是接线简单，通讯速度快、距离远、对网络故障有一定的自愈性。

      维护方便，运营成本降低

装置采用一体化设计，相对分散装置和仪表组合的监控方式，简化了接线复杂程度，降低了运营维护成本。

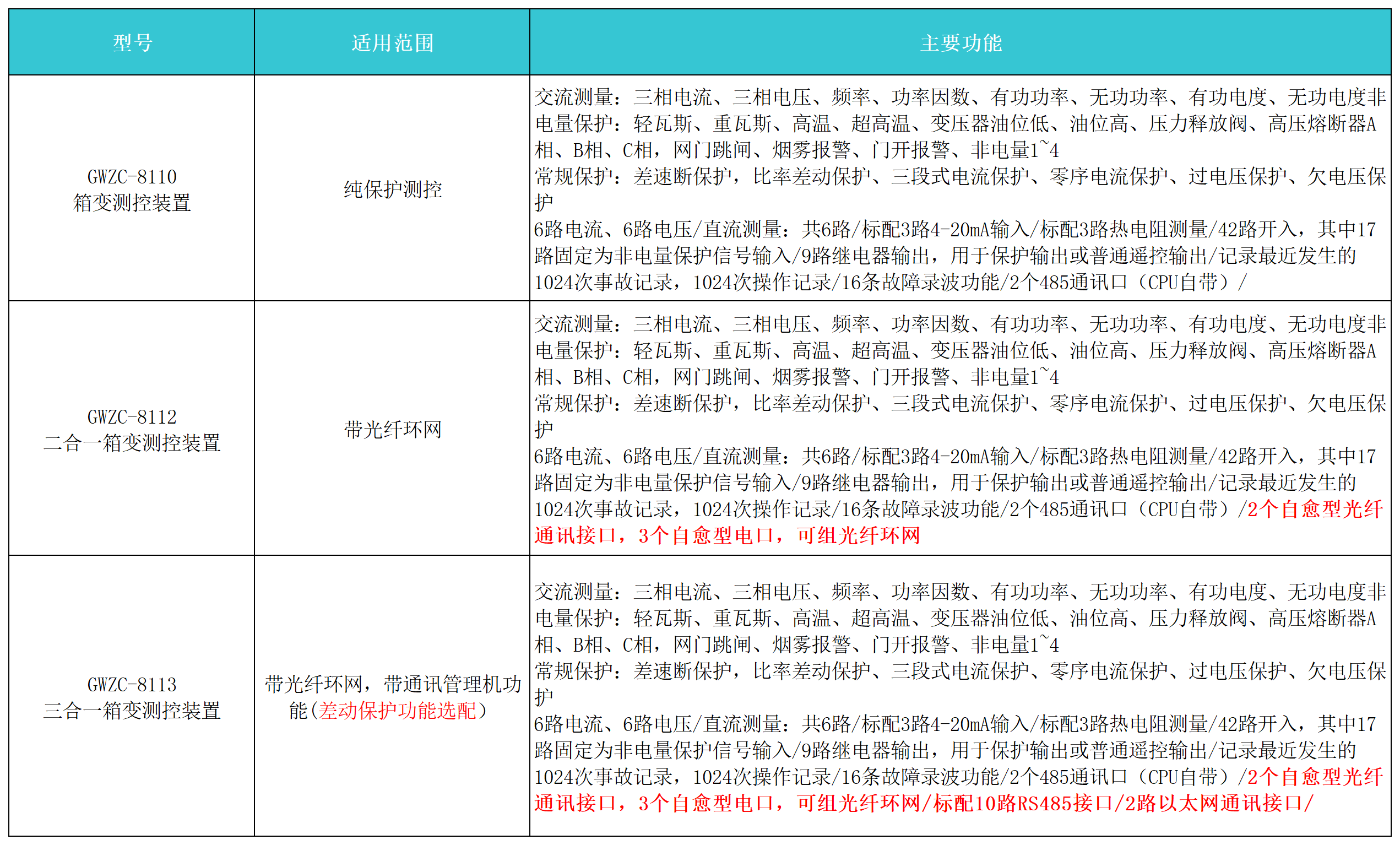

三、GWZC-8100 系列新能源箱变保护测控装置的主要功能和选型
