GWZC-9000 系列 A类电能质量在线监测装置

适用范围:光伏电站、风电场并网点,监测谐波注入与电压波动、化工、冶金、轨道交通等需保障设备安全运行的行业。

核心功能:频率偏差、电压偏差、三相不平衡度、功率因数、谐波(2~65次)、间谐波(0.1~59.9次)、包括谐波含有率、总畸变率(THD)、

选型参考:10KV以下电压等级选择GWZC-9681、10KV-35KV电压等级选择GWZC-9781可选配多通道61850协议、35KV-110KV电压等级选用GWZC-9781,集成谐波分析与故障录波光纤取值,适用智能站。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWZC-9000  系列 A类电能质量在线监测装置介绍

       随着电力行业系统运行管理的系统化、网络化、自动化和智能化,通讯网络和因特网技术的日益成熟发展和普及,出现了三网合一的趋势。功能单一的电力系统测量仪表已经不适应现代化电能管理的需要。因此开发一种新型的、通用性好、应用范围广的电能质量监测装置,集测量和通讯等功能于一体,能有效的进行电能质量监测,对于保证电力系统运行的安全性、经济性和可靠性都具有重要的意义。


二、GWZC-9000  系列 A类电能质量在线监测装置参数特点

      1、 我公司研制的GWZC-9000 电能质量监测装置,ARM 加 DSP 数据采集板模式, DSP 具有极强的数据处理能力用来完成数据的采集与传输,核心硬件处于国内先进水平。

      2、ARM 用来进行数据的计算、统计、显示、存储、按键、通讯。采用 LINUX 嵌入式操作系统作为软件平台,全部软件采用 C++ 高级语言编程,保证了系统的高可靠性和高移植性。

      3、DSP 数据采集部分采用同步采样的 16 位高速 A/D 转换器,采集精度高,实测精度达到电能质量监测指标国家标准 A 级的要求;

      4、大容量的存储空间,满足电能质量监测装置对数据存储的要求,可保存最长 1 年的历史数据掉电不丢失。

      5、采用了硬件锁相环技术,频率自动跟踪,防止了在电力系统频率变化时对监测指标的影响,防止了频率“泄漏”。

      6、强大的通讯接口,装置配置了工业以太网,通讯速率高达 100Mbps,还配置有 RS485、USB 通讯接口,可选择多种通讯方式与远方管理中心交互数据;

      7、核心硬件采用四层印刷电路板(PCB)工艺和 SMT 工艺,硬件可靠性和电磁兼容能力达到国内先进水平,达到了国标对电能质量监测装置的 EMC 的要求。

      8、在监测功能方面,装置除具有常规的电能质量稳态指标的监测外,还对电能质量的暂态扰动,主要是电压的骤升、骤降进行监测和记录,具有较强的实用性。

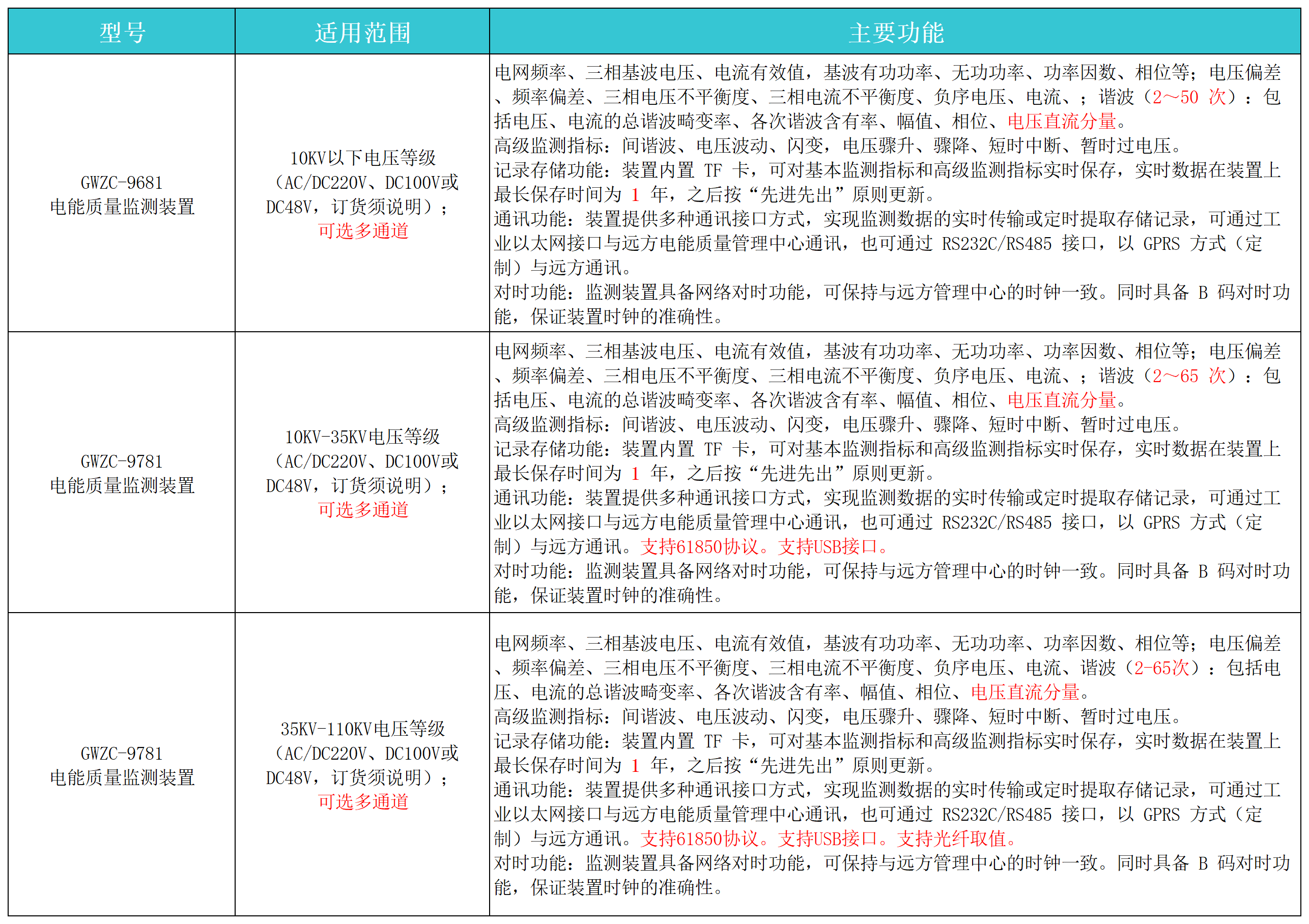

三、GWZC-9000  系列 A类电能质量在线监测装置功能以及选型

       基本监测指标:

       电网频率、三相基波电压、电流有效值,基波有功功率、无功功率、功率因数、相位等;

       电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序电压、电流、电压直流分量;

       谐波(2~65 次):包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。

       高级监测指标:间谐波、电压波动、闪变,电压骤升、骤降、短时中断、暂时过电压。

       显示功能:

       装置面板上带有大屏幕彩色 LCD 显示屏,实时显示电能质量监测指标的数据。

       设置功能:可对装置基本参数、越限参数进行设置、修改和查看,并设有密码保护。

       记录存储功能:

       装置内置 TF 卡,可对基本监测指标和高级监测指标实时保存,实时数据在装置上最长保存时间为 1 年,之后按“先进先出”原则更新。

       统计功能:

       装置具有对主要监测指标的在线统计功能,可统计分钟内监测指标的三秒平均值。

       通讯功能:

       装置提供多种通讯接口方式,实现监测数据的实时传输或定时提取存储记录,可通过工业以太网接口与远方电能质量管理中心通讯,也可通过 RS232C/RS485 接口,以 GPRS 方式(定制)与远方通讯。

       对时功能:监测装置具备网络对时功能,可保持与远方管理中心的时钟一致。同时具备 B 码对时功能,保证装置时钟的准确性。

       事件触发记录功能:

       可根据设定事件触发阈值,记录事件触发记录并保存事件日志以供查询。

类电能质量在线监测装置
