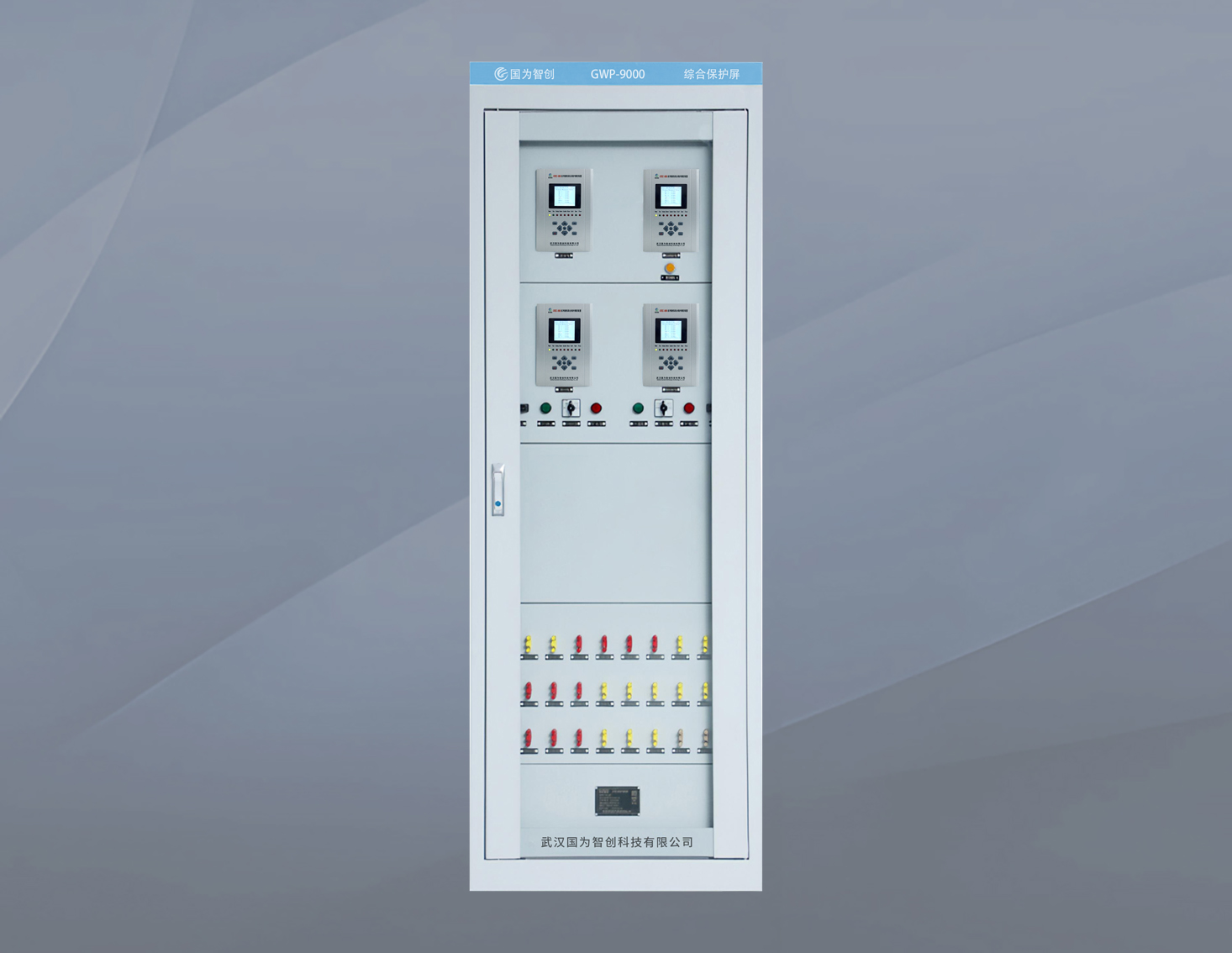

GWP-9000综合保护屏

适用范围:适用于6kV~220kV电压等级的变电站、开闭所及大型地面电站、分布式屋顶光伏、风力电站、山地光伏、光储一体化电站

主要功能:防孤岛保护、频率故障保护及电能质量数据采集,公用测控模拟量开关量采集要求

屏柜组成:综合保护屏一般由防孤岛保护装置、故障解列装置(频率电压解列装置)、在线式电能质量监测装置、屏体及辅材组成


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWP-9000综合保护屏的介绍

       随着智能电网建设加速,电力系统对设备集成化、保护精准性要求显著提升。综合保护屏作为变电站、发电厂的核心二次设备,通过集成防孤岛保护、故障解列装置、公用测控装置 、电能质量监测装置等多重保护,实现电力系统运行状态的全方位监控与故障快速切除,有效降低停电损失,提升电网自动化水平,是构建新型电力系统的关键基础设施。


二、GWP-9000综合保护屏的核心功能以及主设备构成

1、防孤岛保护装置

     防孤岛保护装置用于检测电网异常并快速切断分布式电源与电网的连接,防止孤岛运行。核心功能包括:

  (1)多参数监测:实时检测电压、电流、频率、功率等参数,支持三段方向过流、逆功率、过压/低压、系统失压、频率突变等保护逻辑。

  (2)孤岛判定:当电网出现电压骤降/骤升(如线电压<300V或>450V)、频率超限(过高/过低)、逆功率(发电侧向电网倒送电)时,触发跳闸指令断开并网点开关。

  (3)自动重合闸:在电网恢复稳定后,自动检测有压条件(如电压360-420V,频率47-52Hz)并重新合闸。

  (4)谐波保护:监测电压二次谐波含量(阈值30%),防止谐波污染。

  (5)PT断线检测:识别电压互感器断线故障,避免误动作。

  (6)支持Modbus通信和故障录波,适用于光伏/风电并网保护,确保电网故障时电站安全脱网。

2、电网故障解列装置:

     电网故障解列装置用于电力系统失稳时的紧急解列控制,防止崩溃扩大。主要功能:

  (1)高频/低频解列:分五轮动作,监测系统频率越限(如低频49Hz/高频52Hz),结合电压闭锁(如<10V闭锁)和延时(1秒)切除负荷或电源。

  (2)高压/低压解列:检测线电压异常(如低压80V/高压120V),配合滑差闭锁(频率/电压变化率超限)防止误动。

  (3)失步振荡解列:通过相位角分区和振荡周期计数(默认5次)识别失步,按最低电压定值(12V)动作。

逆功率闭锁:发电侧逆功率时闭锁其他保护,优先处理功率倒送。

  (4)PT断线告警:电压突变时闭锁相关保护。支持多轮分级控制、Modbus和IEC 60870-5-103/104通讯,适用于区域电网解列及黑启动场景

3、电能质量监测装置

    该装置实时监测电网电能质量指标并预警,适用于新能源并网评估。核心功能:

  (1)稳态监测:电压偏差(±10%)、频率偏差(±1Hz)、三相不平衡(电压/电流阈值5%)。

  (2)动态监测:捕捉电压骤降(<60%额定值)、短时中断(<20%)、闪变(短时Pst>0.5/长时Plt>0.5)。

  (3)谐波分析:监测2-50次谐波(电压THD>5%告警)及0.5-49.5次间谐波,符合国标A级精度。

  (4)暂态记录:触发录波功能存储故障前2周波+故障后8周波数据。

  (5)通讯与告警:支持RS485/以太网(Modbus/IEC 60870-5-103/104),输出16路开关量告警。可设定CT/PT变比(如5A/100V),适用于光伏电站并网电能质量评估及合规性分析。

4、公用测控装置

     公用测控装置是具备测量、监控和远程管理功能。其核心功能包括实时监测三相电压、电流、功率等电气参数,最多支持128路开关量输入采集和16路继电器输出控制,集成零序电压告警、PT断线检测等保护功能。装置采用32位处理器和16位AD采样,配备160×160点阵中文液晶屏,提供本地菜单操作及事故报文显示。支持多通讯接口,含1路RS485(Modbus协议)和2路以太网(IEC 60870-5-103/104),可实现远程分合闸控制及数据上传。具备IRIG-B码对时功能,内置防跳回路,支持CT/PT变比设置及一次值显示。通过10项电磁兼容认证,适应-10℃~+55℃工作环境,支持柜体安装或组屏安装,静态功耗低于10W。标配42路交直流两用强电开入,提供事故追忆、定值整定、压板投退等功能模块,满足配电系统无人值守需求。
