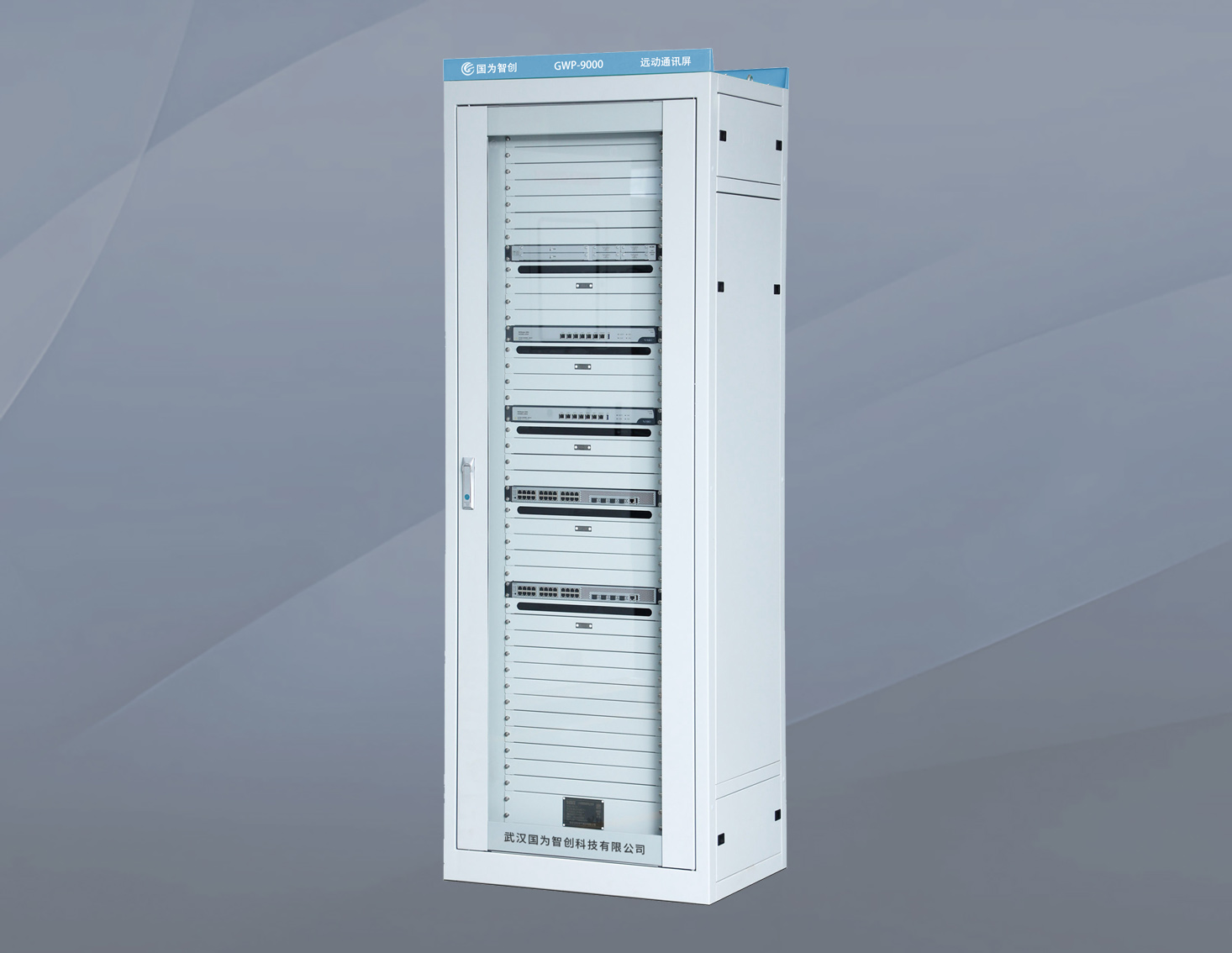

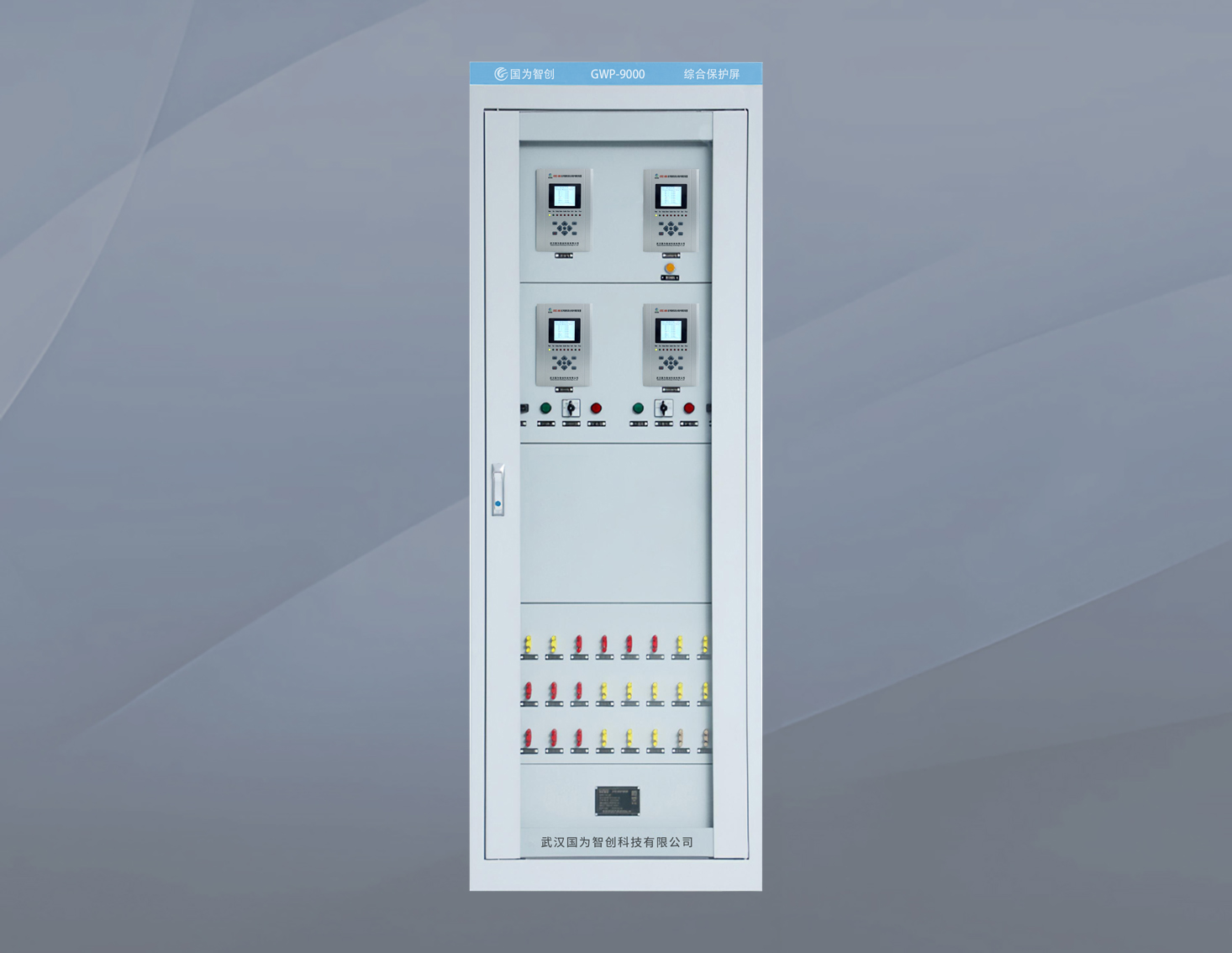

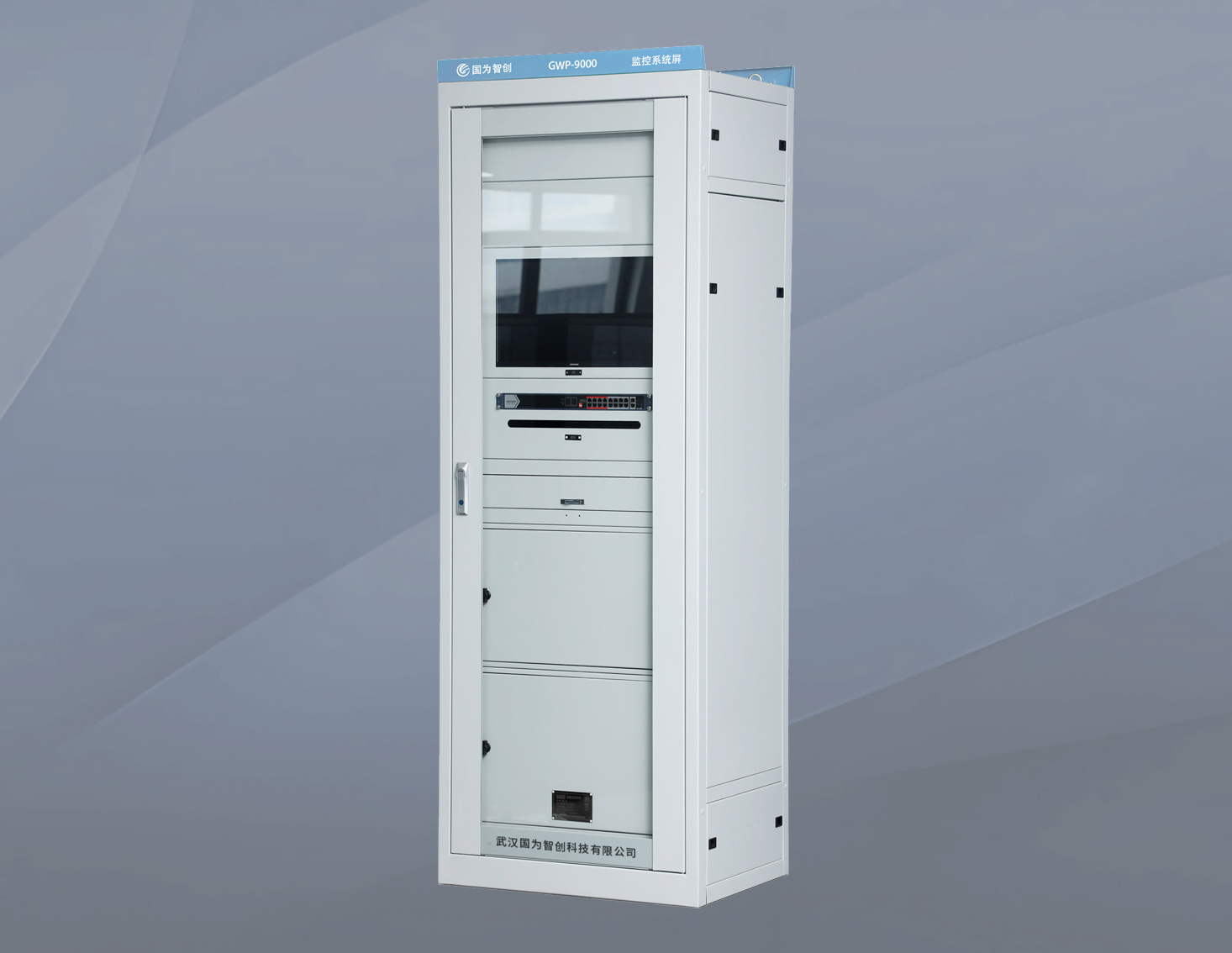

GWP-9000远动通讯屏柜

GWP-9000远动通讯屏简介

       远动通讯（Remote Terminal Communication）是电力自动化系统的核心通信枢纽，承担电站运行数据采集、调度指令传输及系统安全防护功能集电力数据采集、开关信号采集、远程参数修改、调度中心控制的一种控制系统屏，它往往承载着电力系统远程监控与控制的核心技术，通过采集发电场站的电气参数（如电压、电流、功率等），与调度中心进行实时数据交互，并执行远程指令（如AGC/AVC调节、故障隔离等）。

      远动通讯屏根据项目不同以及设计人员的设计思路不同，一般包括如下装置：远动通信管理机、工业以太网交换机、公用测控装置、对时装置（GPS/北斗时间同步）、纵向加密装置、故障解列装置（或叫频率电压异常紧急控制装置）、防孤岛装置、电能质量监测装置、光纤配线架、群调群控装置、AGC/AVC装置、RTU远方终端装置等。以上这些装置名称叫法在不同的图纸上有可能存在差别，但需要的功能基本上都是一样的。根据上述这些不同的组合配置方案，便可以组合成公共测控屏、二次综合柜、远动通讯屏、电能质量屏等等。

GWP-9000远动通讯屏的基本构成

1. 通信与数据管理类

    （1）远动通信管理机：作为数据枢纽，负责站内多源设备（逆变器、保护装置等）的数据采集，完成IEC 104/61850、MODBUS等协议的转换，实现与调度主站的双向通信（数据上传及指令接收）。

    （2）工业以太网交换机：构建站内通信骨干网络，支持光纤环网冗余（RSTP协议），确保数据传输可靠性。

    （3）光纤配线架：物理层光缆管理核心，提供熔接、跳接及端口分配功能，优化通信线路布局。

2. 安全防护与加密类（部分项目）

    （1）纵向加密装置：采用SM1/SM4国密算法对调度指令及数据进行加密，阻断非法访问，满足《电力监控系统安全防护规定》。

3. 监测与保护控制类（可以单独组屏）

    （1）故障解列装置（频率电压紧急控制）：实时检测并网点参数，在电网频率/电压越限时（如低频47.5Hz或过压110%Un），0.2秒内执行解列操作。

    （2）电能质量监测装置：按A类/B类标准采集谐波、电压闪变、三相不平衡等数据，并通过调度数据网上传至主站。

    （3）防孤岛保护装置：接收到电网由于某种原因而出现电压降低、电压升高、频率降低、频率升高、频率突变等故障量并及时的发出跳闸命令，跳开并网点开关。

    （4）综合保护测控装置：实现线路及箱变的“三遥”（遥测、遥信、遥控）功能，集成过流、非电量保护逻辑，保障设备安全。

4. 调度指令执行类

    （1） AGC/AVC群控装置：接收主站功率调节指令，动态分配逆变器出力（有功调节精度±1%），实现无功补偿及电压自动控制。

    （2） RTU远方终端：作为站控层与间隔层的桥梁，执行遥控命令（如开关分合闸），并反馈执行状态至调度中心。

5. 时间同步与辅助类

    （1）对时装置（GPS/北斗双模）：提供全站统一时钟基准（同步精度≤1μs），支持IRIG-B码、PTP/NTP协议，确保事件记录时序准确性。

GWP-9000远动通讯屏主要作用

  （1）数据采集转发：集成站内多源数据（保护装置、逆变器、电能质量监测、防孤岛装置等），多规约转换：兼容IEC 61850/104/101、DNP3.0、MODBUS等协议，支持站内设备（逆变器、保护装置）与调度主站的无缝通信，完成规约转换与数据转发。

  （2）指令执行：接收调度指令（如功率调节、开关分合闸），并下发至执行终端（如逆变器、并网开关），将AGC/AVC功率调节指令分发至逆变器群控系统，确保调度指令闭环执行。

  （3）安全防护：通过纵向加密、网络隔离等技术对调度指令及数据进行加密，阻断非法访问，保障数据传输安全。
