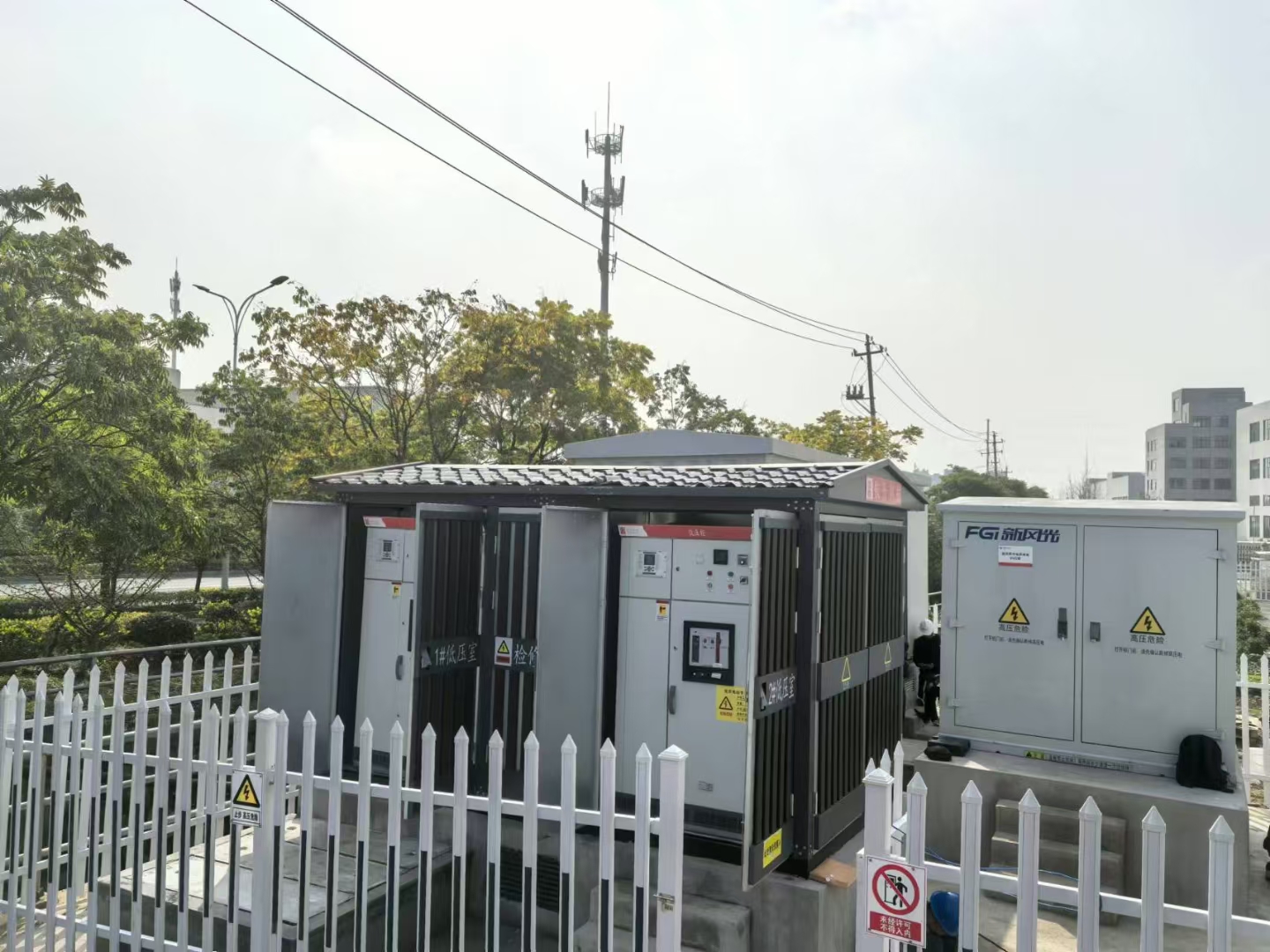

河南信阳市10KV高压分布式光伏4.8MWp发电并网项目案例

      我司作为本项目的主要设备供应商，提供了整套先进的综自二次系统解决方案。该系统作为电站运行的“神经中枢”和“安全卫士”，承担着数据采集、保护控制、安全防护、远程通信、计量考核、电源保障等核心功能。具体供货设备包括：

后台监控系统： 部署集成了SCADA监控软件的核心工作站，实现对全站一次设备（逆变器、箱变、汇流箱等）、二次设备（保护、测控装置等）以及环境参数的实时监视、远程控制、报警管理、历史数据存储与分析、报表生成等功能，构成光伏电站的“智能大脑”。

远动通讯屏： 配置高性能远动装置（如RTU或通信网关机），负责采集站内实时运行数据，按照标准通信规约（如IEC 104, Modbus等）与电网调度中心进行稳定可靠的数据通信，执行调度下发的遥控、遥调命令，满足调度端对电站的实时运行管理要求。

五防系统： 提供微机五防闭锁系统和相应的锁具，实现电气设备操作的强制防误逻辑闭锁功能，有效防止运行人员发生误分合断路器、带负荷拉合隔离开关、带电挂（合）接地线（开关）、带地线（开关）合断路器（隔离开关）、误入带电间隔等恶性误操作事故，保障人身和设备安全。

公用测控屏： 安装公用测控装置（PLC或其他专用测控单元），用于集中采集站公用设备（如站用变、直流系统、UPS、通风设备等）的状态信息、模拟量（如电压、电流、温度等），并执行相关的控制逻辑，实现对电站辅助系统的有效监控。

二次安防屏： 部署横向隔离装置（如防火墙）、纵向加密认证装置等，严格按照电力监控系统安全防护要求（“安全分区、网络专用、横向隔离、纵向认证”原则）构建网络安全边界，确保监控系统核心区域免受外部网络威胁。

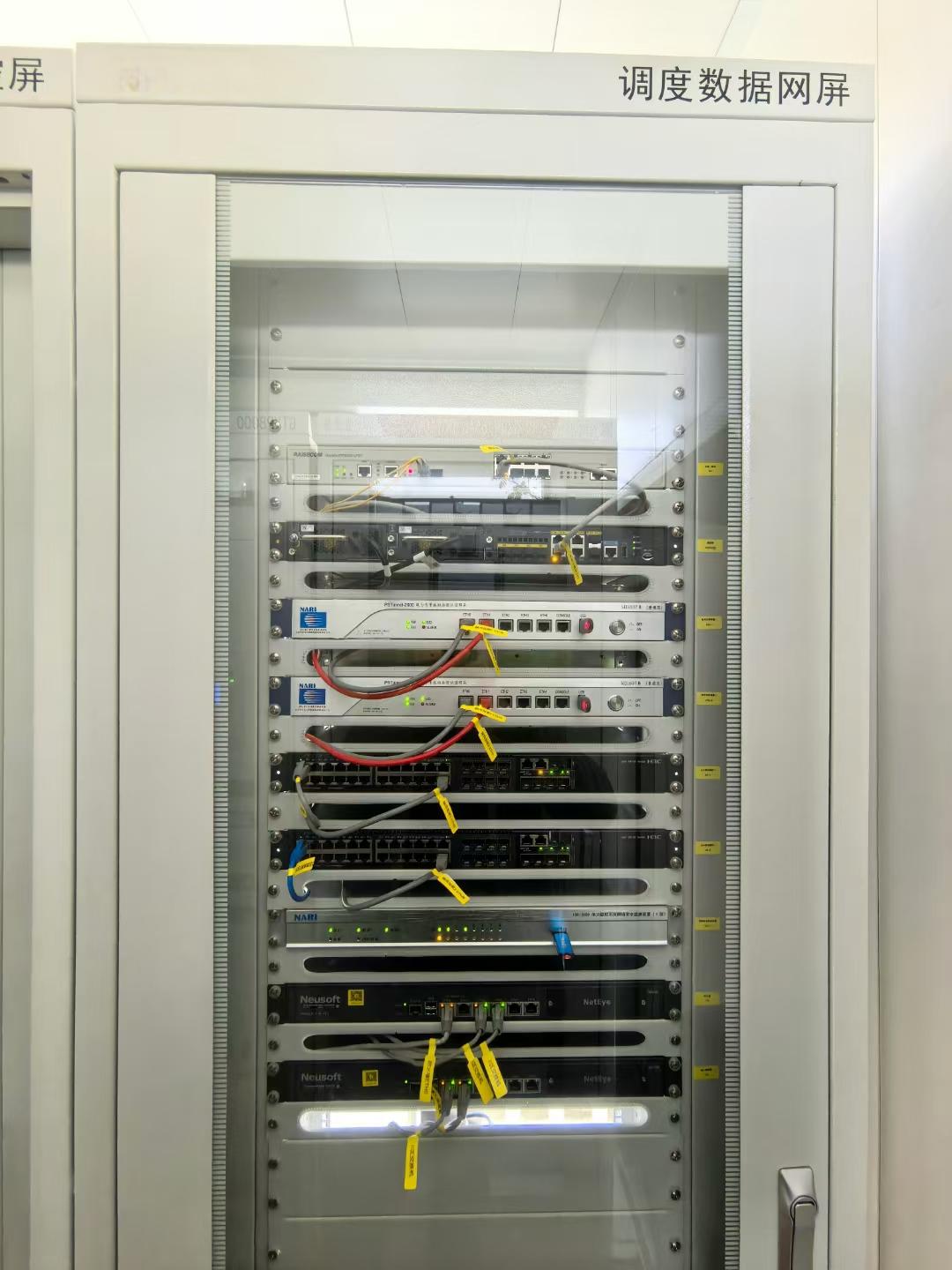

调度数据网接入屏： （与安全防护紧密相关）配置路由器、交换机等设备，实现厂站端调度数据网专线的接入，为调度数据（包括远动信息、电能量信息等）提供专用、安全、高速的传输通道。

功率控制系统屏： 配置有功功率控制系统（AGC/AVC系统）的执行单元或专用控制器，接收调度系统或本地下发的有功/无功功率指令，协调控制各光伏逆变器单元的出力，实现电站功率的自动调节，保障电网稳定运行并满足并网技术规定的要求。

视频监控系统屏： 部署视频监控主站管理平台（硬件服务器或嵌入式设备），集成显示各区域摄像头的实时画面与告警信息，实现对光伏区、开关室、二次设备室、出入口等关键区域的24小时可视化监控，提升电站安防水平和运维便利性。

一体化电源系统屏： 为整套综自系统及关键自动化设备提供不间断电源保障。通常包含DC（直流）、UPS（交流不间断）电源模块、蓄电池组等，确保在全站交流失电或故障情况下，保护、监控、通信等重要设备能持续可靠运行。

计量屏： 安装符合国家电网标准的电能量计量表计及电能量采集终端，对发电量（关口）、上网电量、厂用电量进行精确计量与采集，满足电费结算及考核的要求。

通信屏： 集成站内综合通信网络的核心设备，如核心交换机、PCM终端设备、电话设备等，提供站内设备之间（如保护装置、测控装置与后台监控）的可靠数据传输通道，并可能承载站内语音通信。

综合配线屏： 作为所有网络电缆、通信线缆的集中汇接与理线点，提供光纤配线单元、网络配线架等，实现网络和通信线路的有序管理，便于维护和扩展。

线路保护装置等： 提供关键的继电保护设备，如并网点开关柜的保护测控装置（可能集成在保护测控屏而非直接单列），用于在检测到短路、过流、过压、欠压等故障时快速、准确地切除故障设备，保障电网和设备安全。虽然具体列屏方式可能不同，但这是二次系统不可或缺的核心安全设备。
