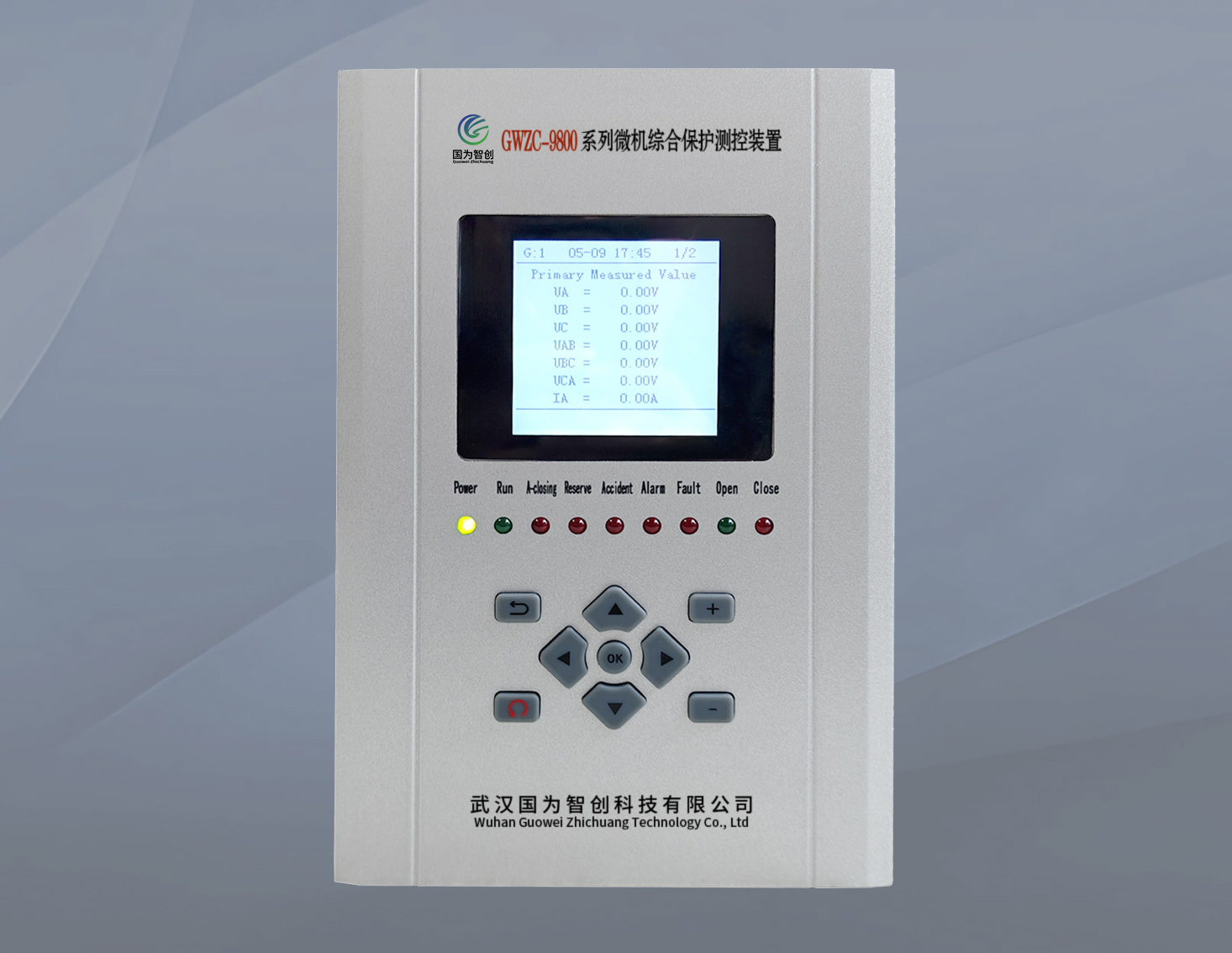

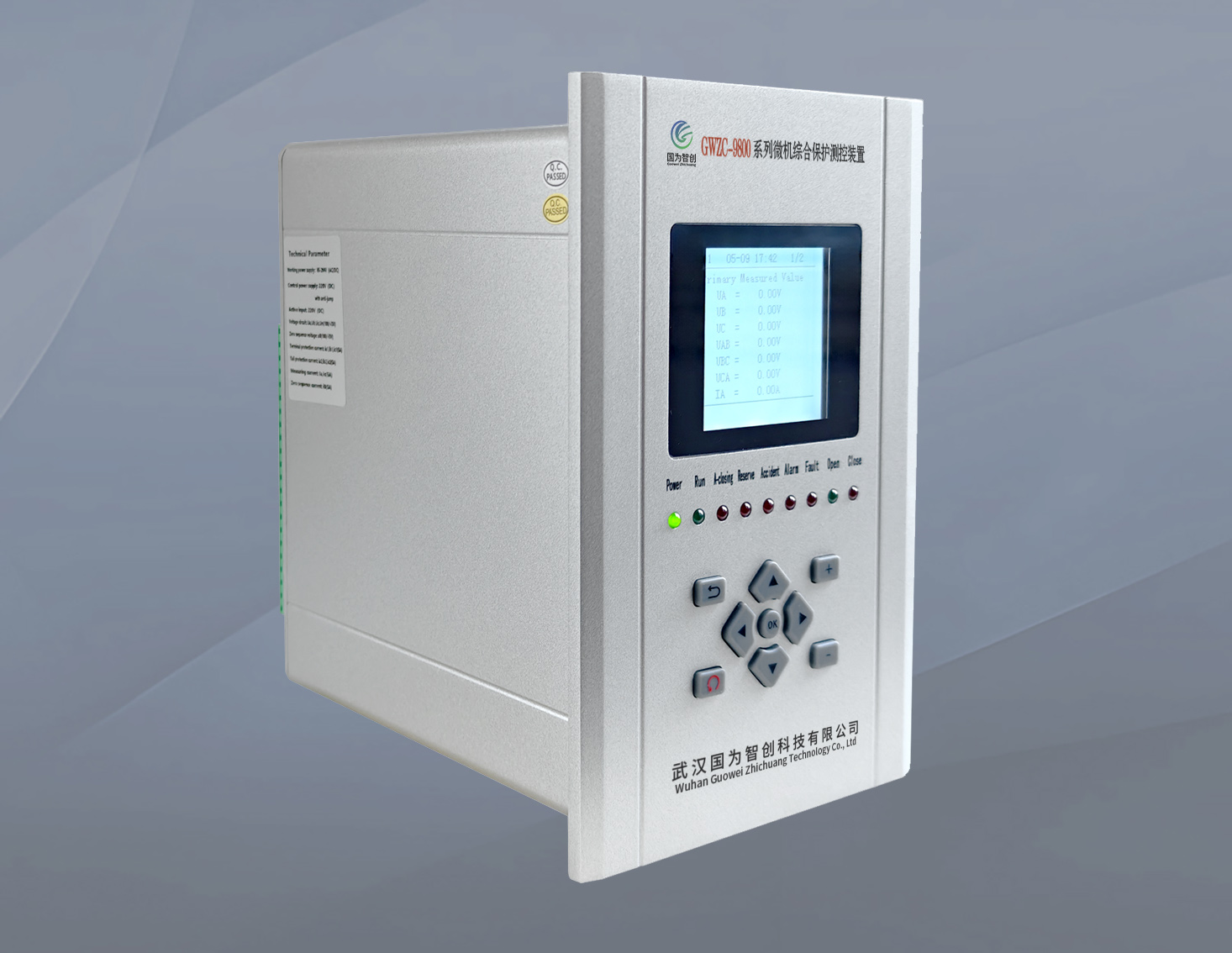

CWZC-9000 系列 电容器保护测控装置

一、CWZC-9000系列电容器保护装置的介绍

      电容器保护装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的并联电容器的保护及测控，电容器自动投切、保护及测控，可用于发电厂、变电所及厂矿企业的供电系统。既可以分散在开关柜就地安装，也可以集中组屏安装。并提供通信接口，可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。

二、CWZC-9000系列电容器保护装置的产品特点

      1、采用32位高性能微控制器，集成DSP和FPU，高效完成保护运算、出口逻辑、事件记录、故障录波、后台通信等功能。高2、性能的硬件保证了装置在每一个采样间隔对所有模拟量以及开入量进行实时计算。装置硬件配置灵活，采用内部高速总线，具有易于扩展、易于维护的特点。

      3、采用16位独立AD实现高精度采样，配合采样坏点滤除算法，提高交流信号采集的抗干扰能力；

      4、具有友好的人机接口，具备方便的现场装置测试功能；

      5、装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置；

      6、整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，

      7、外的电磁辐射等均满足相关标准；

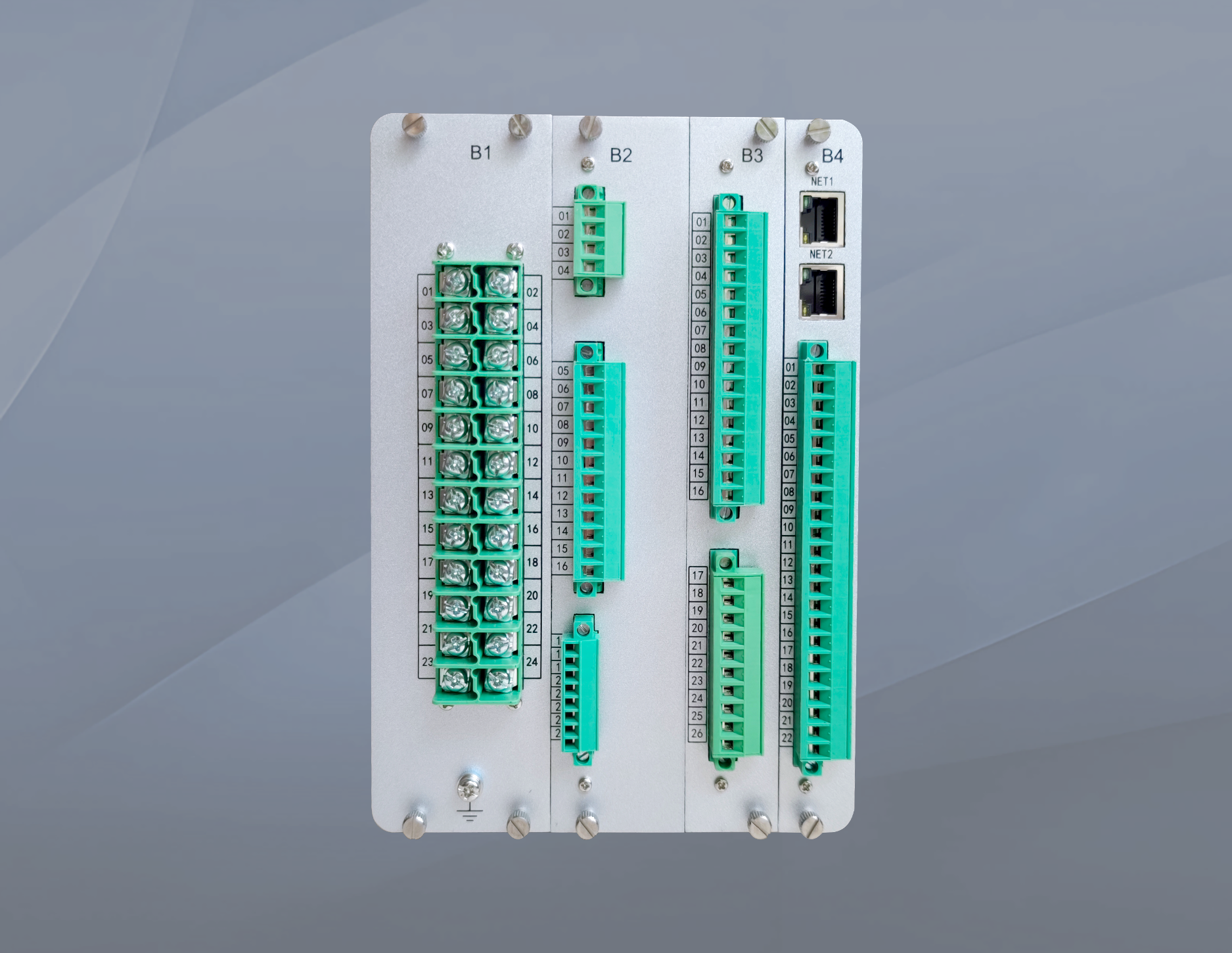

      8、具有丰富的外部接口，配备双以太网接口、RS-485串行通信接口以及B码对时接口等；

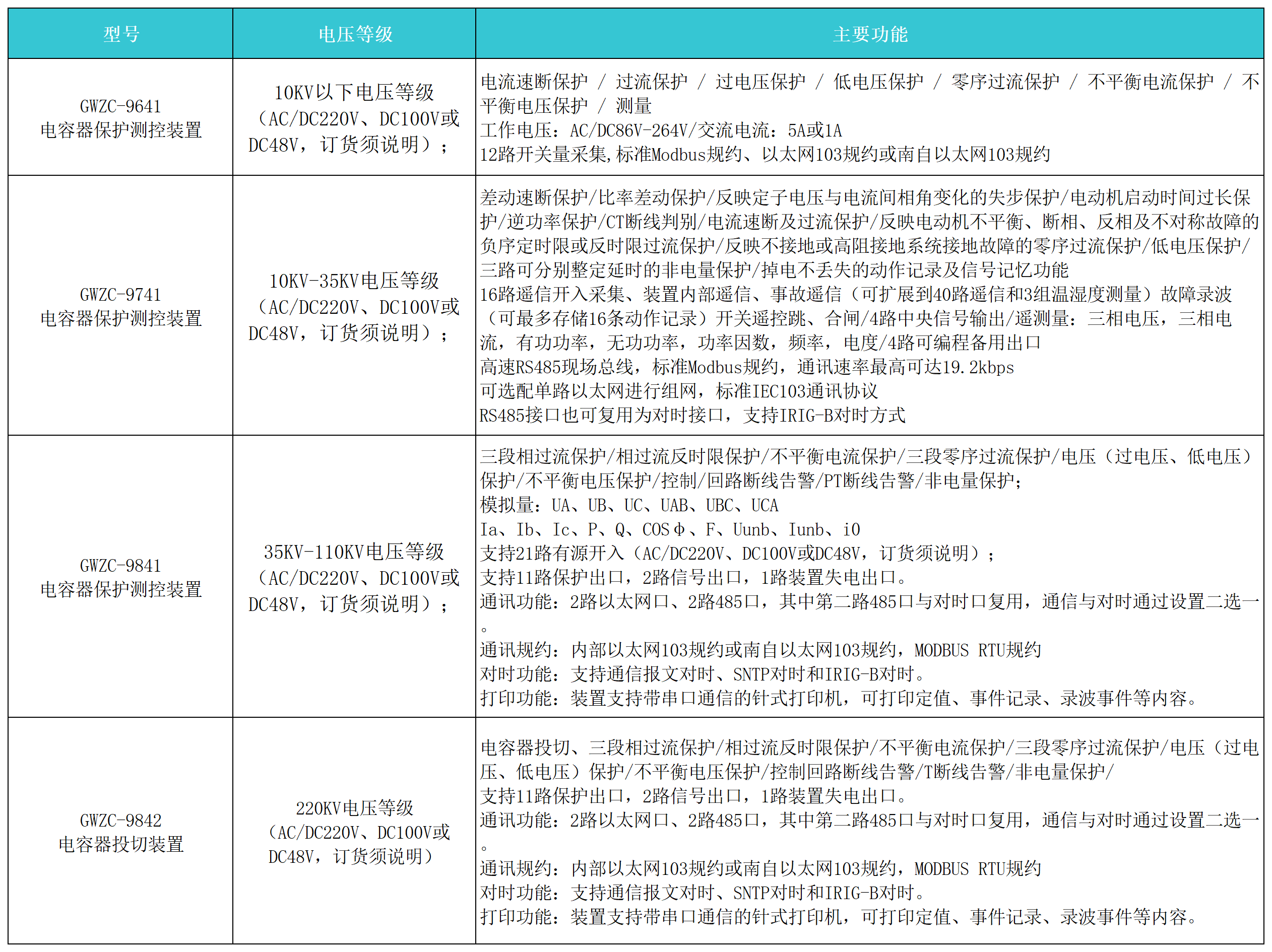

三、CWZC-9000系列电容器保护装置的选型和主要功能
