武汉国为智创科技有限公司 > > 微机保护装置

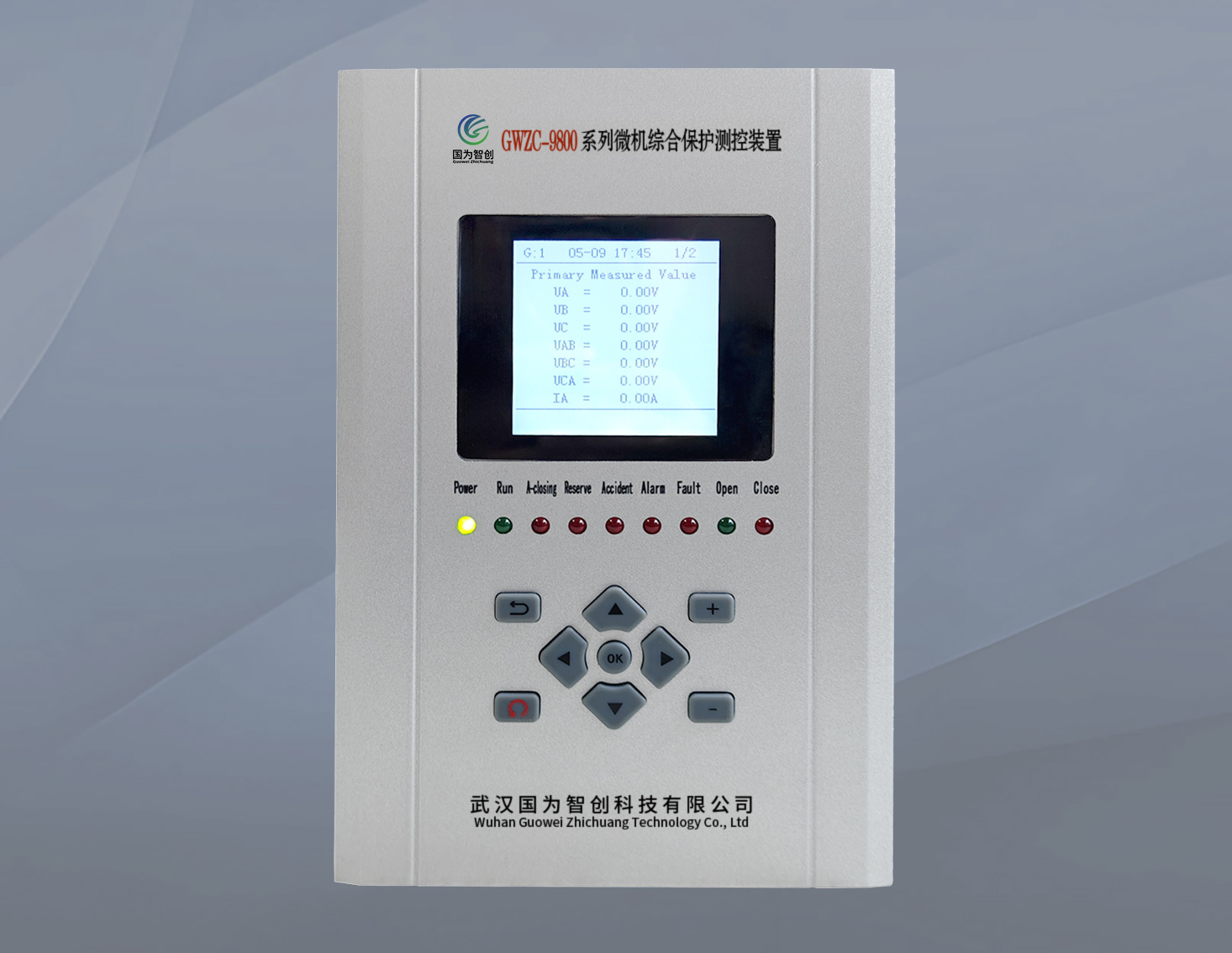

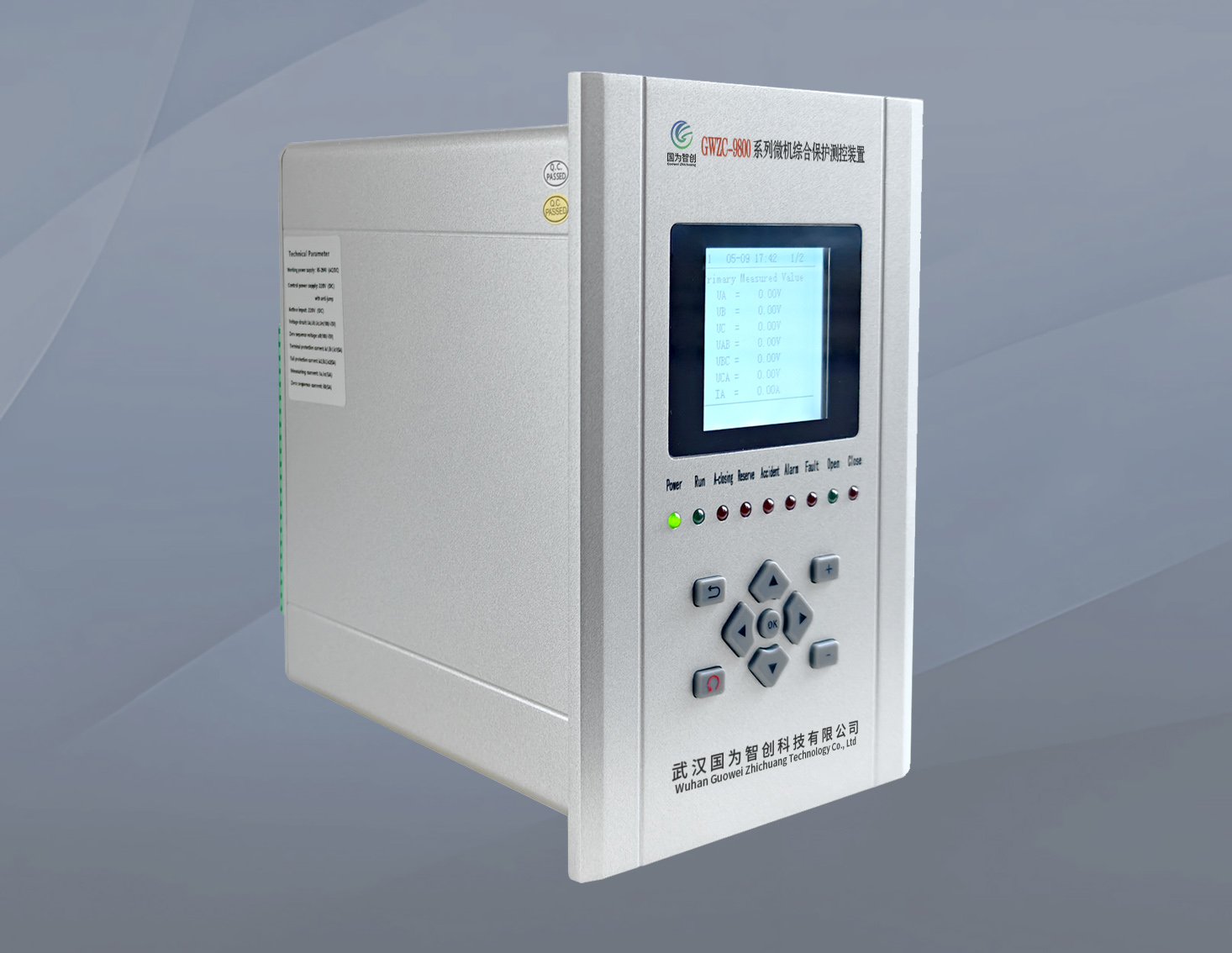

CWZC-9000 系列 变压器保护测控装置

适用范围:适用于110kV以下电压等级的站用变、接地变等设备的保护及测控。

区别差异:GWZC-9821C:侧重综合保护(含差动保护);GWZC-9821:侧重保护测控一体化。

产品特点:32位高性能微控制器,集成DSP和FPU;16位独立AD采样;全封闭机箱设计,抗干扰能力强。模块化保护设计,实时计算;支持本地调试、故障录波(循环存储32次)、事件记录(128次动作报告)



产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、CWZC-9000系列变压器保护测控装置的介绍

       变压器保护测控装置是我公司为适应我国工业电气自动化发展的需要,积累多年电力自动化运行经验,吸收国外先进技术,向广大用户推出的集保护、测量、控制、通讯于一体的高性能微机保护测控装置,广泛适用于110kV及以下电压等级变电站、开关站及用户变压器的新建与改造工程。可以分散在开关柜就地安装,也可以集中组屏安装。

二、CWZC-9000系列变压器保护测控装置主要特点

      高标准硬件设计:采用Freescal 32位V2核单片机技术,内含高精度的A/D转换器,精度高、响应快、系统稳定性好;

      人机界面友好:液晶中文显示,实时更新,操作简单方便,菜单简洁明了;

      可靠的自检功能:完善的自我诊断功能,使维护简便,提高了安全运行可靠性;

      高标准的电磁兼容性能:装置设计不再局限于某些部分满足抗干扰标准,而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行最优电磁兼容设计;

      完整的事件记录功能和故障录波分析功能,所有记录掉电保持;

      完善的软硬件看门狗,保证装置可靠运行;

      高等级、高品质保证的元器件选用,采用多层板技术和SMT工艺;

      通讯功能,采用1路/2路RS485总线和1路/2路以太网通讯接口,支持modbus和以太网103、61850等传输协议,方便与各种管理系统进行通讯连接,实现综合自动化功能;

      模块化硬件、软件设计,方便实现产品的网络升级管理;

      工程美学设计:集成度高、体积小、重量轻,便于分散安装;

      出口采用多重组合逻辑,增加出口故障检查,保证出口操作的准确性和安全性;

      具有完整的交直流通用的断路器操作回路,广泛适用工业用户现场电源需求。

二、CWZC-9000系列变压器保护测控装置主要功能和选型

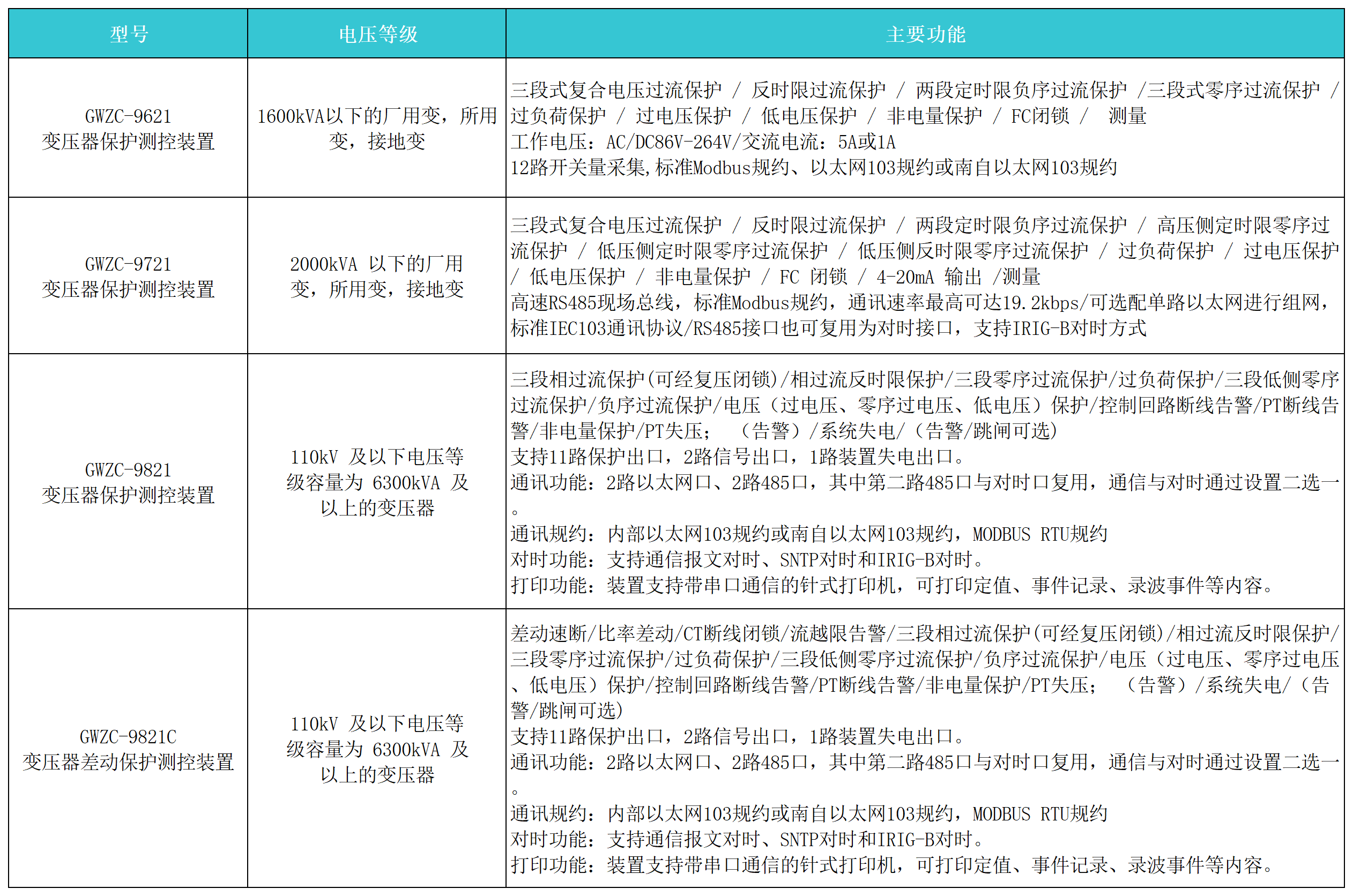

变压器保护测控装置选型和功能
