GWZC-9100 AGCAVC 控制系统

适用范围: 适用于单机容量≥300MW的燃煤/燃气机组/火电厂/核电站、新能源场站光伏/风电场集群控制(≥100MW)、省/地级电网调度中心(220kV及以上电压等级)等

主要功能: 频率调节、电压控制、协调控制、预防控制、经济调度。

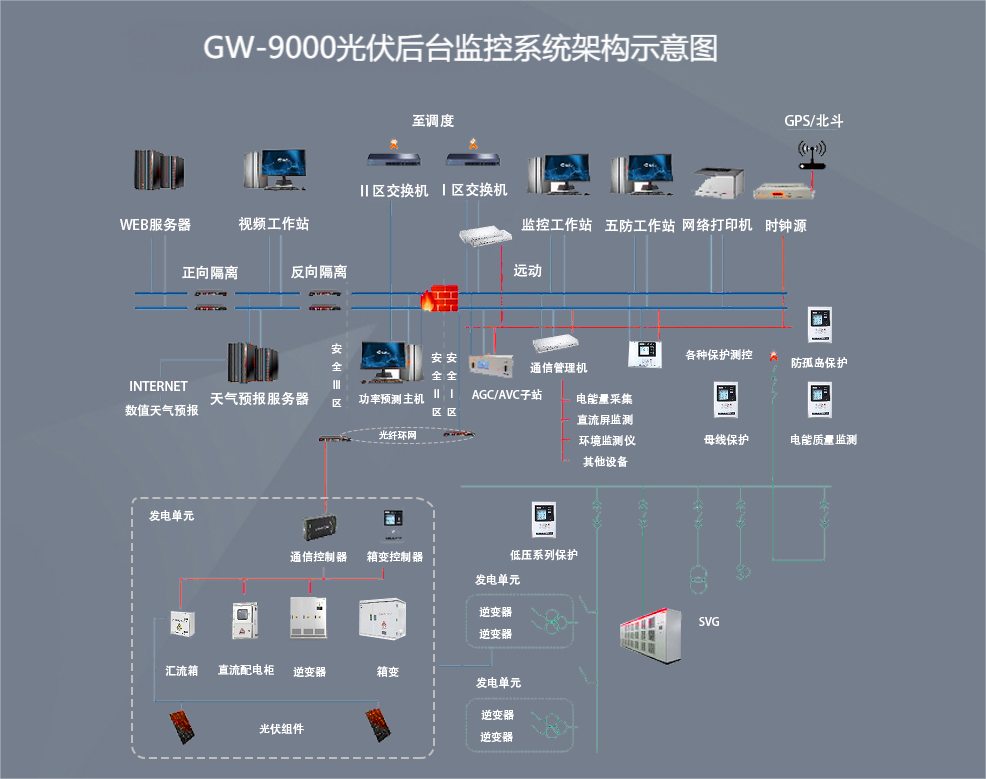

系统组成: AGCAVC综合智能控制终端、计算机工作站、显示器、机柜(通常为宽*深*高(800*600*2260)),有功功率、无功功率自动控制系统、系统平台软件、光伏AGC软件、光伏AVC软件、操作系统、探针系统等构成。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWZC-9100  AGCAVC  控制系统的介绍

     1、随着新能源装机占比快速发展,电力系统面临双高特性(高比例新能源、高电力电子化)挑战。传统人工调控模式存在响应速度慢(分钟级)、调节精度低(±2%偏差)等缺陷,导致电网频率合格率仅99.2%(低于国标99.95%要求)。

     2、AGCAVC(自动发电控制+自动电压控制)系统通过多目标协同优化,解决了新能源波动引发的三大矛盾:

      (1)时空尺度失衡:秒级风光功率波动与分钟级火电调节的矛盾。

      (2)动态特性冲突:电压灵敏度分布不均与无功资源有限性的矛盾。

      (3)安全经济悖论:严格稳定约束与发电成本最优化的矛盾。

     3、本系统通过闭环控制、智能分配和多重保护机制,实现光伏电站的精准调控。AGC确保有功出力与调度指令一致,AVC维持电压稳定与无功平衡,二者协同提升电网安全性与经济性,满足“双高”电网(高比例新能源、高电力电子化)的调控需求。


二、GWZC-9100  AGCAVC  控制系统的工作原理

   1、AGC(自动发电控制)

     (1)闭环控制机制:装置接收调度主站下发的总有功设定值(如MW级目标),通过智能算法将目标分解到各光伏逆变器。实时采集全站总有功输出,与目标值比较,动态调整各逆变器的有功出力,确保全站有功功率精确跟踪调度指令。

     (2) 渐进式调节:采用渐近式处理算法,控制功率变化速率,避免因突变导致电网频率波动,满足调度对光伏电站功率变化率的限制。

     (3) 防逆功率逻辑:监测并网点功率方向,若检测到逆功率(反送)超过阈值(如-0.1MW),自动降低有功输出或清零,确保电网安全。

  2、AVC(自动电压控制)

   (1)电压-无功闭环控制:接收调度下发的电压目标值或无功设定值,通过调节逆变器无功输出、SVG/SVC等设备,维持并网点电压在允许范围内(如10.1kV~10.7kV)。支持以电压偏差(如±0.5kV)或功率因数(如0.95)为控制目标。

   (2)阶梯式调节策略:根据电压偏差动态调整无功出力,采用“阶梯控制”模式。例如,当电压低于下限时,逐步增加容性无功;反之增加感性无功,避免频繁动作。

   (3) 多目标协同:结合电压限值、无功裕度(如-3.128MVar~+3.128MVar)和功率因数要求,优化无功分配策略,降低网络损耗。


三、GWZC-9100  AGCAVC  控制系统的主要功能

1、AGC核心功能

(1)有功功率分配:将调度下发的总有功目标(如6MW)按逆变器容量、运行状态(在线/离线)动态分配,支持等比例、优先级等多种分配策略。

(2)变化率限制:控制全站有功功率变化率不超过设定值(如1MW/min),防止对电网造成冲击。

(3)防逆功率保护:监测逆功率状态,自动调整出力或闭锁控制,避免反送超标(如超过0.1MW时清零)。

(4)多模式兼容:支持实时指令、人工设定、计划曲线等模式,适应不同调度需求。

2、AVC核心功能

(1)电压稳定控制:实时跟踪并网点电压(如Uab=10.5kV),通过调节无功设备,将电压稳定在目标区间(如10.3kV±0.2kV)。

(2)无功优化分配:根据逆变器无功能力(如±60%额定容量),动态分配无功出力,优先使用低成本设备(如逆变器代替SVG)。

(3)功率因数调节:根据调度要求(如功率因数0.95),自动调整全站无功输出,确保并网点功率因数达标。

(4)闭锁与容错:在通信中断、数据异常时,自动闭锁调节功能,防止误动作;支持异常恢复后自动同步。

3、AGCAVC协同与扩展功能

(1)多规约兼容:支持IEC 104、Modbus TCP等协议,与光伏监控系统、调度主站无缝对接。

(2)数据预判与冗余:采用数据有效性校验(如剔除异常辐照度数据),双通信通道冗余设计,提升可靠性。

(3)可视化监控:集成电力监控系统界面,实时显示电压、有功、无功曲线(如图1-6),支持人工干预。

(4)跨省协调:在省级层面实现源荷平衡,地市级优化分配,支撑高比例光伏消纳(如江苏、山东项目案例)。
