GW-9000光伏后台监控系统

适用范围:集中式地面电站(10MW~500MW级)、分布式工商业电站(100kW~5MW级)、户用光伏系统(5kW~50kW级)、光伏储能一体化系统

主要功能:数据采集功能、设备监控功能、故障告警功能、能效分析功能

系统组成:计算机监控系统、远动系统、综自系统、交直流系统、就地分散装置


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

光伏后台监控系统简介:

   光伏后台监控系统最大的特点就是在系统源程序保持一致的前提下,根据不同的应用环境,不同投资规模、不同的机器造型和不同使用习惯的变化,提供用户操作界面、维护方式等方面一致性的系统解决方案,即通用的硬件和跨操作系统平台的智能监控系统。随着计算机技术与电力系统技术的发展,标准化、集成化、智能化、国际化、跨平台已成为新一代电力监控系统的发展方向,本系统正是以此为标准设计开发的智能监控后台。

光伏后台监控系统

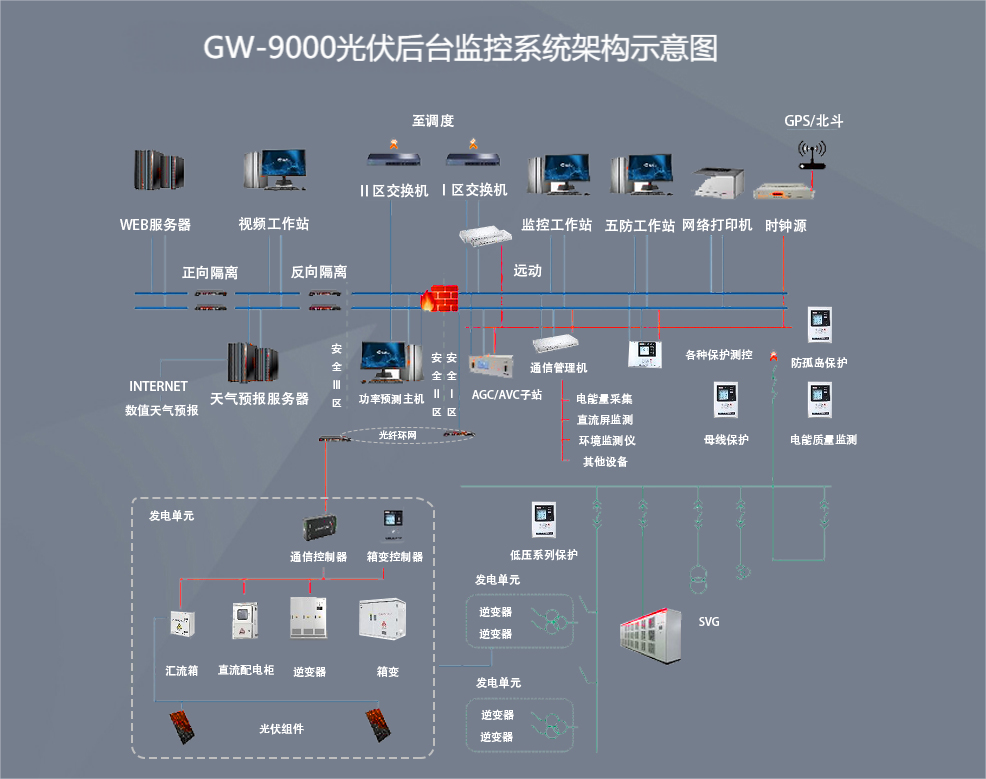

光伏后台监控系统架构:

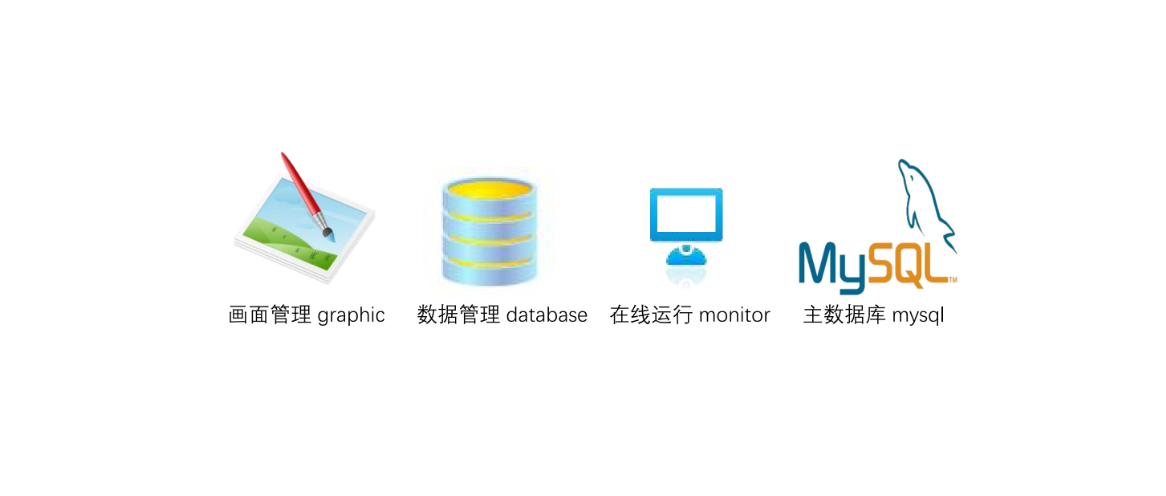

     本系统采用 Mysql 为主数据库,平台软件划分为 3 大相对独立的子模块:画面管理、数据管理与在线运行

光伏后台监控系统架构

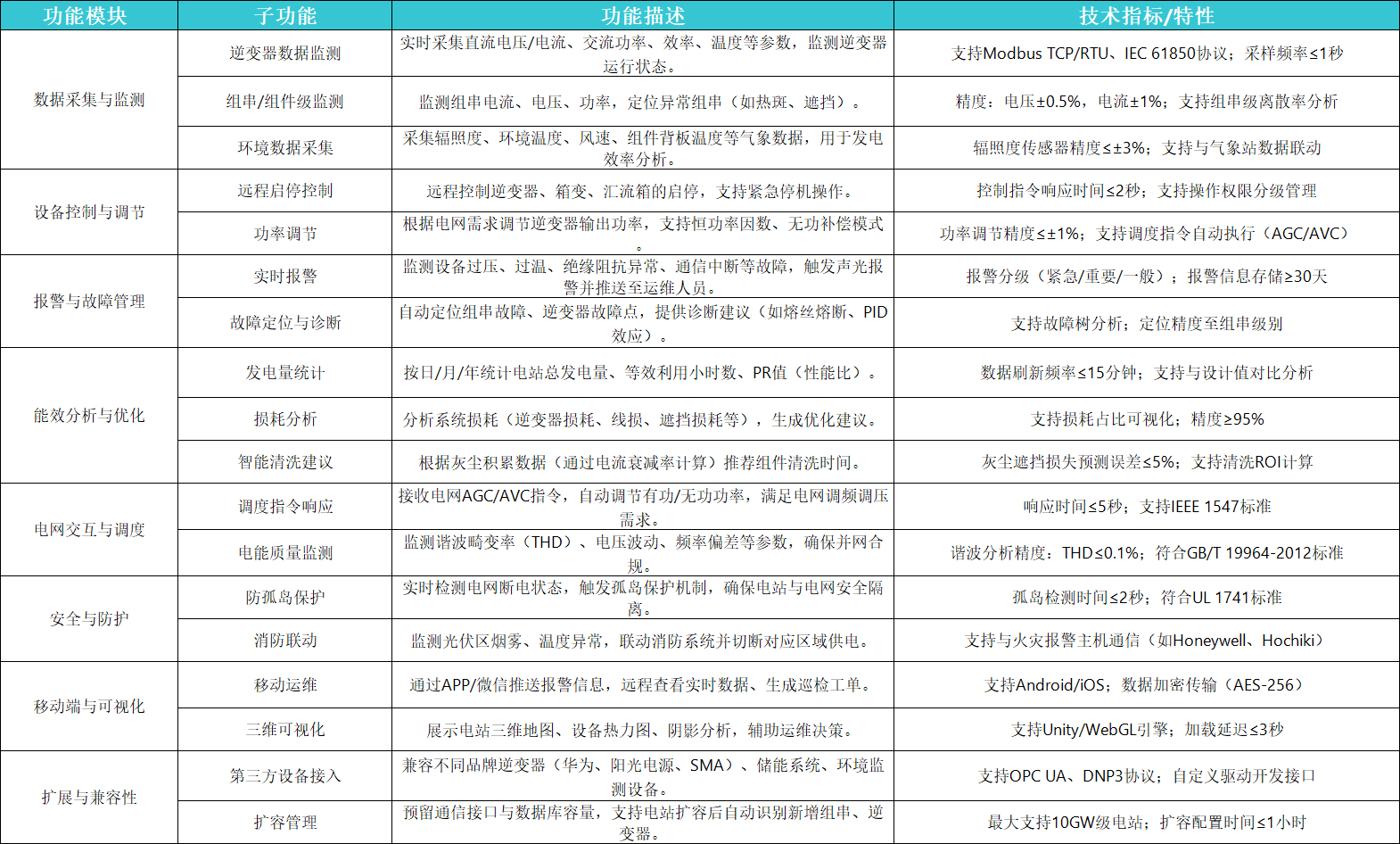

光伏后台监控系统主要功能特性:



光伏后台监控系统的核心功能



1、 多国语言功能

      (1)支持多国语言显示,中文简体、中文繁体与英文。

2、 数据采集功能图元展示

      (1)支持多种显示方式,饼状图、柱状图、仪表盘、温度计、图片与动画等

      (2)支持一键将图元数据推送显示到曲线

      (3)支持所有类型图元实现操作属性配置

      (4)支持显示公式计算值

      (5)支持智能关联,数据库增加删除数据后不影响已关联图元

      (6)支持通过设备管理显示所有设备所有数据

      (7)支持同比,环比显示

3、 能效分析功能曲线展示

      (1)支持显示实时曲线,显示时段范围 5 分钟到 60 分钟可选

      (2)支持显示历史曲线,显示数据类型日月年最大最小平均值累计值等统计类可选

      (3)支持显示大量数据,支持同一数据多个不同时段值同时对比显示

      (4)支持将历史曲线所显示的数据导出到 excel 中

      (5)支持曲线坐标范围根据数据数值自适应

      (5)支持用户新增与编辑收藏曲线,支持一键显示用户收藏曲线

      (6)支持曲线图样导出到 pdf 文档

      (7)支持曲线图样导出到 png 图片

4、 列表展示

      (1)支持自动生成遥测与遥信列表

      (2)支持自动生成一维线性列表

      (3)支持自动生成二维阵列式列表

5、 报表展示

      (1)支持根据数据生成报表和通过图元自定义报表

      (2)支持将报表数据导出到 excel 中

      (3)支持每天自动导出报表到 excel 中

      (4)支持将报表数据显示到曲线

6、 事件查询

      (1)支持按设备查询事件

      (2)支持按厂站筛选查询事件

      (3)支持用关键字搜索事件

      (4)支持以事件类型检索事件

      (5)支持将事件复杂到剪切板中

      (6)支持将事件导出到 excel 中

      (7)支持事件逐条确认与全部确认

      (8)支持事件标注高亮显示

7、 语音报警

      (1)支持多媒体文件语音报警提示

      (2)支持 TTS 文字转语音,支持事件提示与五防操作提示

8、 五防闭锁

      (1)支持自定义五防逻辑,支持遥信遥测及公式作为逻辑闭锁条件

      (2)支持多种运行模式,禁用五防闭锁、内置五防闭锁或外接五防闭锁

      (3)支持五防开票与预演

      (4)支持五防操作语音提示

9、 定值操作

      (1)支持定值的读取与修改

      (2)支持压板读取与修改

      (3)支持运行区号的读取与修改

      (4)支持与整定值文件对比

      (5)支持将定值导出到 excel 中

10、 故障录波功能

      (1)支持故障录波读取

      (2)支持波形显示分析

11、 不同设备接入功能

      (1)支持 61850、继保 103、南自 103、国标 101/104 与 Modbus 等多种协议接入

      (2)支持将接入的四遥长点表按顺序依次拆分到后续设备

      (3)支持自定义 Modbus 的配置

      (4)支持通过公式计算

      (5)采用规约系数与变比分离设计

      (6)支持导入南思监控系统格式设备模板,支持从模板更新设备

      (7)支持 61850 与南自 103 规约在线上装点表

      (8)支持与系统剪切板多行复制粘贴交互

      (9)支持快速查找与批量替换

12、 数据存储功能

      (1)支持 1、5、10、15、20、30、60 分类定时存储

      (2)支持最大小最小值精确统计并存储

      (3)支持对已存储的数据进行累计值即差量用取

13、 数据转发功能

      (1)支持多种转发协议,支持导出全站数据到 excel 中

      (2)支持转发协议遥控、遥调

14、 故障告警功能

      (1)支持遥测固定上下限告警

      (2)支持遥测以公式计算的参考值越限告警

      (3)支持遥信变位次数超限告警
