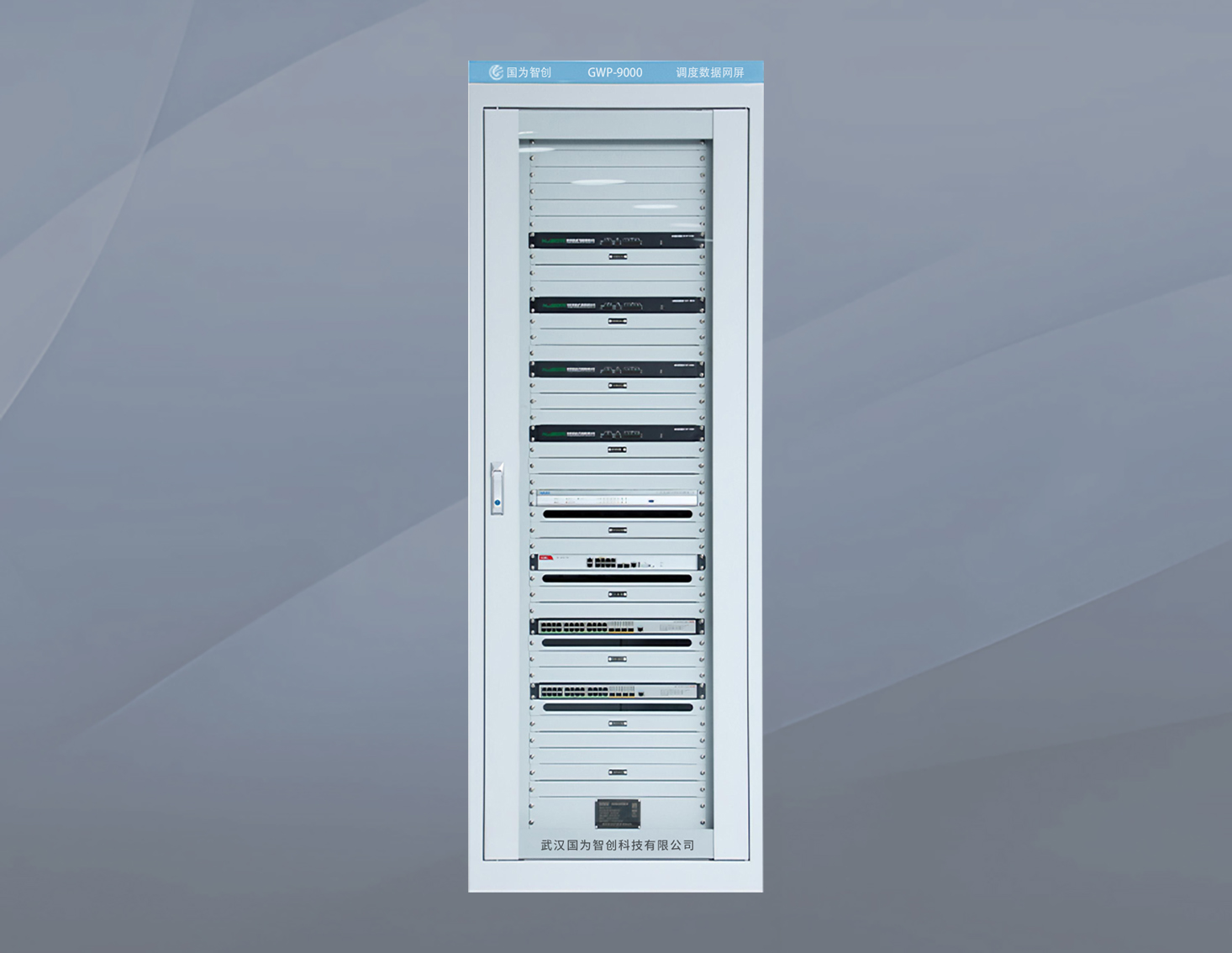

调度数据网屏与光端机如何联合调试

   以下是调度数据网屏与光端机调试的标准化配合流程，涵盖物理连接、参数配置、业务测试及故障排查：

一、调试前准备

       设备检查

       光端机：确认型号支持业务类型（E1/以太网/SDH）、光模块波长（1310nm/1550nm）及传输距离。

       调度数据网屏：检查配线架端口标签清晰，光纤跳线无损伤（LC/SC接口匹配），接地可靠。

工具：光功率计、红光笔、网线测试仪、配置用笔记本电脑。

二、物理连接调试步骤

1. 光纤链路测试

       红光测试：从数据网屏端口注入红光，在对端光端机检测红光透出，确认光纤物理贯通。

       光功率测量：

       正常值：接收光功率 > 光端机灵敏度（如-28dBm），且 < 过载点（如-8dBm）。

       异常处理：若光衰超限（例：10km链路衰耗＞30dB），检查熔接点或更换跳线。

2. 调度网屏跳线连接

       业务设备网线 → 数据网屏RJ45端口 → 光纤跳线 → 光端机电口（如ETH1）。

       操作要点：

       调度网屏端口标签与光端机电口标签严格对应（如"#06-ETH1"）。

       光纤弯曲半径 ≥ 30mm（避免折损）。

3. 光端机参数配置

       电口设置：强制与业务设备匹配的 速率/双工模式（如1000M全双工），划分业务VLAN。

       光口设置：开启光模块自适应（或手动匹配对端波长/速率）。

       配置示例（华为设备）

三、业务调试与验证

1. 本地环回测试

       操作：在数据网屏侧将光端机电口设为 内环回模式。

       验证：业务设备ping自身IP应持续无丢包（例：ping 192.168.1.1 -t）。

2. 端到端业务测试

       测试步骤：

       业务设备A → 数据网屏 → 本地光端机 → 对端光端机 → 对端数据网屏 → 业务设备B

       性能标准：

       双向ping测试丢包率 < 0.1%（ping -l 10000 发大包）

       时延 < 5ms（同城传输场景）

3. 深度协议验证

       E1业务：用2M误码仪挂接数据网屏E1端口，要求误码率 BER ≤ 10⁻⁹。

       以太网业务：抓包分析TCP重传率（Wireshark过滤 tcp.analysis.retransmission）。

四、故障排查指南

故障1：光端机报LOS告警

       可能原因：光纤断裂/光衰过大。

       处理：更换跳线或重新熔纤，确保接收光功率 > 灵敏度值。

故障2：电口LINK灯不亮

       可能原因：网线损坏或双工模式冲突。

       处理：用网线测试仪验证线路，强制设置相同双工模式（如两端均设1000M全双工）。

故障3：业务时断时续

       可能原因：数据网屏端口带宽瓶颈或广播风暴。

       处理：分流业务VLAN，启用端口限速（例：qos lr outbound cir 100000 限速100Mbps）。

故障4：E1业务误码率高

       可能原因：接地不良或时钟不同步。

       处理：检查数据网屏接地电阻（需 ≤ 4Ω），光端机设为主时钟（clock master）。

五、调试交付要求

文档记录：

       光功率实测值（发射/接收光功率）

       接口配置清单（VLAN/速率/环回设置）

       业务测试报告（ping时延、丢包率、误码率）

标签规范：

       调度数据网屏端口贴标（例："光端机ETH1-基站业务"）

       光纤跳线两端标记对应业务编号

安全规范：

       断电操作：插拔光模块前关闭业务电源

       端面清洁：用无尘棉签+酒精清洁光纤端面

       配置备份：上传光端机配置至网管系统
