GWZC-8210 公用测控装置

一、GWZC-8210 公用测控装置的概述

       公用测控装置是为将测控功能按单元分散实现而设计开发的，在设计的过程中充分考虑了装置恶劣的运行条件。装置的抗震性好，功率消耗低，工作温度范围宽，抗电磁干扰能力强。公用测控装置综合考虑变电站对数据采集、处理的要求，以计算机技术实现数据采集、控制、信号等功能。该装置完全按照分布式系统的设计要求，综合分析变电站对信息采集的要求，在信息源点安装小型的高可靠性的单元测控装置，采用现场测控网络与安装于控制室的中心设备相连接，实现全变电站的监控。该系列装置除完成常规的数据采集外，还可实现丰富的测量、记录、监视、控制功能，取代了其他常规的专门测量仪表。因此，这种系统充分满足各种电压等级的变电站实现综合自动化和无人值班的要求。装置在设计的过程中充分考虑了装置运行的安全性。控制系统中的各种闭锁、开放控制电路的设置，高可靠性连接元件的选用，现场总线通信技术的应用，新型继电器的使用，使装置能更安全可靠地运行。

二、GWZC-8210 公用测控装置的技术特点

测量功能：

       支持两组三相电流（Ia/Ib/Ic）、三相/线电压（Uan/Ubn/Ucn/Uab/Ubc/Uca/3U0）、有功功率（P）、无功功率（Q）、功率因数（cosΦ）、频率（f）、有功/无功电量（kWh/kVarh）。

       高精度：支持基波及2~13次谐波分析，频率自适应45~60Hz，测量结果与专用表计一致。

       开入量：最多84路开关量输入接口。

       出口方式：继电器出口接点可灵活配置为跳闸接点（自动返回）或信号接点（手动复归）。

通信能力：

       双100M以太网接口 + RS485接口，支持IEC 60870-5-103、Modbus规约。

       GPS对时支持网络对时及IRIG-B码对时（RS485）。

可靠性：

       通过10项电磁兼容认证（最高IV级），支持TV断线判据防误动。

       静态功耗低（约10W），工作温度范围宽（-25℃～+55℃），抗震抗干扰能力强。

       支持16条故障录波（14路模拟量，1ms间隔，Comtrade格式）。

三、GWZC-8210 公用测控装置的功能详解

基本功能

       测量单元：

       采用32点/周波采样，支持三表法（Ua/Ub/Uc + Ia/Ib/Ic）和两表法（Ua/Ub/Uc + Ia/Ic）计算电压、电流、功率等参数。

       遥信单元：光耦隔离输入，软件防抖动（扫描周期0.625ms），支持变位记录。

       控制单元：遥控输出带硬件闭锁电路，防止误动作。

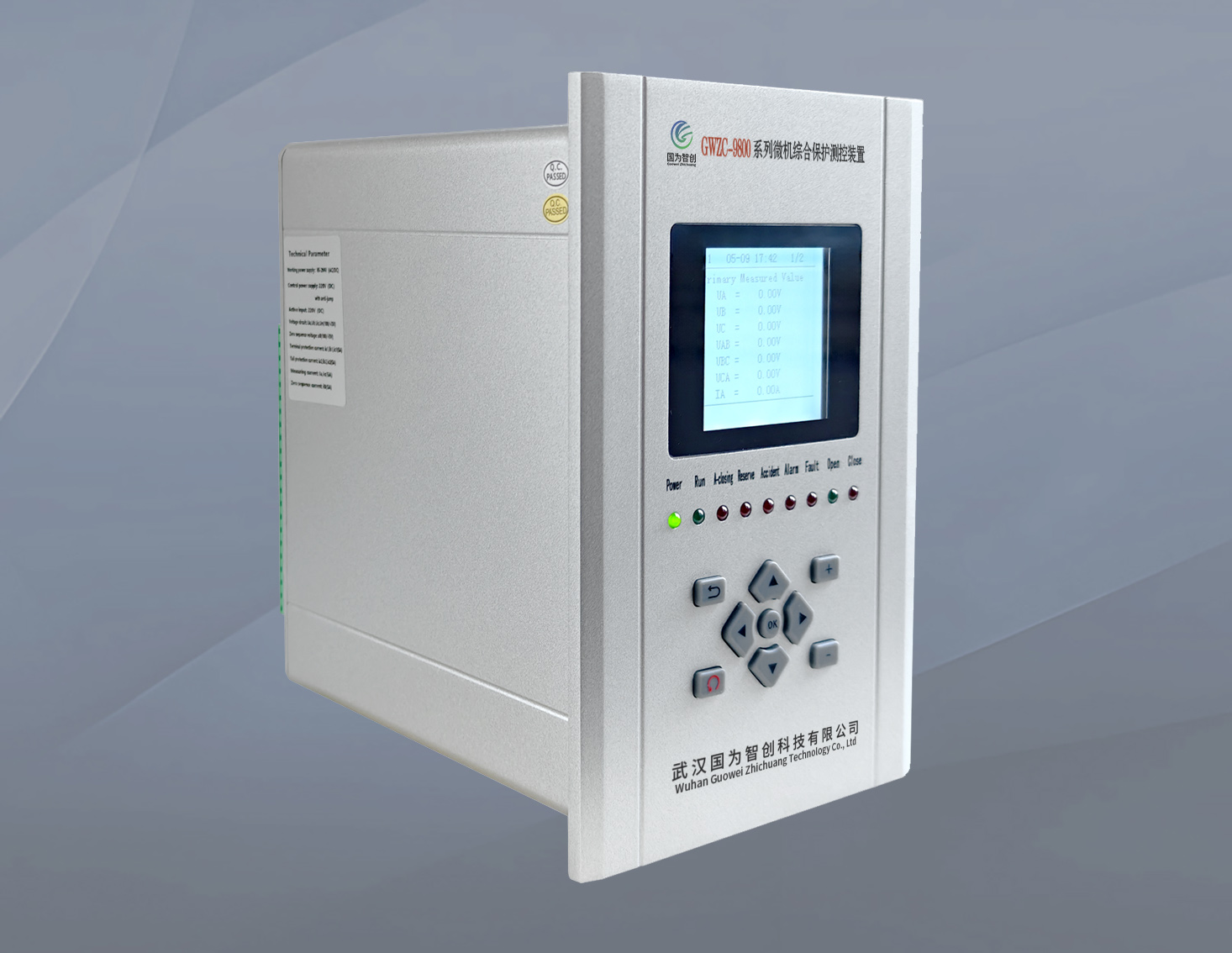

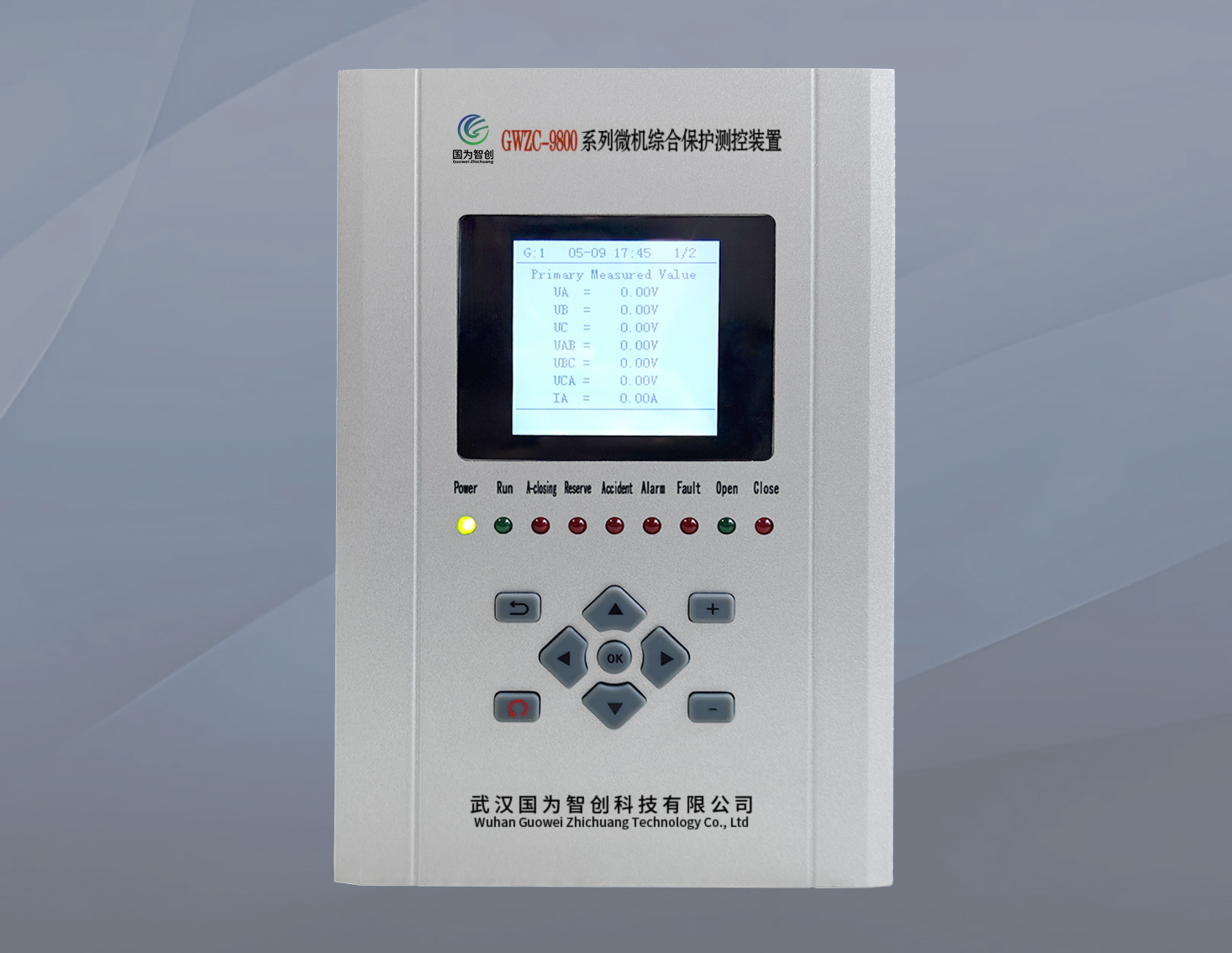

       人机交互：大屏液晶显示 + 薄膜键盘，支持本地操作维护。

遥测算法

       计算公式：

       有效值：电压/电流有效值通过离散采样平方和开方计算（见说明书公式）。

       功率计算：

       两表法：P = Σ[Uab·Ia + Ucb·Ic]/N

       三表法：P = Σ[Ua·Ia + Ub·Ib + Uc·Ic]/N

       无功功率（Q）及功率因数（cosΦ）通过相位偏移采样计算。

       接线方式：提供两表法、三表法测量接线示意图（见说明书图例）。

其他功能

       遥信分辨率：<2ms，支持延时整定。

       遥控输出：8路（可扩至16路）空接点，容量5A/DC220V。

       GPS对时：支持IRIG-B码（RS485）或网络对时。

       通信协议：支持IEC 60870-5-103（以太网）及Modbus（RS485）。

四、GWZC-8210 公用测控装置的功能整定参数

定值清单

       保护功能定值：

       PT断线控制（I/II段）、零序电压保护（I/II母，定值1~100V，时间0.05~99.99s）。

       开入量配置：DI1~DI84可设为普通遥信、动作遥信或告警遥信。

       直流输入配置：3路DC输入（4~20mA/0~5V可选），支持系数校准（0.1~50.00）。

关键参数

       RS485地址（1~99）、通讯波特率（最高19.2kbps）、PT/CT变比（PT:1~2000, CT:1~8000）。

       开入滤波延时（0.001~0.999ms）、遥控脉冲宽度可调。

       开入电源类型（交流/直流可选）。

       硬件与端子

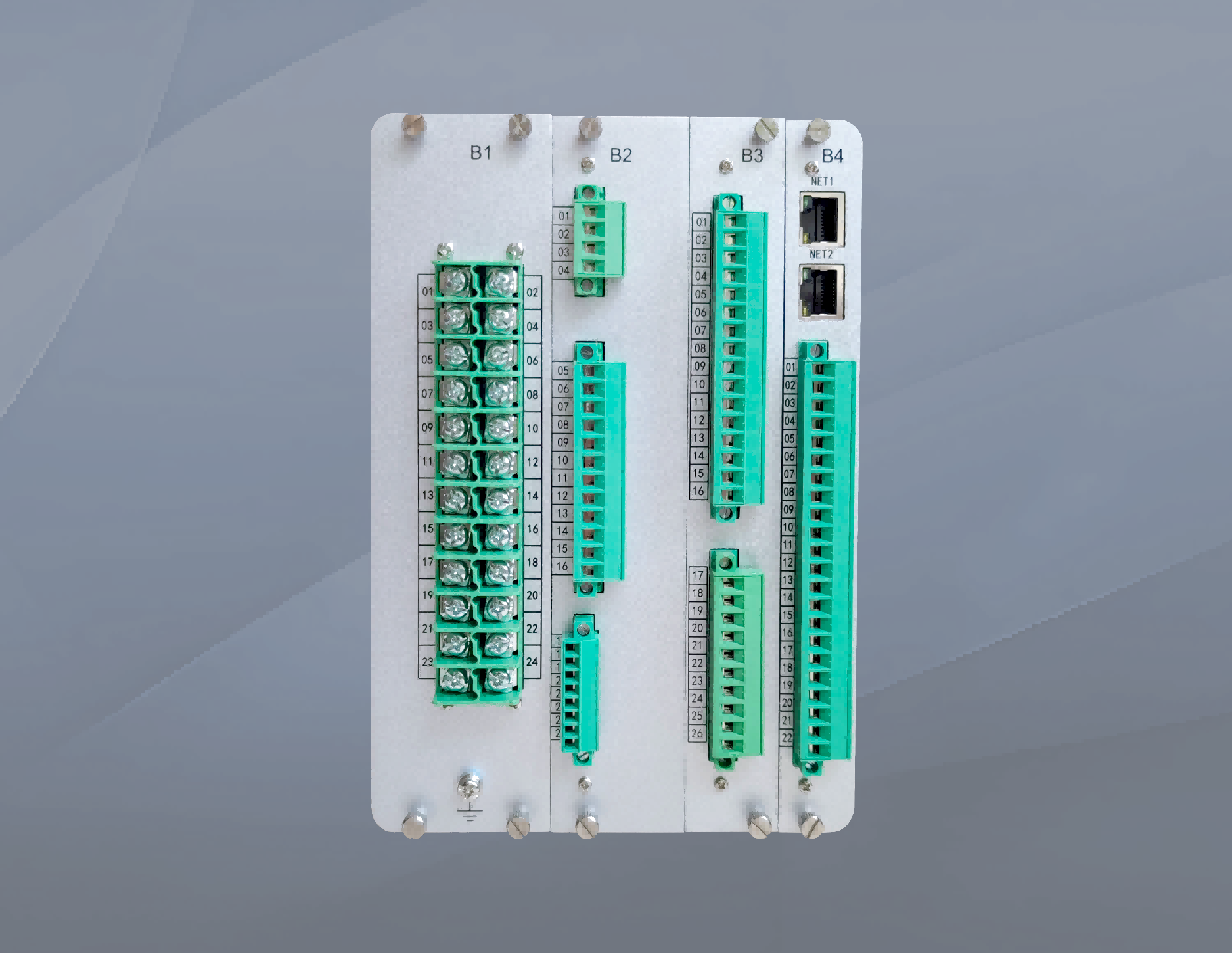

       端子排布：

       提供三种背板端子配置（63DI+16DO、63DI+8DO、84DI+8DO），含详细定义图。

电气参数

       额定值：交流电流（5A/1A）、电压（100V或100/√3 V）。

       过载能力：40倍额定电流（1s）、1.4倍额定电压（连续）。

       绝缘性能：绝缘电阻≥100MΩ（500V），耐压5kV（工频/冲击）。
