10KV配电房辅助监控系统

来源:武汉国为智创科技有限公司 时间:2025-07-22 15:29:06 发布信息

一、配电房辅助监控系统适用范围

      近年来国家大力发展智能电网,输变电环节的智能化、信息化已具备相当高的水平,而中低压配网由于其网架复杂、环境恶劣智能化、信息化水平应用较低。随着国民经济的蓬勃发展,新能源汽车、分布式储能等新用电形势的迫切需求,对中低压配网进行三型两网”的智慧型、平台型、信息化、全景感知建设,已成为当下坚强智慧电网的主要工作。国家电网公司于2011年专门将配网智能监测列入技术导则,但由于信息采集分布广、监测信息类多、通信技术手段匮乏、工程量繁杂、缺少综合性系统支撑等原因,国内该类应用较少。

      针对上述现状,利用现代最新计算机技术、网络通信技术、图像识别技术、数字高可靠传感技术、先进综合安防报警技术、安全环境综合监控技术及视频机器人监视技术等,我司经过多年潜心研发,推出变配站所综合智能监控系统,实现中低压变电站、配电房开关站的综合实时监控、智慧管理,

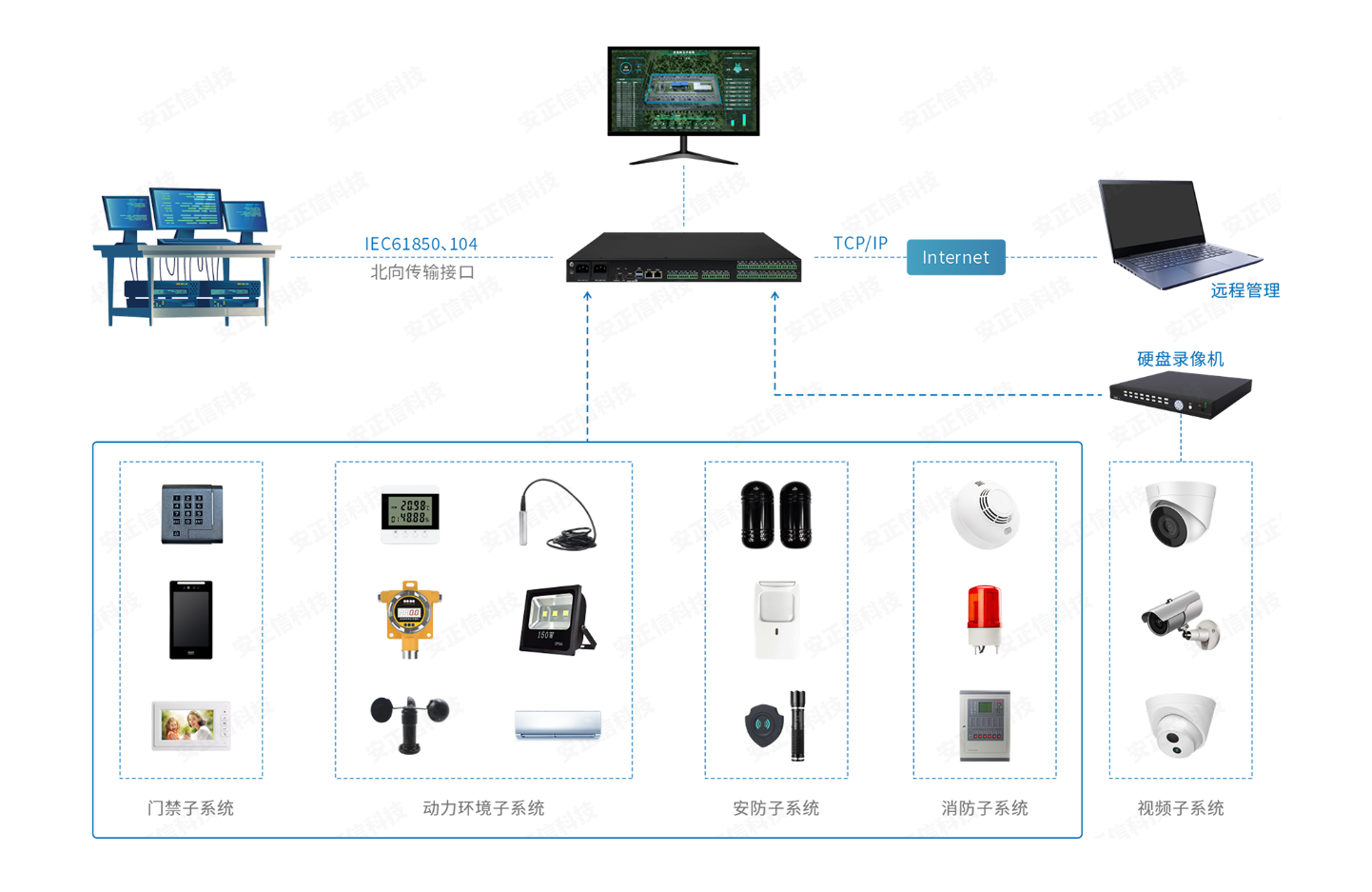

      本系统监测配电房、变电站及各种场景下的气体含量、温湿度、门禁、视频信息、水位、局放、无人机黑飞、开关柜五防、高压设备温度、电缆电气参数、变压器特征参数等信息的状态;并根据相应设定值可分别对空调、视频系统、加热装置、除湿器、通风机水泵等设备智能控制。同时引入火灾、烟雾、明火等信号进行联动自动控制。各被监测点的现场实际状态,通过网络传输到调度中心电网管理人员可在调度中心查看各个变配站所的运行情况,减少人工巡检强度;并实时、可靠实现了对设备、变电站、配电房等的安全、保卫、火警监视全景监视,同时大幅提高变配电房及设备的安全运行。

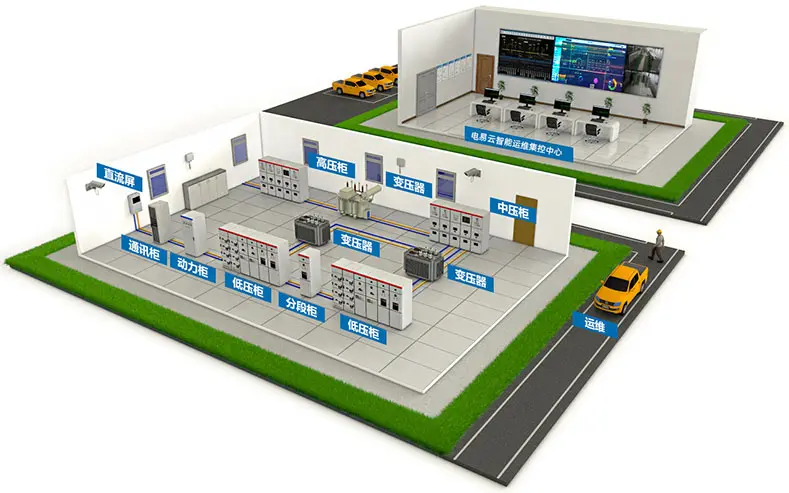

10KV配电房辅助监控系统

二、配电房辅助监控系统主要功能详述

       间隔层

       组成:线路保护装置、主设备保护单元、调压电容控制装置、小电流接地选线模块、微机五防设备。

       特性:支持分散式开关柜就地安装或集中组屏,通过RS485/CAN/以太网通信总线互联;独立完成电量采集、故障保护逻辑判断及设备控制,减少二次接线依赖。

       核心能力:实时计算电参量、执行保护跳闸指令、就地控制断路器,同时为站控层提供标准化通信接口。

       站控层

       架构:分布式监控后台(含本地PC机)、远动通信接口、WEB服务器。

       功能实现:

       全站数据组态监测(电量/非电量)

       变压器分接头调节、断路器远程分合闸

       故障录波分析、保护动作事件追溯

       自动生成运行报表及历史日志

       通信标准:基于IEC61968/61970组件架构,支持SCADA/EMS系统无缝集成。

       现地层

       部署方式:保护监控单元直接下放至开关柜,实现设备级快速响应。

       交互机制:各单元通过现场总线(RS485/CAN)与站控层交互,保障控制指令≤100ms实时传输。

       (1)数据的采集:必要数据均由远端监控设备进行数据测量、采集;并将数据及时上传至主站层,进行实时汇总分 析和预警、告知处理;及时入数据库备份及曲线分析、棒图汇总;并将远端设备的运行状态,以汇总体检报表的形式输出。

       (2)报表记录打印:主站层可将综合监控的所有数据,进行统计整理、分析、汇总,并以报表汇总方式进行打印,方便监控室的管理人员及时了解远端的配电站所、室现场运行综合、全景情况。此外其还可以根据需要,设计出各种满足电力系统需求的报表。

       (3)报警功能:当变配电房远端出现故障时,故障信号实时在主站层显示,并提供报警信号和提示,报警信号会持续不断直到工作人员及时的进行处理并取消报警。所有的报警信息都将存储在事件记录中,以方便以后对报警事故进行分析。

       (4)事件信息功能:在线监控系统可以将变配电房的所有监测设备的信息进行记录和显示。

       (5)通过短信、电话、邮件、声光、微信进行报警。

三、系统核心优势

       弹性通信网络:支持RS485(经济型)、CAN(高可靠性)、以太网(大数据量)混合组网,避免协议转换造成的性能损失。

       一体化平台:整合保护投退、参数设置、事件存储、需量控制等全功能,减少多系统运维成本。

       安全交互:通过WEB服务器及远动接口,实现与调度中心的数据加密交互及远程诊断。

       根据数据中心机房的特点,各个现场均需建设集成度很高的一体化智慧型机房监控系统,实现实时监测、事前预警、事中报警.事后控制、存储取证,具有遥信、遥测、遥调、遥控和遥视的功能,配电房辅助监控系统,让机房能实现智能感知、独立运行、数图融合、远程运维,成为一个绿色数据中心,建设一个目标涵盖动力、环境、视频、人员、安防、设备、能耗管理于一体的整体系统,实现实时监控、事前预警、事中报警、事后取证的安全管理模式,打造一个先进可靠的智慧机房。
