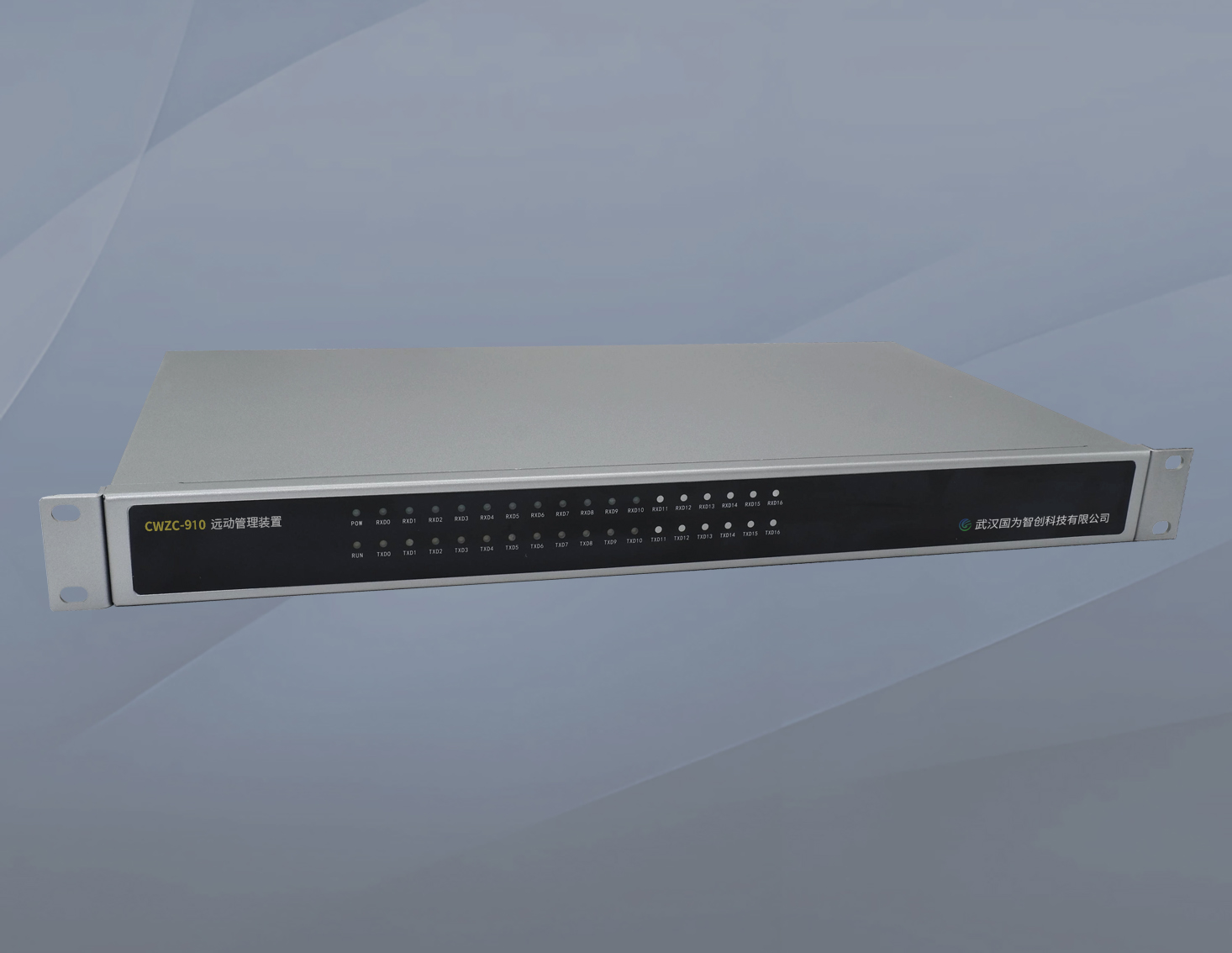

CWZC-910 远动管理装置

一、CWZC-910 远动管理装置介绍

       CWZC-910远动管理装置由我公司研发，是一款专用于电力及工业自动化系统的通信管理设备。该装置采用19英寸、1U标准工业机箱设计，结构紧凑，便于机架安装，功耗低于15W。产品基于嵌入式Linux 4.0实时操作系统，具备高抗网络病毒能力，支持Telnet、FTP等标准网络协议。核心作用包括连接现场智能设备（如仪表、逆变器），通过串口、CAN口、以太网口等多样化接口实现数据采集与转发，并作为通信规约服务器、远动装置或IEC61850网关运行。适用于变电站综合自动化、工业控制及新能源（光伏、风电）场景，例如在光伏电站中整合箱变测控、汇流箱等设备数据。装置强调可靠性与灵活性，内置内存实时数据库技术简化软件架构，支持远程配置和维护，并通过集中打印、报警功能（可选继电器板驱动警铃）增强现场管理效率。

二、CWZC-910 远动管理装置的产品参数

       1、电源参数：交直流通用，直流100V～250V或交流85V～265V（50±5Hz），功耗<15W，纹波/失真<5%。支持电源跌落测试（50%跌落>500ms，0%跌落>100ms）。

       2、电磁兼容性：通信/信号/电源回路抗快速瞬变（2kV/4kV）、电浪涌（2kV/4kV）、静电放电（6kV接触/8kV非接触）、差模干扰（1.0kV, 1MHz）及共模干扰（2.5kV, 1MHz），符合EMC Level 4标准。

       3、环境参数：工作温度-40~60℃，湿度50~95%（无冷凝），海拔<2000m，大气压60~100kPa。

       4、通信口参数：

       5、串口（COM1-COM16）：RS232/RS422/RS485可选，速率300-19200bps，支持光纤或双绞线介质；COM7-COM8额外支持RS232。

       6、CAN口：CAN2.0接口，速率10kbps-1Mbps。

       7、以太网口（ETH1-ETH6）：10/100Mbps自适应。

       8、实时性参数：重要遥测传送<3秒，遥信变位<2秒，故障事件<3秒，SOE传送3秒~1分钟，遥控遥调响应<2秒，全数据上传2~15分钟。

三、CWZC-910 远动管理装置的主要功能

       核心功能分为通信服务器、远动装置和IEC61850网关三大类，基于嵌入式Linux平台实现高效数据管理：

       1、通信服务器功能：

            数据采集：通过串口、CAN口或以太网接口，采集站内智能设备（如RTU、PLC）的遥测、遥信、压板、定值等数据。协议解释程序以动态链接库形式集成，数据存储于内存数据库，确保软件稳定性和实时性。

            控制功能：支持遥控开关、投退压板、修改定值及复归操作。采用插入式命令下发机制，保证控制实时性，无论通信口负载高低均能优先执行。

            软PLC功能：运行独立可编程逻辑软件，对开关量信号执行与、或、非等逻辑运算，实现自动化控制流程。

            WEB发布功能：内嵌WebServer服务器，用户通过IE浏览器即可远程浏览所有设备数据和状态，无需专用软件。

            事件记录功能：铁电存储器存储1024条事件（遥信变位、告警、故障、操作日志），掉电不丢失。

            Comtrade故障录波生成器：将通信报文（如IEC60870-5-103扰动数据）自动转换为Comtrade99格式录波文件，通过IEC61850或TFTP服务上传（耗时<2秒）。

            虚拟通信口：作为软件载体，支持挂载高级应用程序（如IEC61850规约转换库或顺控程序），扩展功能灵活性。

       2. 远动装置功能：作为远动通信单元，与多个调度主站同时通信（支持IEC61850、IEC60870-5-104/101、CDT规约），实现变电站与调度中心数据共享，确保多主站数据零丢失。

       3.  IEC61850通信网关功能：在数字化变电站中，将非IEC61850设备（如传统仪表）转换为IEC61850协议，实现与站控层网络无缝集成。支持导入ICD/CID/SCD文件，与上位机或故障信息主站通信。

       4. 扩展与可靠性：支持双机冗余切换保障通信连续性；提供集中打印（EPSON LQ-300系列打印定值、事件）和报警功能（继电器驱动警铃）；配套配置软件简化现场部署，降低工作量。整体功能覆盖光伏/风电新能源解决方案，例如整合10MWp光伏电站的箱变、逆变器等设备数据。
