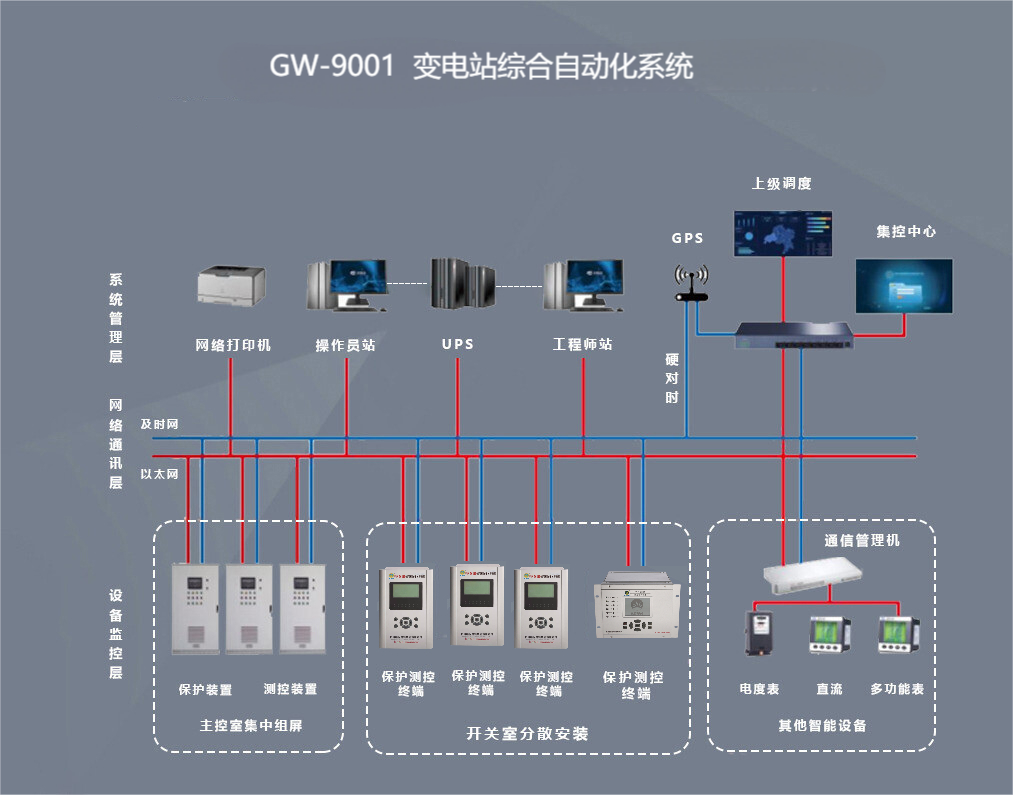

GW-9001变电站综合自动化系统

适用范围:10kV~1000kV全电压等级变电站、工业园区专用变电站、配电网开闭所、新能源场站升压系统(风电/光伏/储能)、轨道交通供电系统

主要功能:通信与集成、数据采集分析、设备监控运维、故障告警功能、故障定位、能效分析

系统组成:后台监控系统、远动通讯系统、主变综自系统、交直流一体系统、调度通讯系统、就地分散装置


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、变电站综合自动化系统的介绍


   变电站综合自动化系统是集继电保护、运行控制、数据采集、智能分析于一体的数字化管控平台,通过标准化通信协议(如IEC 61850)实现全站设备互联互通。系统采用分层分布式架构,覆盖从过程层到调度主站的全链条管理,支持智能变电站、常规站及新能源升压站等多种场景,具备高可靠性(系统可用率≥99.99%)、强扩展性(支持5G/边缘计算接入)和智能化运维能力(AI故障诊断),是现代电网实现“无人值守”和“状态检修”的 核心技术支撑。


变电站综合自动化系统的功能

1. 核心监控功能

(1)实时数据采集:

     电气量:电压(0.2级精度)、电流(0.2S级)、功率(±0.5%)、谐波(THD≤1%)

     非电量:变压器油温(±0.5℃)、SF6气体压力(±1kPa)、设备振动(0.01g分辨率)

     SOE事件记录:分辨率≤1ms,支持全站时钟同步(GPS/北斗双模授时,误差≤1μs)

(2)设备控制

      断路器遥控(成功率≥99.99%)、隔离开关程序化操作(逻辑闭锁验证)

      变压器有载调压(闭环控制,调节步长≤0.625%)

      无功补偿(VQC策略,电压波动抑制±2%)

2. 保护与安全功能

(1)继电保护

      线路差动保护(动作时间≤20ms,通道延时补偿)

      变压器主后一体保护(含过励磁、零序保护)

      母线保护(分布式差动,支持动态拓扑识别)

3.五防闭锁

      逻辑闭锁(基于拓扑防误规则库)

      机械联锁(电磁锁/编码锁双重防护)

      接地线状态监测(无线射频识别,定位精度≤0.5m)

4. 高级应用功能

(1)智能分析

      设备健康评估:变压器油色谱在线监测(H2/CH4等8种气体检测)、局部放电定位(UHF传感器,精度±1m)

      能效优化:负荷预测(96点曲线,误差≤3%)、网损分析(基于潮流计算)

      故障诊断:录波分析(采样率10kHz)、故障树自动生成

(2)运维管理

     巡检工单自动派发(基于设备健康指数)

     备件寿命预测(机器学习模型,误差≤5%)

     知识库管理(整合3000+故障案例库)

5.  通信与集成

     多协议转换:支持IEC 61850/104、Modbus、DNP3.0等协议

     调度交互:AGC/AVC指令响应时间≤2s,满足电网实时控制需求

     跨系统联动:与消防(烟雾/温度报警)、安防(人脸识别)、环境监测(温湿度/水浸)系统深度融合


三、变电站综合自动化系统的构成

  1. 站控层:监控系统:负责实时监测变电站内各电气设备的运行状态,包括电压、电流、功率因数等关键参数。通过数据分析,及时发现异常情况并发出警报,确保运行人员能够迅速响应。

  2. 现地层:保护装置:具备速动性和选择性的特点,能够在电气设备发生故障时迅速切断故障部分,防止事故扩大,保护整个电力系统的安全,线路差动保护、变压器非电量保护(瓦斯/温度)、母线保护(分布式架构)、备自投(BZT)逻辑校验、低频低压减载(配合电网需求)、故障录波(采样率4kHz)电能质量分析(谐波畸变率统计) 等

  3. 网络层:通讯网关系统支持多规约转换(IEC 61850/104/Modbus/DLT 645)、调动接入系统、与调度主站信息交互(AGC/AVC指令响应时间≤2s)、跨系统联动:与消防(烟雾/温度报警)、安防(人脸识别)、环境监测(温湿度/水浸)系统深度融合

  4. 控制系统:实现对变电站内电气设备的远程控制,包括开关操作、调节装置设定等。通过自动化控制,减少人工干预,提高工作效率。

  5. 辅助系统:直流屏(220V/110V)/交流UPS(后备时间≥2小时)、巡检机器人(红外测温+局放检测)、SF6气体密度监测、电缆接头温度监测(光纤DTS系统)、视频监控系统,实时监控场站状态。
