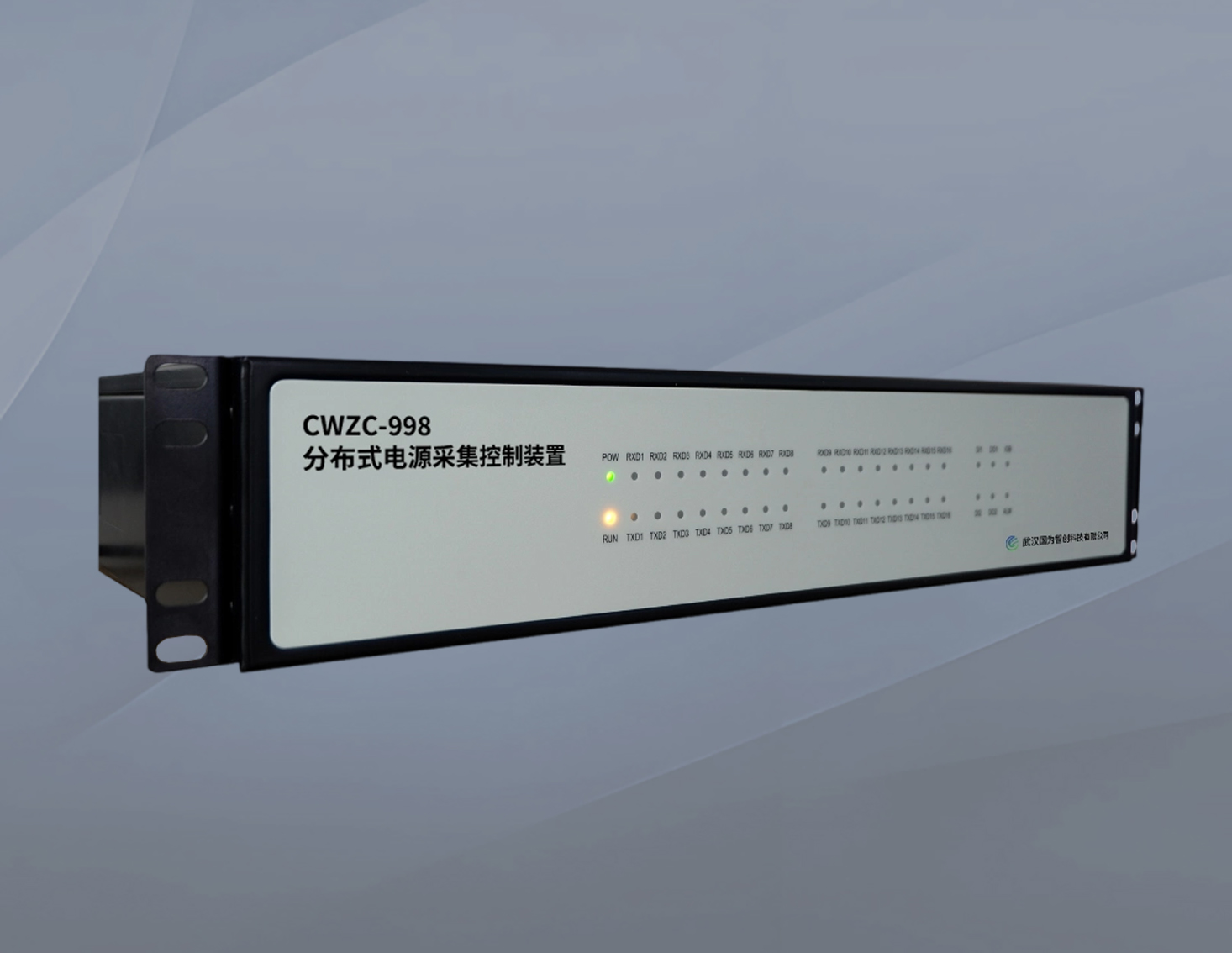

CWZC-998 分布式电源采集控制装置

一、CWZC-998分布式电源采集控制装置的产品介绍

       CWZC-998是专为分布式电源电站设计的集成化采集控制装置，融合5G通信、纵向加密、远动传输及AGC/AVC功能于一体。通过嵌入式Linux系统与模块化架构，实现对光伏电站逆变器、无功补偿装置等设备的统一管控。装置支持电力无线专网（1.8GHz）、5G公网/专网及调度数据网等多模式通信，满足不同并网场景需求。其核心价值在于将分散的分布式光伏资源转化为可调度资源，支撑电网"源网荷储"协同控制。装置符合电力监控系统安全防护要求，具备硬件看门狗与双电源冗余，适用于-40℃~75℃严苛环境，显著降低电站部署成本与空间占用。

二、CWZC-998分布式电源采集控制装置产品参数

硬件配置

       处理器：Cortex-A7 800MHz工业级芯片，512MB内存，8GB eMMc存储（循环存储历史数据）；

       通信接口：8路RS485/232（单路支持32台设备）、6路以太网（含2路远动网口）；

       无线模块：5G全网通（兼容4G/3G），内置1.8GHz电力专网射频；

       电源：交直流双输入（AC 85~264V / DC 100~370V），功耗<15W。

性能指标

       采集能力：支持300+规约（IEC101/104、Modbus RTU/TCP、DLT645等）；

       控制响应：AGC/AVC指令响应≤1秒，有功控制周期≤1分钟；

       可靠性：系统可用率≥99.99%，双机冗余切换≤50ms；

       安全认证：国密SM1/SM2/SM3/SM4算法，符合GB/T 9361 B类安全标准。

环境适应性

       工作温湿度：-40℃~75℃；5%~95% RH（无冷凝）；

       防护等级：IP20，抗震性10~25Hz/2G（XYZ方向）。

三、CWZC-998分布式电源采集控制装置的主要功能

1. 全景数据采集与转发

       多源采集：实时获取逆变器电压/电流/功率、开关状态、环境监测数据，兼容300+工业/电力规约（如IEC61850、DLT645）。

       智能转发：将数据封装为IEC104、CDT等调度标准规约，通过加密隧道上传主站；支持电表透传至电能量系统。

       边缘存储：8GB空间缓存离线数据，断点续传保障数据完整性。

2. 集群功率控制（AGC/AVC）

       有功调节：接收调度全站目标值，动态分配至逆变器群，支持一次调频与防逆流策略；

       无功优化：自动计算SVG/逆变器无功出力，调节母线电压（死区±0.5kV可设）；

       模式切换：远方/就地控制无缝切换，超时未收指令自动转就地并告警。

3. 纵深安全防护

       加密通信：纵向加密模块建立IPsec隧道，实现主站-站端双向认证与数据加密；

       网安监测：采集防火墙/主机日志，通过IEC104规约实时上送安全事件；

       冗余容灾：双电源+双看门狗（硬件/软件），通信中断时闭锁控制输出。

4. 高级应用扩展

       LUA脚本引擎：自定义计算逻辑（如功率预测补偿、防误闭锁）；

       协调控制：联动无功补偿装置与有载调压分接头，实现电压无功综合优化；

       能效管理：生成电压合格率、AGC执行统计报表，支撑电站经济运行。
