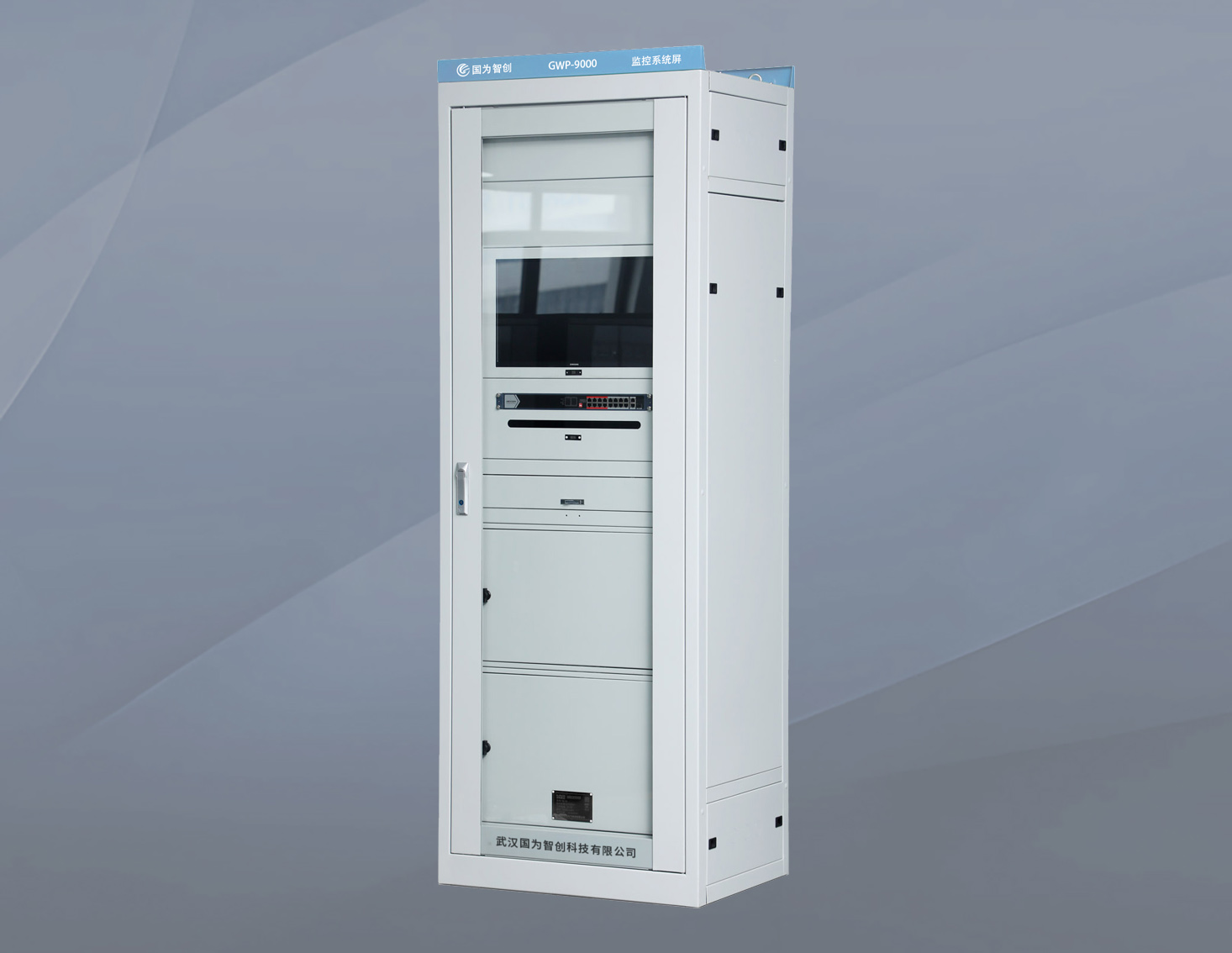

GWP-9000 公用LCU屏

一、GWP-9000公用LCU屏介绍

    公用LCU屏在水电站、泵站等电力设施中发挥着至关重要的作用，是集成多种功能实现对设备和系统进行监控与控制。

二、GWP-9000公用LCU屏构成

    1. PLC控制器

     （1）作为LCU屏的核心部件，负责处理接收到的输入信号，并根据预设的逻辑或算法进行相应的控制操作。

    2. 电源模块

     （1）为整个公用LCU屏提供稳定可靠的电源。一般会将外部输入的交流电转换为不同电压等级的直流电，以满足屏内各组件的用电需求。

     （2）具备过压、欠压、过流等保护功能，当电源出现异常时，能及时采取保护措施，防止设备损坏。

    3. 中央处理器（CPU）模块

      （1）是公用LCU屏的核心部件，负责执行控制程序、进行数据处理和逻辑运算。

      （2）具有较高的运算速度和处理能力，能够快速响应各种输入信号，并根据预设的逻辑规则输出控制指令。

    4. 输入输出（I/O）模块

     （1）数字量输入模块：用于采集现场的开关量信号，如设备的启停状态、阀门的开闭状态等。将这些离散的信号转换为数字信号，传输给CPU进行处理。

     （2）数字量输出模块：将CPU处理后的数字信号转换为开关量信号，用于控制现场的设备，如启动或停止电机、打开或关闭阀门等。

     （3）模拟量输入模块：采集现场的模拟量信号，如温度、压力、流量等。将这些连续变化的信号转换为数字信号，以便CPU进行处理和分析。

     （4）模拟量输出模块：将CPU处理后的数字信号转换为模拟量信号，用于控制需要连续调节的设备，如调节阀的开度、变频器的频率等。

   5. 通信模块

     （1）实现公用LCU屏与其他设备之间的数据通信和信息交换。常见的通信接口包括以太网接口、RS - 485接口、Profibus接口等。

     （2）通过通信模块，公用LCU屏可以与监控系统、PLC、DCS等其他自动化设备进行连接，实现数据的上传和指令的下达。

   6. 存储模块

       (1) 用于存储系统程序、用户程序、历史数据和报警信息等。常见的存储设备有EPROM、EEPROM、Flash等。

       (2) 存储模块可以保证在系统断电后，数据不会丢失，方便后续的查询和分析。

  7.人机界面（HMI）

       (1) 一般采用触摸屏或显示屏加操作按钮的形式，为操作人员提供直观的操作界面。

       (2）操作人员可以通过人机界面进行参数设置、设备控制、状态查询等操作，同时还可以实时显示设备的运行状态和报警信息。

8.软件组成

     （1）系统软件：包括操作系统、通信协议栈等，为公用LCU屏的正常运行提供基础支持，操作系统负责管理硬件资源、调度任务和处理中断等；通信协议栈则实现了不同设备之间的通信协议，确保数据能够准确无误地传输。

     （2）控制软件：是根据具体的控制要求编写的程序，用于实现各种逻辑控制和自动化功能，控制软件通常采用梯形图、语句表、功能块图等编程语言编写，通过编写不同的控制程序，可以实现对不同设备和工艺流程的控制。

     （3）监控软件：运行在监控主机上，通过网络与公用LCU屏进行通信，实现对公用LCU屏的远程监控和管理，监控软件可以实时显示设备的运行状态、报警信息和历史数据，同时还可以提供远程控制和参数设置等功能。

三、GWP-9000公用LCU屏功能

1、数据采集与处理功能

   （1）模拟量采集：能够采集如电压、电流、温度、压力、流量等模拟信号，并将其转换为数字信号进行处理。例如在电力系统中，采集发电机的温度、电压、电流等参数，以便实时监测设备的运行状态。

   （2）数字量采集：对开关量信号进行采集，如设备的启停状态、阀门的开闭状态等。在化工生产中，采集反应釜搅拌电机的启停信号、进料阀和出料阀的开闭信号等，确保生产过程的稳定控制。

   （3）数据处理：对采集到的数据进行滤波、校准、计算等处理，以提高数据的准确性和可靠性。例如对传感器采集到的温度数据进行滤波处理，去除噪声干扰，得到更精确的温度值。

2、、逻辑控制功能

   （1）顺序控制：按照预先设定的顺序控制设备的启动、停止和运行过程。在自动化生产线中，公用LCU屏可以控制物料输送、加工、装配等各个环节的设备按照一定的顺序依次动作，实现生产过程的自动化。

   （2）联锁控制：实现设备之间的联锁保护，确保设备的安全运行。例如在电梯控制系统中，公用LCU屏可以控制电梯门的开关与电梯的运行状态进行联锁，只有当电梯门关闭时，电梯才能启动运行；当电梯到达指定楼层时，电梯门才能打开。

   （3）条件控制：根据不同的条件触发相应的控制动作。在智能建筑中，公用LCU屏可以根据室内温度、湿度、光照强度等条件，自动控制空调、通风、照明等设备的运行，实现节能和舒适的环境控制。

3、设备监控与报警功能

   （1）设备状态监控：实时监控设备的运行状态，包括设备的启停、运行参数、故障信息等。通过人机界面或远程监控系统，操作人员可以随时了解设备的运行情况。

   （2）故障报警：当设备出现故障或运行参数超出正常范围时，公用LCU屏能够及时发出报警信号，通知操作人员进行处理。报警方式可以包括声光报警、短信报警、邮件报警等。

4、通信功能

   （1）内部通信：实现与屏内各模块之间以及与其他LCU屏之间的通信，完成数据交换和协同控制。例如在一个大型的自动化控制系统中，多个公用LCU屏可以通过内部通信网络实现信息共享和统一调度。

   （2）外部通信：与外部设备如PLC、DCS系统、计算机监控系统等进行通信，实现数据的上传和指令的下达。通过通信接口，公用LCU屏可以将采集到的数据上传到监控中心，同时接收监控中心下达的控制指令。

5、人机交互功能

   （1）操作界面：提供友好的人机操作界面，方便操作人员进行参数设置、设备控制和状态查询等操作。操作界面可以采用触摸屏、按钮、指示灯等形式，直观地显示设备的运行状态和控制信息。

   （2）数据记录与查询：能够记录设备的运行数据和报警信息，并支持历史数据的查询和分析。通过对历史数据的分析，可以及时发现设备的潜在问题和运行规律，为设备的维护和管理提供依据。
