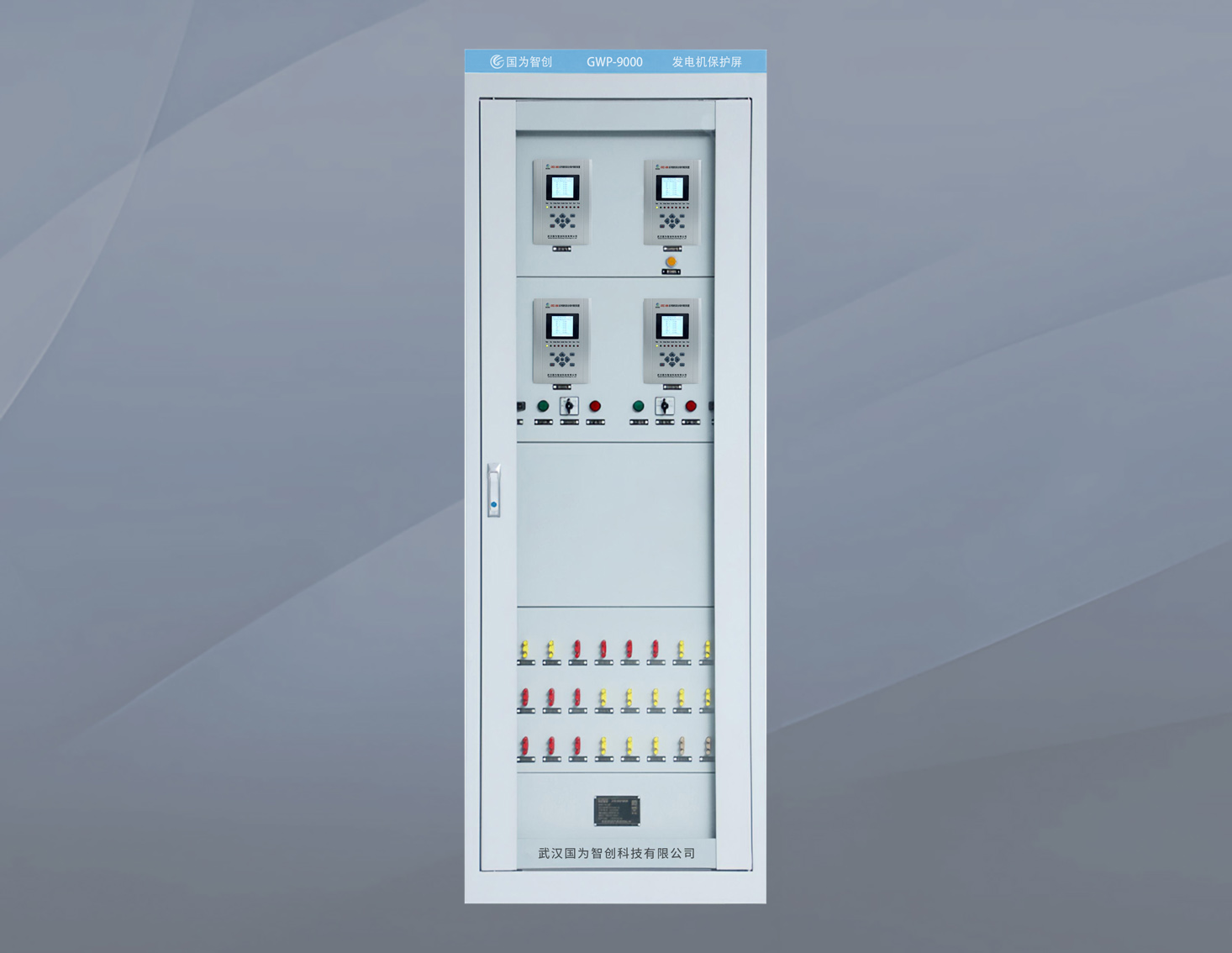

GWP-8000发电机保护屏

一、发电机保护介绍介绍

   发电机保护屏是保护发电机组的重要设备之一，具有全面的保护、监测、控制和通信功能，确保发电机的安全运行和电力系统的稳定具有至关重要的作用，用于监测和控制发电机的运行状态，确保发电机在正常运行和故障情况下都能得到及时、准确的保护，确保发电机组安全稳定运行。

二、发电机保护屏系统构成

    1、发电机差动保护装置：作为发电机的主保护，主要保护发电机内部绕组，防止发电机内部故障（如匝间短路、相间短路等）的发生。当发电机内部出现故障时，差动保护装置会迅速动作，将故障点切除，从而防止故障扩大。

    2、发电机后备保护装置：主要保护发电机出线端以外的部分，即发电机外部的故障。当发电机外部出现故障时，后备保护装置会迅速动作，将故障点切除，确保发电机和电网的安全。其功能包括三段式电流保护、过激磁保护、过负荷保护等。

    3、发电机转子接地保护装置：主要监测发电机的转子接地故障。当发电机转子出现故障时，接地保护装置会迅速动作，将故障点切除，防止故障扩大对发电机造成更严重的损害。通常分为发电机转子一点接地和发电机两点接地，其中一点接地时通常发出告警信号，而两点接地时则会触发跳闸保护。

    4、发电机测控装置：用于实时监控发电机的运行状态，包括电压、电流、频率等参数。通过测控装置，操作人员可以实时了解发电机的运行状况，及时发现并处理潜在问题。其具备高可靠性和高精度，能够确保测量数据的准确性和实时性。同时，测控装置还具备通信功能，可以与电力系统后台进行数据传输和交换，实现远程监控和控制。

三、发电机保护屏的功能

1、保护功能：

（1）提供差动保护，用于防止发电机内部故障，如匝间短路、相间短路等

（2）提供后备保护，主要保护发电机出线端以外的部分，功能包括三段式电流保护、过激磁保护、过负荷保护等

（3）提供转子接地保护，监测转子的接地故障，通常分为一点接地告警和两点接地跳闸

（4）其他保护功能，如过流保护、过压保护、欠压保护、零序保护和逆功率保护等，以应对发电机可能遇到的各种异常情况

2、监控功能：

（1）实时监测发电机的电气参数和运行状态，包括电流、电压、功率、频率、温度等

（2）显示各种测量参数和运行状态信息，便于工作人员了解发电机的实时状态

3、控制功能：

（1）提供对发电机的控制操作，如分合闸等

（2）实现对断路器等开关设备的遥控分合闸操作

4、通信功能：

（1）与后台监控系统或其他电力自动化系统进行数据通讯，上传保护信息，实现远程监测和控制

（2）支持多种通信接口和通信规约，便于系统的集成和扩展

5、故障记录与分析功能：

（1）记录故障发生前后的相关数据，便于分析故障原因和过程

（2）提供故障定位功能，帮助工作人员快速找到故障点并采取相应措施。

6、定值整定功能：

   (1)可根据实际需求灵活设置保护定值，以适应不同的运行条件和故障情况

7、自诊断功能：

   (1)发电机保护屏对自身硬件和软件进行自我检测，及时发现问题并发出告警

8、事件顺序记录功能：

 （1）准确记录各种事件发生的时间顺序，便于事后分析和故障排查

发电机保护屏具有全面的保护、监控、控制、通信、故障记录与分析等功能，能够确保发电机的安全、稳定运行，提高电力系统的可靠性和稳定性。在实际应用中，需要根据发电机的特点和要求，合理配置和整定保护参数，以达到最佳的保护效果。
