DTU、FTU、TTU、RTU 有什么区别

       配网自动化系统一般由下列层次组成:配电主站、配电子站(常设在变电站内，可选配)、配电远方终端(FTU、DTU、TTU 等)和通信网络。配电主站位于城市调度中心，配电子站部署于110kV/35kV 变电站，子站负责与所辖区域 DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。

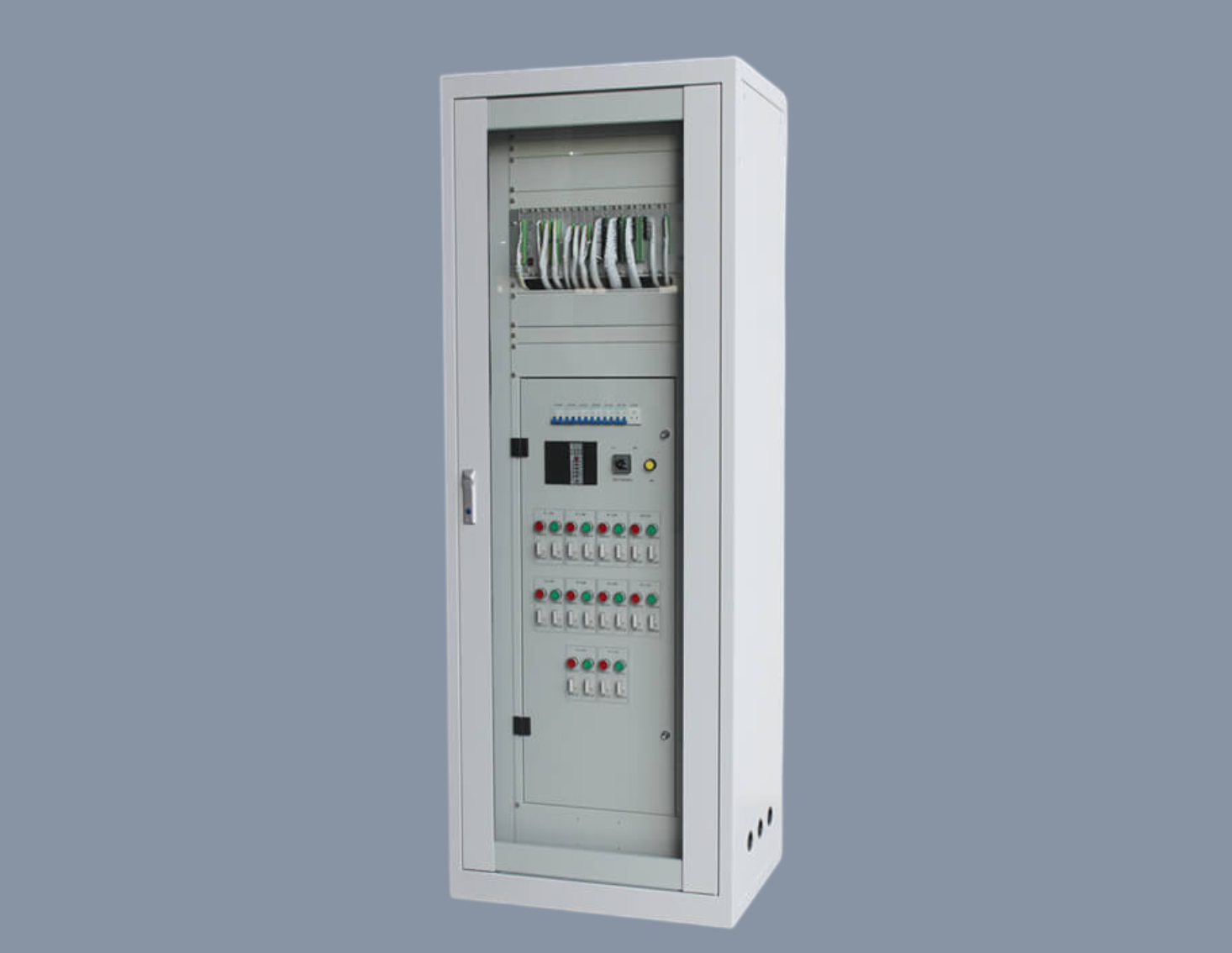

一、DTU（开闭所终端设备）

       应用场景

       安装于开闭所、环网柜、箱式变电站，实现对多回路开关设备的集中监控。

       核心功能

       数据采集

       实时监测开关位置、三相电流/电压、有功/无功功率、功率因数及电能量；

       支持42路开关量输入（如储能状态、操作电源信号）。

       远程控制

       主站遥控分合闸（需返校验证）；

       支持5组遥控出口（跳/合闸独立配置）。

       故障处理

       速断/过流保护动作（延时0.05~99.99秒可设）；

       故障录波（128周波存储）与SOE事件记录（分辨率≤1ms）。

       通信能力

       双以太网（IEC 60870-5-104） + RS485（Modbus）；

       IRIG-B码对时（误差±1ms）。

       技术特点

       32位DSP处理器 + 16位AD采样，测量精度0.2%；

       电磁兼容达GB/T 14598.26标准（抗静电8kV/浪涌4kV）；

       双电源供电，断电后电池续航≥24小时。

二、FTU（馈线终端设备）

       应用场景

       部署于10kV户外柱上开关（断路器/负荷开关），单台监控1-2台开关。

       核心功能

       实时监控

       采集Ia/Ic故障电流、Uab/Ucb线电压（开关双侧供电监测）；

       计算P/Q/cosφ等参数并上传主站。

       保护逻辑

       速断+重合闸+过流保护（复合低电压闭锁）；

       环网功能：双侧有电闭锁合闸，单侧失电自动联络供电。

       就地操作

       面板分合闸按钮 + 就地/遥控模式切换开关。

       通信冗余

       支持光纤/4G/CDMA等信道，兼容DNP3.0/Modbus规约。

       技术特点

       后插拔接线设计，CAN总线智能插件架构；

       电池自动维护（恒压限流充电，低电压告警）；

       抗恶劣环境（-40℃~+85℃宽温运行）。

三、TTU（配变终端设备）

       应用场景

       专用于配电变压器运行监测，直接由低压侧取电。

       核心功能

       能效管理

       每1-2分钟计算电压/电流有效值、有功/无功功率、功率因数；

       记录整点数据（持续1周/月），统计电压合格率/供电可靠性。

       事件记录

       保存电压/电流极值及出现时间、停电/复电时间戳；

       非易失存储，断电数据不丢失。

       数据传输

       主站定时召测或手持设备现场抄录（无通信条件时）。

       技术特点

       无控制功能，结构简化；

       可选增无功补偿电容器投切控制；

       免蓄电池设计，成本优化。

四、RTU（远程终端单元）

       系统定位

       广义术语：涵盖DTU/FTU/TTU，指代配网自动化底层终端；

       核心角色：

       数据采集（遥测/遥信） → 上传至子站/主站；

       指令执行（遥控） ← 接收主站调度命令；

       支持IEC 60870-5-101/103/104、DNP3.0等跨平台规约。

       终端协同运作逻辑

       层级架构

       主站（调度中心） → 子站（110kV/35kV变电站） → 终端（DTU/FTU/TTU）；

       故障处理流程

       FTU/DTU检测过电流 → 记录故障时标 → 上传主站；

       主站生成隔离方案 → 下发遥控指令隔离故障区 → 恢复非故障区供电；

       数据分析价值

       TTU负荷特性记录 → 优化配网规划；

       DTU电能质量分析 → 支撑削峰填谷策略。
