如何判断电容器的投切状态

        断电容器的投切状态是电力系统无功补偿管理的关键环节，需结合物理状态监测、电气参数分析、智能装置逻辑及安全操作规范等多维度进行综合判定。以下是具体方法及技术要点：

 一、物理状态监测：开关器件与机械位置

        开关辅助触点信号采集

        在线状态：通过采集断路器辅助触点、隔离开关辅助触点及母联断路器接点信号，对比相邻采样时刻的差异。若同一开关器件的状态量信号不一致（如触点通断变化），即可判定投切状态变化。

        离线状态：监测电容器支路倒闸操作前后的运行状态，若操作后运行状态不一致（如“运行”变为“断开”），则判定投切动作发生。

        机械位置指示与触头状态

        手动操作时需确认机械开关（如刀闸）的物理位置是否完全闭合或断开，并通过万用表测量端子间电压，确保残余电压＜50V（符合GB 50227-2008要求放电时间≥3倍RC常数）。

二、电气参数分析：电压、电流与功率

        功率因数（COSΦ）动态分析

        投切门限值：无功补偿控制器设定投入门限（如0.95）和切除门限（如1.0）。当实际功率因数低于投入门限时触发投入；高于切除门限时触发切除。

        效果验证：投切后系统功率因数应显著提升（例：从0.7升至0.92），若未达预期需检查电容器是否成功接入或存在故障。

        电压与电流特性监测

        电压条件：投切需满足线电压在低电压定值（如0.8Uₙ）与过电压定值（如1.1Uₙ）之间，且三相电压均需符合条件。

        电流相位：正常运行时电流滞后电压约90°（容性特征）。若相位异常或波形畸变，表明投切失败或发生谐振。

        无功功率变化量统计

        投切前后无功功率变化率超过设定阈值（如±20%），可判定状态变化。例如：投入后无功功率应显著下降，切除后上升。

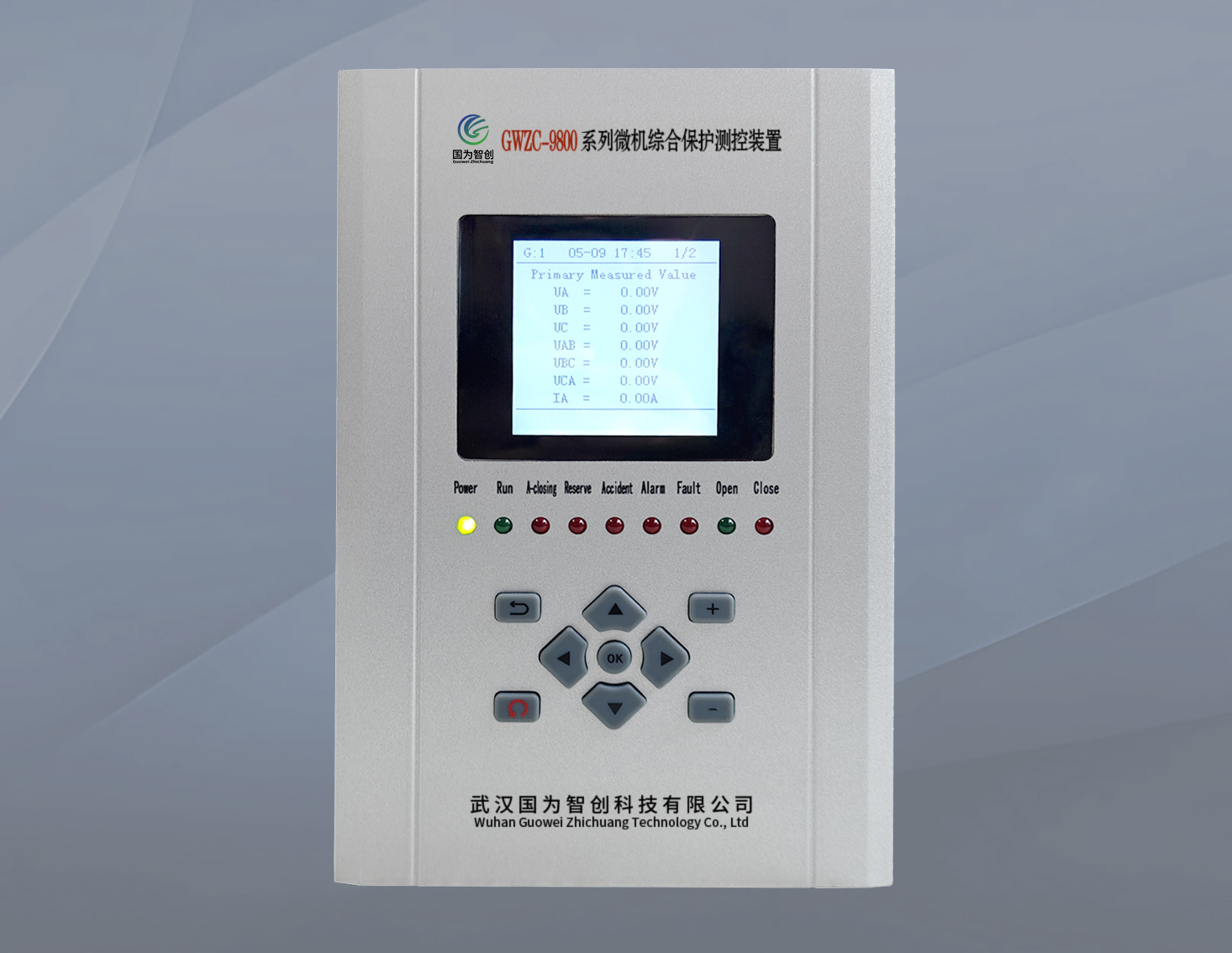

三、自动投切装置的智能判断逻辑

        投入条件（需同时满足）：

        电压在安全范围（U > 低电压定值 + 回差，U < 过电压定值 - 回差）；

        当前功率因数低于投入门限（如COSΦ < 0.95）；

        无过流、PT断线等闭锁信号。

        切除条件（任一满足即触发）：

        任一相电压低于低电压定值；

        电流低于欠流定值（如<10%Iₙ）；

        功率因数高于切除门限（如COSΦ > 1.0）。

        闭锁保护：

        过压、欠压、PT断线、谐波超标（如5次谐波电流>62mA/kV）或涌流过大（半导体开关涌流>5倍Iₙ，接触器>20倍Iₙ）时自动闭锁投切。

四、暂态过程与谐波监测

        暂态事件捕捉

        投切瞬间电流有效值变化率超过80%时，触发暂态事件记录，捕捉涌流和电压暂降等特征。

        谐波阻抗计算

        对投切前后的电压/电流进行傅里叶变换，分析谐波含量变化。若投切后特定次谐波（如3、5、7次）幅值激增，表明可能引发谐振。

        铁磁谐振预警

        计算并联/串联谐振点与整数次谐波的差值（绝对值），根据差值范围划分预警等级（高/低/不预警）。

五、安全操作与特殊条件限制

        放电时间确认

        手动操作前需断电等待≥5分钟，确保残余电压<50V，防止电弧触电。

        环境条件限制

        环境温度＞40℃时暂停投切（DL/T 628-2012），避免过热损坏；

        污染等级＞3级或高湿度（+40℃时RH＞50%）需加强绝缘防护。

        防护等级要求

        户外配电箱外壳防护等级≥IP44，防止雨水、尘埃导致误动作。

结论

        判断电容器投切状态需多维度交叉验证：

        物理层：开关信号与机械位置；

        电气层：功率因数、无功功率、电压/电流相位；

        智能逻辑：自动装置的门限值与闭锁条件；

        通过实时监测+趋势分析（如谐波阻抗变化率、投切次数统计），可精准定位异常（如单台未投入导致补偿量下降20%），提升系统稳定性与能效。
