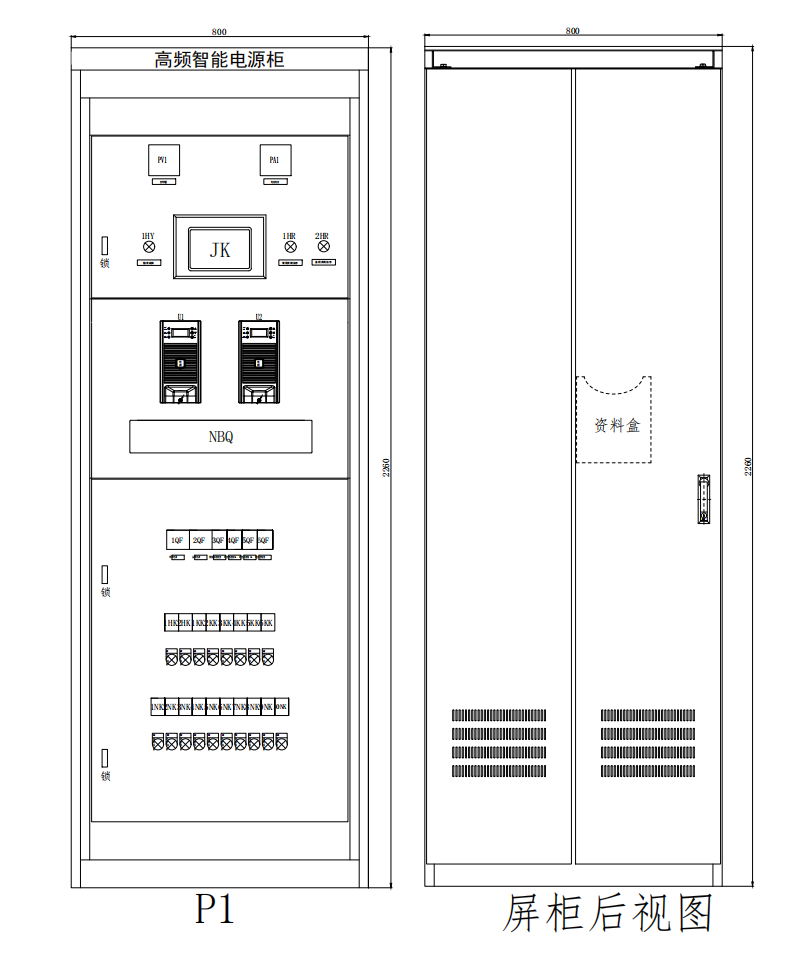

40AH一体化高频智能电源柜配置方案

      1.直流屏成套装置由一面高频智能电源柜。

      2.采用微机控制高频开关电源(N+1)/免维护酸性蓄电池组，配置一组额定电压220V整流电源模块和一组电池组，电池组容量40Ah。

      3.采用AC380双电源切换、单母线不分段直流系统，共18路馈线。10路逆变输出，2路合母输出，6路控母输出。

      4.整流模块的交流电源进线开关可满足单相短路时的运行开断容量。

      5.蓄电池出口端开关对蓄电池事故放电的短路电流能保护动作和满足蓄电池最大短路电流的开断容量。

      6.直流系统各种故障事故信号除能通过通信口传送至全站计算机监控系统外，还设有常开空接点，以便以硬接线方式把信号送至全站计算机监控系统。

      7.馈线开关应采用直流专业开关。

      8.本直流系统采用2级防雷措施设计,采用彩色触摸屏监控。
