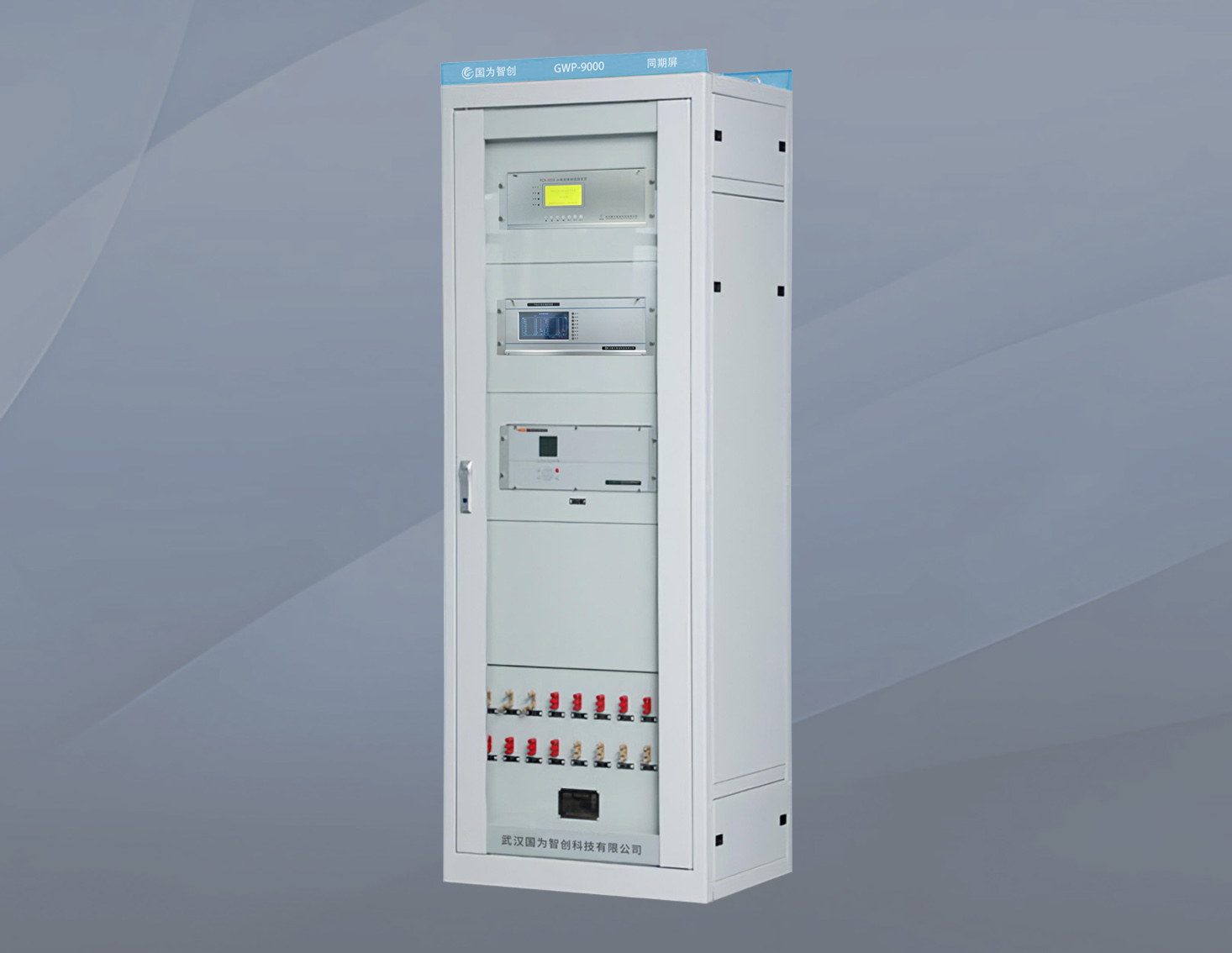

GWP-9000 同期保护屏

适用范围:    同期保护屏主要用在发电厂、火电厂、节能环保余热发电厂、水利发电厂、自备发电机组、分布式能源、智能楼宇、新能源电站、变电站以及水电站等。

主要功能: 主要用于控制同期运行的发电机组,通过监测发电机的电压、频率等参数,确保发电机与电网同频同相,以实现发电机的安全、稳定运行,此外,它还能在发生异常情况时,及时切除发电机与电网的连接,防止发电机受损。

系统架构: 同期保护屏,特别是发电机同期屏,是发电厂中用于实现发电机并网操作的重要设备,由同期设备、手动同期、电压表和频率表、同步检查继电器、控制开关按钮、显示单元、通信接口、电源模块等组屏安装。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWP-9000同期保护屏介绍

       同期保护屏是一种安装在变电站、发电厂等电力设施中的控制和保护装置屏柜,它集成了多种电气元件和自动化控制设备,专门用于实现电气设备(如发电机、变压器、线路等)之间的同期并列操作,并提供相应的保护功能。


二、GWP-9000同期保护屏构成

     1. 同期设备:同期屏的核心部件,负责检测发电机与并网侧的电压、频率和相位差,并根据这些信息发出合闸命令,使发电机并网开关合闸。

     2. 同期控制软件:运行在同期装置内部的程序,负责实现同期检测、参数计算、逻辑判断和控制输出等功能。它根据设定的同期条件,对采集到的电压、频率和相位等参数进行实时分析和处理,当满足同期条件时,发出合闸指令。

     3. 电压表和频率表:用于显示发电机和系统的电压、频率,帮助操作人员监控和调整发电机的输出。

     4. 同步检查继电器:用于检测发电机与系统的相位差,当相位差满足要求时,继电器会发出信号,允许发电机并网。

     5. 控制开关按钮:用于手动控制发电机的并网过程,在需要时可以替代自动同期装置进行手动同期操作。

     6. 显示单元:用于显示发电机的运行状态、检测结果和报警信息,通常包括显示屏、指示灯和其他必要的控制按钮和开关。

     7. 通信接口:用于与其他设备进行通信和控制,实现信息的共享和远程控制,提高发电厂的自动化程度和运行效率。

     8. 电源模块:为整个同期屏提供稳定的电源供应,具备过流、过压和欠压保护等功能,确保电源的可靠性和安全性。


三、GWP-9000同期保护屏功能

1、 保障设备安全功能

    (1)防止非同期并列危害:在电力系统中,发电机、变压器等设备并入电网,或者电网间的线路并列操作时,如果电压、频率、相位等参数不匹配进行并列(即非同期并列),会产生巨大的冲击电流。这不仅会损坏设备,如烧毁发电机绕组、损坏变压器绝缘等,还可能引发系统振荡,导致大面积停电事故。同期保护屏能实时监测并列参数,只有当参数满足同期条件时才允许合闸,有效避免非同期并列带来的危害。

   (2)保护系统稳定运行:它能确保并列设备与系统同步运行,维持电力系统的稳定。例如在大型发电厂中,多台发电机并列运行时,同期保护屏可保证各发电机输出的电能质量一致,防止因参数差异导致系统不稳定,避免局部故障扩大化,保障整个电力系统的安全稳定运行。

2、提升供电质量功能

   (1)保证电能质量稳定:通过精确控制并列操作时的电压、频率和相位,同期保护屏能使并列设备输出的电能与系统电能质量相匹配。比如在并入新的发电设备时,确保其输出的电压和频率稳定在规定范围内,减少电压波动和频率偏差,为用户提供稳定可靠的电能

功率管理。

   (2)减少谐波和干扰:合适的同期操作可以降低并列过程中产生的谐波和电磁干扰,避免对电力系统中的其他设备和用户用电设备造成不良影响,提高电能的质量和可靠性。

3、提高操作效率功能

   (1)自动化操作:现代同期保护屏具备自动检测和控制功能,能够自动监测并列参数,并根据预设条件进行判断和操作。在一些大型变电站和发电厂中,可实现发电机、线路等设备的自动同期并列,减少人工干预,提高操作的速度和准确性。

   (2)远程监控与控制:部分先进的同期保护屏支持远程监控和控制功能,运行人员可以在控制室或远方调度中心对并列操作进行实时监控和操作,及时处理异常情况,提高工作效率和管理水平。

4、提供保护功能

  (1)闭锁保护:当同期条件不满足时,同期保护屏会发出闭锁信号,禁止合闸操作,防止设备在不安全的状态下并列,避免事故发生。

  (2)故障报警:同期保护屏可以对自身的工作状态和并列过程中的参数进行实时监测,一旦发现异常情况,如元件故障、参数越限等,会及时发出报警信号,提醒运行人员进行处理,保障设备和系统的安全运行。
