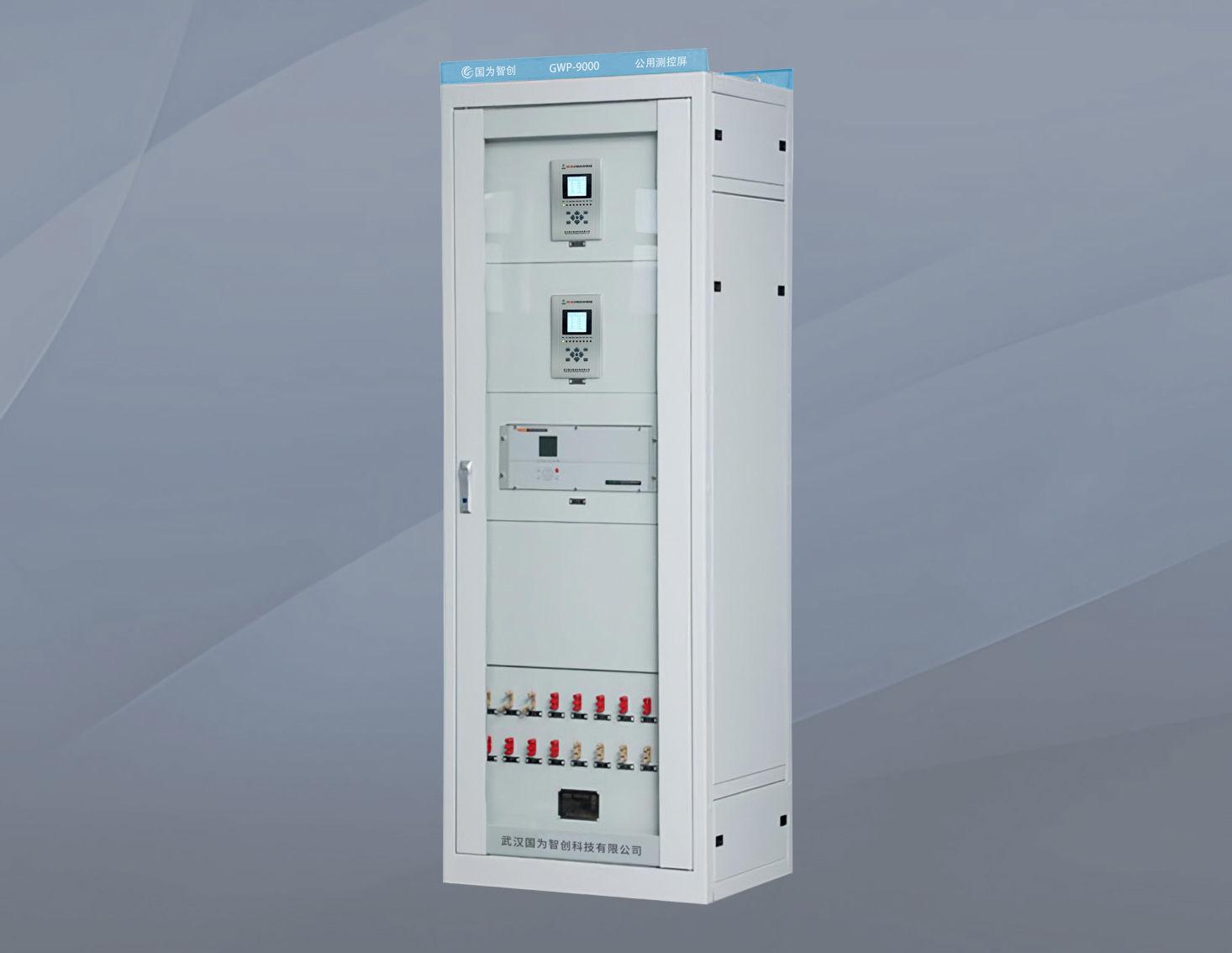

GPW-9000 机组测温测速制动屏

一、GPW-9000机组测温测速制动屏介绍

       机组测温制动控制柜是水轮发电机组关键控制设备，通过转速信号装置触发制动管路气体流向切换，实现机组快速停机。其核心功能包括：实时监测发电机上下导轴承、推力轴承、定子线圈/铁芯等关键部位温度；采用智能仪表进行多路温度定点/巡检监测；配置气动制动阀组实现自动/手动投退风闸操作。系统内置压力控制模块可监测0.1-1MPa制动气压，配备紫铜管件及数字仪表确保可靠性。轴电流监测方案通过环形互感器检测大轴电流，预防轴瓦烧损事故。该设备以高精度温控（±0.5%）、模块化设计、人机交互界面（触摸屏）为技术亮点，支持MODBUS-RTU协议接入电站监控系统。

二、GPW-9000机组测温测速制动屏构成

1、柜体结构

      （1）标准尺寸800×600×2260mm，内部配置紫铜管路系统，支持AC220V±15%或DC100-250V电源输入。

2、测温测速系统

     （1） 智能数显温控仪（160×80mm）：8-32路PT100输入，独立两级报警

     （2）多路温度巡检仪：循环显示128点温度，断线检测功能

     （3）齿盘式转速信号装置：0-100%额定转速测量精度±0.1%

3、制动密封系统

     （1）气动单元：MFH-5组合阀（0.1-1MPa）、JZF集成阀组

     （2）油压单元：DPW电磁配压阀（2.5-6.3MPa）

     （3）控制模式：双向/单向制动，Φ8-15mm气管接口

4.辅助系统

     （1）压力显示：机械式电接点压力表（DN100/150）或数字变送器

     （2）轴电流检测：环形互感器+二次报警仪表

     （3）通讯模块：RS485接口，MODBUS-RTU协议

三、GPW-9000机组测温测速制动屏功能

1、测速功能

     （1）实时监测水轮发电机组的转速，确保机组在安全、稳定的转速范围内运行。

     （2）通过转速传感器采集转速信号，并将其转换为数字信号进行处理和显示。

     （3）可设置转速报警阈值，当机组转速超过设定值时，发出报警信号，提醒操作人员注意。

2、测温功能

     （1）对机组的关键部位（如推力轴承、水导轴承、定子线圈等）进行温度监测。

     （2）采用温度传感器采集温度信号，并将其转换为数字信号进行处理和显示。

     （3）可设置温度报警阈值，当温度超过设定值时，发出报警信号，以便及时采取措施防止设备过热损坏。

3、制动控制功能

     （1）在机组停机过程中，通过制动装置对机组进行制动，确保机组平稳停机。

     （2）制动控制可根据机组转速和负荷情况自动调整制动力度，以实现最佳的制动效果。

     （3）具有手动和自动两种制动模式，可根据实际需要选择。

4、显示与记录功能

     （1）采用触摸屏或LED显示屏实时显示机组转速、温度等参数，方便操作人员监控机组运行状态。

     （2）可记录机组运行过程中的关键参数和历史数据，为故障分析和设备维护提供依据。

     （3）可记录机组运行过程中的关键参数和历史数据，为故障分析和设备维护提供依据。

5、保护与联锁功能

     （1）当机组出现超速、过热等异常情况时，机组测温测速制动屏可自动触发保护动作，如停机、跳闸等，以防止事故扩大。

     （2）与其他设备（如调速器、励磁系统等）实现联锁控制，确保机组在异常情况下能够安全停机。

6、通信与远程监控功能

      （1） 机组测温测速制动屏通常配备有通信接口，可与上位机或远程监控系统实现数据通信。

      （2） 操作人员可通过上位机或远程监控系统实时查看机组运行状态、历史数据等信息，并进行远程控制和操作。
