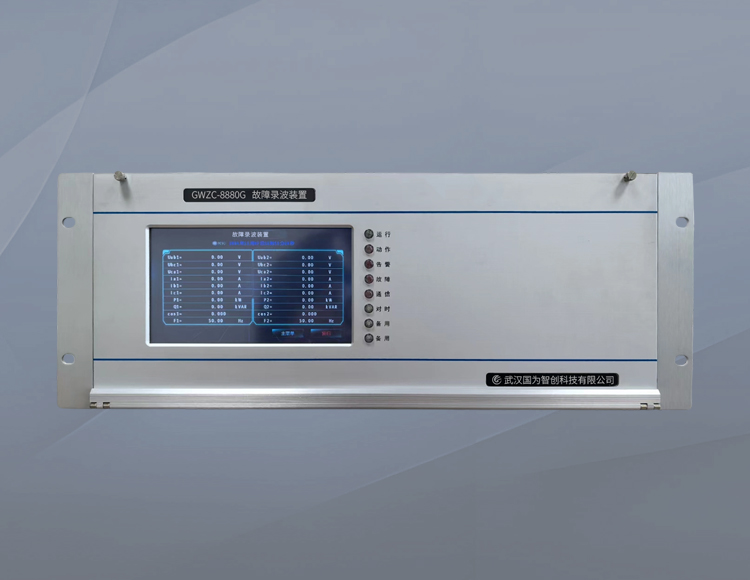

GWZC-8880G 故障录波装置

适用范围:适用于220KV、110KV、66KV、35KV、10KV电力系统动态记录装置,用于电力系统中的线路、变压器、发电机变压器组的动态录波及故障分析。

核心功能:提供暂态和稳态录波功能,支持故障分析、测距、高精度数据记录,以及基于IEC61850的通信规约和数据存储。


产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

一、GWZC-8880G 故障录波装置产品介绍

       GWZC-8880G 故障录波装置满足DL/T553-2013和IEC 60255-24标准要求,专为电力系统动态记录设计。装置采用嵌入式双操作系统(Linux通用操作系统 + SYS/BIOS实时操作系统),确保高可靠性和实时性,避免Windows系统的不可控风险。核心硬件选用电力系统专用元器件和最先进嵌入式平台,支持接入交直流模拟量、开关量或数字信号(混合接入),适用于线路、变压器和发电机变压器组的故障录波与分析。可选配置包括IEC61850通讯、打印机和后台软件(需特殊说明)。录波主机正面配备7吋液晶显示器、指示灯和按键,背面采用模块化插件设计(如模拟量输入接口插件X1-X3、数字量输入插件X4-X5等),便于维护和扩展。装置通过IEC61850模型规范实现智能化应用,支持多分支发电机和变压器配置,具备大容量500G固态硬盘存储,确保长时间数据记录。产品设计注重抗干扰能力,符合严酷电磁环境标准,适用于变电站、发电厂等场景的动态监测。


二、GWZC-8880G 故障录波装置产品参数

       输入信号:最大96路模拟量(交流电压100/√3V或100V,电流1A或5A)和192路开关量。模拟量线性工作范围:电压0.05V~180V,电流0.01I~40I;直流电压量程0.05~1000V(可定制)。功率消耗低(电压回路<0.5mA,电流回路<0.5VA),过载能力强(电压2倍连续,电流40倍1s)。

       性能指标:暂态录波采样率20,000Hz,时间分辨率0.2ms;稳态录波采样率1,000Hz,自动循环覆盖保存≥7天数据。测量精度:波形采样±0.3%,有效值相对误差±0.5%,相位误差≤1°。温度适应性:-20℃~60℃误差≤±1%。

       时钟同步:支持NTP/SNTP(精度≤20μs)和IRIG-B(精度≤1μs),自身时钟误差≤±1s/24h。

       通信接口:双网络接口+双串口,支持IEC61850-8 MMS、TCP/IP协议和103规约。

       外形尺寸:默认机柜尺寸0mm×800mm×600mm(高×宽×深),可定制;安全防护等级IP30(可定制),颜色按用户要求。

       供电电源:直流220V/110V(±20%纹波≤5%)或交流单相220V(±20%,频率50Hz±5Hz)。


三、GWZC-8880G 故障录波装置主要功能

稳态录波功能

       装置上电后持续以1,000Hz采样率记录实时数据,每分钟生成一个连续记录文件,支持无缝隙数据集合。功能可手动开启或关闭(通过系统配置菜单)。记录数据自动循环覆盖,保存最近至少7天的波形信息,便于查看相位细节。用户可通过"连续记录"菜单或快捷键查看波形文件,文件格式符合IEC 60255-24标准,便于故障分析。稳态录波特别适合长期监测系统运行状态,提供比有效值记录更丰富的波形信息。

暂态录波功能

       核心为A-B段记录模式:A段记录扰动前数据(时长100ms~200ms),B段记录扰动后期数据(时长3,000ms~20,000ms),均采用20,000Hz高采样率。启动条件包括突变量或开关量判据满足(首次启动或重复启动),自动终止于B段结束且无新扰动。装置需预先配置系统元件(如母线、线路、变压器)与通道的关联关系:

       配置方法:通过"元件配置"菜单设置,支持模拟量组模式(自动分配A/B/C/零序通道)或单通道模式。例如,母线配置需指定电压起始通道、TV位置及开关量关联;线路需配置电流通道、所属母线、长度及测距参数。

       启动判据:通过"运行定值"菜单整定,包括突变量、稳态过量/欠量、谐波(2-50次)、开关量(常开/常闭)及序分量(负序/零序上限)。定值阈值可手动输入,支持批处理(如全零或全投入)。

操作与输出

       界面操作:液晶界面分一二级菜单,支持实时波形、均方根值、开关量状态等查看。快捷键包括手动录波、实时波形跳转。

       文件管理:暂态录波文件按时间或故障类型检索(格式:装置名_逻辑设备名_故障序号_时间),支持USB拷贝或打印机输出。手动启动通过"手动录波"键触发。

       高级功能:支持3/2接线自动计算和电流、发变组多分支配置、谐波分析(50次分辨率),以及故障测距(需正确设置线路长度和阻抗参数)。

维护与诊断

       内置故障诊断模块,如频繁启动时检查定值合理性,无法启动时验证信号接入或硬件状态。支持配置文件输入输出(devcfg.xml),程序升级通过USB完成。日常维护包括指示灯监测和打印纸更换,预防性维护周期约5年。
