GWZC-9913 光纤纵联差动保护装置

一、GWZC-9913 光纤纵联差动保护装置介绍

       线路光纤差动保护装置由我司研发，专为110kV以下电力系统设计。装置以光纤电流差动保护为核心，集成三段式相间/零序电流保护、反时限过流、重合闸（含二次重合闸）、低频/低压保护等综合功能，适用于非直接接地或经电阻接地系统。采用32位处理器和16位AD采样技术，关键元件均为进口器件，通过10项电磁兼容认证（如静电放电、浪涌抗扰度），确保恶劣环境下稳定运行。

       装置具备完善的电气量测量及可编程控制功能，支持Modbus RTU和IEC 60870-5-103通讯协议，通过RS485或以太网与上位机交互。一体化机箱适配固定式/混合式柜型，160×160点阵液晶屏全中文显示实时电流、电压、功率等参数。内置操作回路自适应0.5~5A跳合闸电流，自带防跳功能，静态功耗低于10W，防护等级达IP50。

二、GWZC-9913 光纤纵联差动保护装置的产品参数

电气参数：

       电源：AC/DC 85~265V（静态功耗≤5W，动作时≤11W）

       电流输入：额定值5A/1A自适应，保护范围0.05In~20In，精度≤2%

       电压输入：额定值100V，测量范围0.3Un~1.2Un，精度≤0.2%

       开关量：26路强电开入（电压同操作电源），7路继电器输出（AC250V/8A）

通讯与同步：

       通讯接口：1路RS485（Modbus RTU）、2路以太网（IEC 60870-5-103）

       对时方式：IRIG-B码（485差分电平）

       光纤接口：单模石英光纤，ST接口，波长1.310μm

环境与机械性能：

       工作温度：-10℃~+55℃

       绝缘性能：工频耐压2000V/1min，冲击电压5kV

       电磁兼容：通过GB/T 14598.26辐射骚扰、快速瞬变等12项认证。

       机械强度：符合GB/T 11287振动、GB/T 14537冲击试验标准。

三、GWZC-9913 光纤纵联差动保护装置的主要功能

1. 光纤电流差动保护

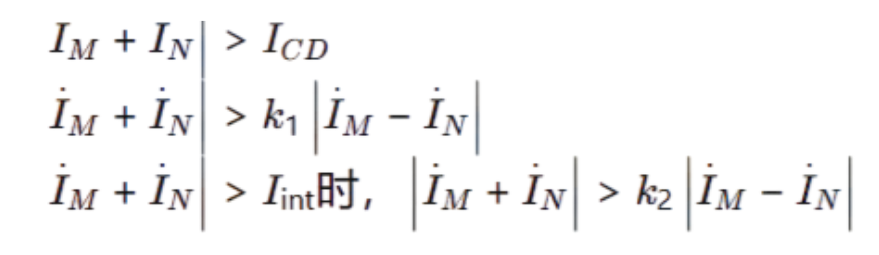

       动作方程：

       同步机制：软件同步算法补偿传输延时，通过数据序号和时间差计算相位偏移。

       辅助功能：差流越限告警（＞0.5Icd延时2s）、CT断线闭锁（满足三相电流不平衡条件）。

2. 多段式保护逻辑

       过流保护：三段式相间过流（可投退方向/低压闭锁），方向元件采用90°接线，动作区-90°~+30°。

       零序保护：三段零序过流（跳闸/告警可选），小电流接地系统可设为告警。

       重合闸：

           充电条件：断路器合位且无闭锁信号，15s完成充电。

           闭锁条件：手动跳闸、控制回路断线、弹簧未储能。

       二次重合闸：首次重合后故障再跳闸，若在闭锁时间外则二次重合。

3. 辅助保护功能

       加速保护：合闸后3s内电流＞定值则短延跳闸。

       反时限过流：支持一般/非常/极端反时限曲线（公式见文档）。

       异常监测：

       PT断线：线电压异常或U<0.1Un且电流＞0.08In时告警。

       控回断线：TWJ/HWJ状态异常持续10s告警。

4. 操作与显示

       面板指示：运行灯闪烁（1Hz）、跳位/合位灯、动作/告警红灯、通讯绿灯。

       菜单操作：支持定值修改、开入/开出检测、事故追忆（显示动作时间、电流值）。
